Выбираем вентиляторы для корпуса
Измерение посадочных мест под вентиляторы
После того как вы определились с размерами вентиляторов, нужно выбрать их правильный размер. Дело в том, что размер кулера влияет на его производительность и уровень шума, который он производит. Чем больше кулер, тем больше воздуха он может через себя пропустить за единицу времени и тем тише он работает. Поэтому не стоит экономить и всегда нужно устанавливать самые большие кулеры из тех, что помещаются в корпус вашего компьютера.
Важно понимать, что разные корпуса рассчитаны на использование кулеров разных размеров. Более того, разные места для установки могут быть рассчитаны на разный размер
Например, на передней стороне корпуса могут быть посадочные места размером 140×140 мм, а на задней стороне корпуса 120×120 мм или наоборот. Поэтому перед покупкой нужно изменить посадочные места и определить размер кулеров, которые вам необходимы.
Самый простой и надежный способ измерения посадочных мест для кулеров — это измерение между центрами крепежных отверстий. Замерив эти расстояния, вы сможете определить размер кулера опираясь на значения приведенные ниже.

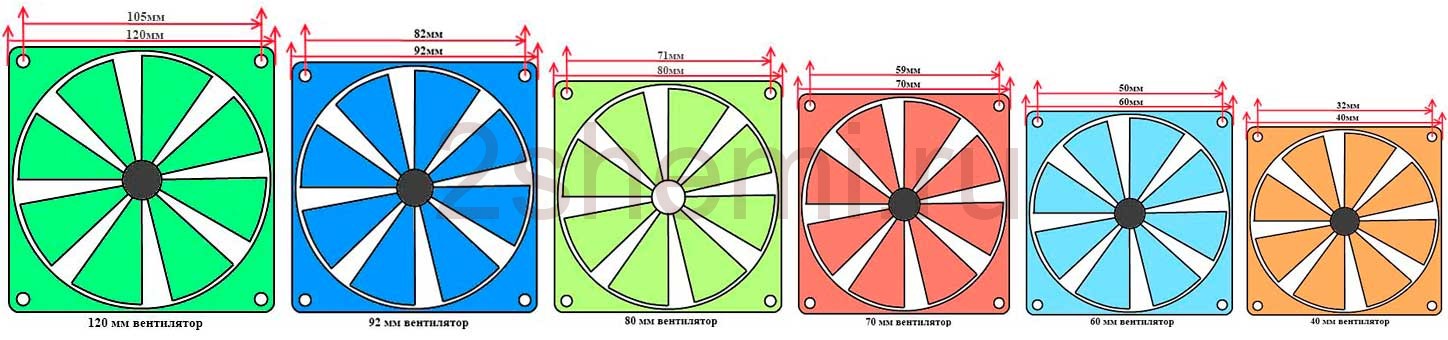

Расстояние между крепежными отверстиями и размер кулера:
- 32 мм — 40×40 мм
- 50 мм — 60×60 мм
- 71.5 мм — 80×80 мм
- 82.5 мм — 92×92 мм
- 105 мм — 120×120 мм
- 125 мм — 140×140 мм
- 154 / 170 мм — 200×200 мм
Количество вентиляторов в комплекте
Чаще всего вентиляторы продаются поштучно. При серьезной модернизации системы охлаждения имеет смысл взять комплект под количество посадочных мест в корпусе компьютера, состоящий из нескольких вентиляторов одного типа и от одного производителя.
Максимальный уровень шума (дБ)
Определяет шум от работающего на максимальных оборотах вентилятора. Комфортным считается показатель не выше 35–40 дБ, что соответствует типичной шумовой нагрузке для обычной квартиры днем. Для ночной работы стоит выбрать модель до 25 дБ и ниже.
Тип разъема питания
Самый важный параметр. Если вентилятор некуда подключить, то и толку от него не будет.
- 2-pin — всего два провода: «+» и «-». Такие вентиляторы обычно ставят в промышленное оборудование, они всегда работают на максимальной скорости;
- 3-pin — ранний компьютерный «стандарт» с третьим проводником, который возвращает информацию о частоте вращения. Такие разъемы можно подключать в 4х-контактные слоты материнской платы без потери функциональности;
- 3-pin/Molex — вымирающий вид комбинированного разъема, для подключения либо в коннектор материнской платы, либо к блоку питания ПК, если не хватает разъемов на плате;
- 4-pin — современный компьютерный «стандарт» с дополнительной информацией от температурного датчика и плавной регулировкой оборотов. Можно подключить к 3х-контактному слоту с потерей регулировки скорости, если плата не поддерживает «совместимый режим»;
- 4-pin Male/4-pin Female — комбинированный вариант 4х-контактного разъема, который позволяет в один разъем на плате последовательно подключить несколько вентиляторов;
- 6-pin — вентиляторы с регулируемой подсветкой. Обычно поставляются с набором переходников на случай, если материнская плата не умеет управлять подсветкой;
- Molex — устаревающий тип разъема для подключения к блоку питания; В новых моделях БП такие разъемы почти не встречаются;
- USB 2.0 (9-pin) — разъем для подключения в «внутреннему» USB на материнской плате. Обычно такие вентиляторы идут в комплекте с контроллером подсветки, который определяется в системе как USB-устройство.
Регулировка оборотов
- есть модели без регулировки в принципе. Но часто так говорят и о моделях с разъемом 3-pin, для которых всё же можно задать пониженную скорость вращения в настройках материнской платы;
- ступенчатая — те самые 3-pin модели, для которых в настройках материнской платы выбирается одно из трех значений подаваемого напряжения. К ступенчатой регулировке относится и замедляющий резистор, который либо включается кнопкой на корпусе вентилятора, либо вставляется как адаптер между разъемом вентилятора и платы;
- автоматическая (PWM) — наиболее распространенный вариант для вентиляторов 4-pin, где скорость автоматически регулируется в зависимости от температуры. График этой зависимости «зашит» в материнской плате и некоторые платы позволяют его настраивать;
Еще вентиляторы поставляются с адаптером, где встроен переменный резистор для плавной настройки скорости. Бывают вентиляторы с выносным термодатчиком, а некоторые модели определяются как USB-устройство и управляются программно.
Выбор мест для установки вентиляторов
Если вы задумались об установке дополнительных вентиляторов в корпус компьютера, то для начала вам нужно определиться с местами, куда вы будете их устанавливать. Чтобы выбрать правильные места необходимо понимать, как двигаются потоки воздуха внутри компьютера. Дело в том, что нагретый воздух под влиянием конвекции сам поднимается к верхней части корпуса. Этот эффект можно использовать для улучшения охлаждения. Если кулеры не будут противостоять естественной конвекции, а наоборот усиливать ее поток, то охлаждение будет более эффективным.
Существует стандартная схема установки кулеров, которая принимает во внимание естественное движение воздуха:
- кулеры на вдув размещаются на передней, нижней и боковой стенке корпуса;
- кулеры на выдув на верхней и задней стенке корпуса;
При такой схеме установки вентиляторов не нарушается естественный поток воздуха, а вентиляторы не разгоняют горячий воздух по корпусу, а выдувают его наружу. Более наглядно это показано на картинке внизу.
Не стоит недооценивать данную схему размещения вентиляторов. Она используется уже очень давно и многократно проверена. Если вы решите от нее отойти и устанавливать охлаждение по-своему, то не исключено, что вы не только не снизите температуры, но наоборот повысите их. Например, если в верхней части корпуса разместить вентиляторы не на выдув воздуха, а на вдув, то это немного снизит температуру процессора, но заметно повысит температуру видеокарты, жестких дисков и чипсета.
Используя эту схему, определите, где в вашем корпусе недостаточно вентиляторов и где вы можете их установить. Например, если в корпусе установлен только один вентилятор на выдув, то вы можете добавить несколько на вдув. Для организации хорошего охлаждения обычно достаточно 2-3 вентилятора.
Варианты подключения
Если количество контактов у разъема для подключения кулера и у самого вентилятора совпадает, то проблем нет. Разъемы подключаются друг к другу, несоблюдение полярности исключено благодаря наличию ключа. Если не совпадают, то возможны варианты.
3-pin к 4-pin
Трех- и четырехпиновые разъемы полностью совместимы друг с другом, как электрически, так и механически. Конструктивно они выполнены так, что ключ позволяет выполнять соединение, при этом конфликта распиновки не будет.
Подключение вентилятора с 3 пинами к 4-контактному разъему.
Если у кулера разъем с 3 контактами, а от компьютера идет жгут с 4 пинами, то на терминале соединяются провода питания, а также цепи измерения оборотов. Провод ШИМ-регулирования остается неподключенным.
Подключение вентилятора с 4 пинами к 3-контактному разъему.
Если же у кулера разъем с 4 контактами, а от компьютера подходит терминал с 3 пинами, то неподключенным останется вход управления оборотами со стороны электродвигателя. В обоих случаях управление частотой вращения посредством ШИМ невозможно.
Подключение напрямую к проводам БП
В тех случаях, когда автоматическое управление воздушным потоком не требуется (обычно это касается корпусных вентиляторов), их можно запитать непосредственно от блока питания. В этом случае кулеры будут включаться при старте блока питания, а останавливаться при его выключении. Такое подключение рационально выполнять для вентиляторов с двумя пинами (без контроля оборотов). Принципиальных ограничений для использования в таком качестве 3- и 4-пиновых кулеров нет, но они стоят дороже.
Переходник Molex male-female с ответвлением к кулеру.
Проще всего подключить двухпиновый вентилятор напрямую к свободному разъему Молекс. Удобнее это сделать с помощью переходника «папа-мама» Molex с ответвлением для разъема кулера. Если свободного молекса в жгуте от БП нет, но есть, например, неиспользуемый терминал питания SATA, можно с него перейти на Molex, а потом на вентилятор.
Количество разъемных соединений надо минимизировать. Еще лучше (при наличии навыков и квалификации) обрезать терминалы, а потом соединить провода питания скруткой со следующей пропайкой и изоляцией места подключения.
У кулера для процессора неправильный разъём, 3-pin, а нужен 4-pin, что делать
количество разъемов влияет исключительно на регулировку оборотов — с 3 пинами ее нету. а то, что он у вас виснет и глючит — значит что-то криво сделано. ищите.
Процессор не поддерживается материнкой, точнее биос не может определить его параметры. Обновите биос.
кулер к процу не прижимается он привинчен к радиатору. ножки проца зажимаются прижимной струбциной а радиатор скобой пружинной с рычагом или ключем. Второе у кулера три провода + минус и температурный датчик. возможно тебе надо разрезать колодку с таким расчетом, чтобы красный и черный отделились от желтого и желтый переставить на свободный штырек. У тебя просто контроль за температурой проца отключен а СМОС этого не прощает. Потому что СМОС руководит температурным балансом компа. А не сисетма ВИНДОВС. ей по барабану сия прблема. Железо должно отвечать за себя само.
touch.otvet.mail.ru
Изготовление настольного USB вентилятора
Для этой цели подойдет любой моторчик, питающийся от напряжения в 5 В. Наиболее распространенным вариантом являются двигатели от детских игрушек. Поэтому мы рассмотрим пример изготовления USB вентилятор из мотора от машинки.
Для изготовления произведите такие действия:
- Достаньте двигатель из игрушки и удалите с него все лишние детали. У вас должны остаться только сам моторчик со свободным валом и двумя выводами.
- Под электрический привод будущего USB вентилятора изготовьте корпус из любого подручного материала. Наиболее подходящими являются пластиковые флакончики от дезодорантов или йогурта, деревянные коробочки, также подойдем и обычный картон.
- Для питания USB вентилятора обрежьте шнур, как и в предыдущем случае. Оставьте и зачистьте от изоляции красный и черный провод. Рис. 4: обрежьте USB шнур
- Установите моторчик в пластиковый флакончик и выведете питающие провода через самодельные отверстия. После чего закрепите его в корпусе при помощи клея или пластилина. Рис. 5: вставьте моторчик в пластиковый флакончик
- Соедините выводы электропривода и юсб шнура при помощи паяльника, а места пайки обмотайте изолентой. Рис. 6: Подключите двигатель к USB шнуру
- Изготовьте из лазерного диска лопасти для USB вентилятора. Для этого нагрейте лезвие канцелярского ножа и сделайте разрезы от края диска к центру, не разрезая до конца. Рис. 7: разрежьте CD диск
- Нагрейте каждую лопасть под открытым огнем газовой печки или зажигалки и немного поверните. Рис. 8: Нагрейте и согните лопасти
Ту же процедуру повторите со всеми лопастями, чтобы при вращении он мог нагнетать воздушный поток:
В центр отверстия полученного диска вставьте пластиковую втулку, которая по диаметру может надеться на вал электропривода. Если ничего подходящего нет, можете отрезать сплошной кусок, в котором поделайте отверстие для вала.
Закрепите эту втулку в отверстии диска при помощи силиконового герметика или термоусадочного клея. Хоть конструкция и не обладает большой массой, но проклеивать ее лучше по всей окружности. Но не усердствуйте с количеством клеящего вещества, так как двигатель не рассчитан на большую массу рабочего элемента.
Установите крыльчатку USB вентилятора на вал. Для этого можно использовать тот же клей или герметик. Главное требование – надежно зафиксировать их, чтобы в процессе эксплуатации детали не распались.
Рис. 9: Приклейте крыльчатку на вал
Изготовьте ножку для USB вентилятора. В качестве такой ножки можно взять еще одну пластмассовую бутылочку или деревянный брусок. Их основная задача не только выдерживать вес устройства, но и скрыть питающий провод.
Рис. 10: изготовьте ножку для вентилятора
Закрепите USB вентилятор с крыльчаткой на ножке при помощи клея или герметика. Второй конец ножки установите на подставку из старого компакт-диска и приклейте, в этом месте можете не экономить клеящее вещество
Так как важно добиться максимальной прочности.
Рис. 11: закрепите вентилятор на ножке
Переходник для вентилятора 3 pin на 4 pin
Опубликовал(а): admin
в: 27 марта 2011
Столкнулся с такой проблемой, стоит боксовый куллер и молотит на всю. Долго пытал БИОС, дабы заставить его регулировать обороты. Функция такая есть, эффекта — нет. Пробовал даже БИОС обновить, это конечно полезно, но толку — ноль.
И неожиданно для себя я осознал, что мой вентилятор имеет 3 pin разъем, а на материнской плате разъем 4 pin.
Помимо обычных — питание, земля и тахометра, есть еще и контакт управления. Иммено последнего у меня и не хватало.
При дальнейшем изучении я узнал, что есть два вида управления скоростью вентилятора:
1. DC — меняется напряжение на контакте ппитания
2. PWM — на контакте питания напряжение неизменно, но добавляется контакт управления с ШИМ сигналом.
Теперь появилась задача — из ШИМ сигнала сделать обычный DC.
За несколько минут была найдена следующая схема:
Вместо DC879 можно использовать практически любой NPN транзистор с током коллектора не меньше 300 мА, лучше 1А. А можно заменить и резистор и транзистор на один цифровой транзистор. Это вещь, сделанная специально для этих целей, в одном корпусе. Я у себя нашел BC337 купленный в свое время в Чип-и-Дип.
Помимо самого транзистора нам понадобятся еще и провода. По воле случая нашел у себя 2 переходника с Молекс на 3 pin вентилятор. Хватило бы и одного, но в нем нет 3го контакта — с тахометра. Было решено сделать из 2х один полноценный. Как потом оказалось — это бессмысленно.
Откусываем разъемы и вытаскиваем один контакт из второго разъема.
Для этого нужно силой воткнуть довольно тонкую иглу под контакт (я использовал иглу от шприца), и так же силой вытолкнуть сам контакт, можно еще и тянуть за провод. Когда контакт будет извлечен, нужно обратно отогнуть замочек и вставить недосаоющий третий контакт в первый разъем.
Далее нужны провода, которые подключатся в материнскую плату. Был найден разъем от какого-то старого 3 pin вентилятора и 2 pin разъем от кнопки RESET.
Прикидываем будущее устройство.
Подпаиваем основные провода, сажаем в термоусадку.
Запаиваем землю ее тоже изолируем.
Далее проводим тесты устройства. Работает идеально. На всякий случай пальцем проверяем транзистор, если он греется — нужно ставить мощнее, либо Вы где-то ошиблись при сборке.
Если все хорошо — можно весь переходник аккуратно собрать и закрыть большой термоусадкой.

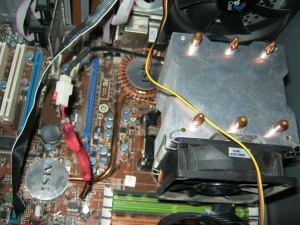

Готовое устройство вставляем в плату.
Был использован двойной разъем на дополнительном контакте. Оба провода спаяны вместе и подключать можно любой из них. Второй просто ни к чему не подключен.
Общий план:
Целевая температуры процессора была выставлена в 50 градусов Цельсия. В сочетании с программным охлаждением (понижение множителя процессора при низкой нагрузке) вентилятор практически не крутился. Но тут появилась одна проблема — т.к. на вентилятор идет уже ШИМ сигнал, невозможно считать его обороты, они почти всегда ноль (вот зря я 3й контакт добавлял). Хотя от этого, в принципе, должен спасти конденсатор, подключенный параллельно с вентилятором после транзистора.
Сколько вентиляторов можно подключить к материнской плате
Обычно вы можете подключить от 3 до 8 вентиляторов в зависимости от вашей материнской платы.
Некоторые материнские платы – особенно бюджетные или физически меньшие материнские платы – имеют меньше, а некоторые более дорогие материнские платы – больше разъёмов.
Не существует установленного отраслевого стандарта для количества вентиляторных разъёмов, поставляемых с материнскими платами.
Однако это не означает, что вы можете подключить столько вентиляторов, сколько разъёмов для вентиляторов доступно на вашей материнской плате.
Есть много способов, которыми вы можете добавить больше вентиляторов. От простого Molex/SATA до 3-контактных/4-контактных кабелей-адаптеров вентиляторов, кабелей-разветвителей вентиляторов, концентраторов вентиляторов и даже усовершенствованных концентраторов вентиляторов с управлением RGB, управлением вентиляторами и датчиками температуры!
Стоит отметить, что когда речь идет о переходных кабелях Molex/SATA и концентраторах вентиляторов, у вас не будет никакого контроля над скоростью, с которой работают ваши вентиляторы. Они всегда будут работать на полной скорости. Это потому, что они просто подключены к источнику питания, а не к материнской плате.
Однако большинство кабелей-разветвителей вентиляторов и концентраторов вентиляторов более высокого класса позволяют вам контролировать скорость подключенных к ним вентиляторов.
А более продвинутые концентраторы вентиляторов позволяют даже контролировать скорость каждого подключенного к нему вентилятора в отдельности!
Основные различия 4 Pin от 3 Pin вентиляторов
Трех контактный разъем вентилятора — это три показателя (по количеству проводов): мощность (5 или 12 вольт), земля и сигнал. Сигнальный провод передаёт скорость вращения крыльчатки вентилятора при нормальном номинальном напряжении 4 или 12 вольт. При таком режиме скорость вентилятора обычно контролируется увеличением или уменьшением напряжения по силовому кабелю.
Четырех контактный разъем вентилятора немного отличается от трех контактного разъема, поскольку у него есть дополнительный (четвёртый) провод, используемый для отправки управляющих сигналов на вентилятор, у которого есть чип. Чип и контролирует скорость вращения крыльчатки вентилятора.
Трех проводных и четырех проводных разъема
Вентиляторы процессора, устанавливаемые на медный или алюминиевый радиатор (в совокупности — кулер), используют либо трех проводной, либо четырех проводной разъём. Трех проводные разъемы предназначены для небольших вентиляторов с малым потреблением электроэнергии. Четырех проводные разъемы предназначены для процессорных вентиляторов с более высоким потреблением электроэнергии.
3 pin вентилятор, подключенный к 4 pin разъему:
4 pin вентилятор, подключенный к 4 pin разъёму:
При подключении четырех проводного вентилятора к трех контактному разъёму на материнской плате вентилятор будет работать без возможности регулировки оборотов со стороны материнской платы.
Если вдруг вентилятор не заработал, то нужно поменять 3 и 4 провода местами, чтобы провод с регулировкой оборотов остался незадействованным.
Если вам уже приходилось самостоятельно собирать компьютеры, возможно вы замечали, что в одних моделях ПК кулеры имеют четыре ножки, а в других три. Чем обусловлена эта конструктивная особенность и имеет ли она какую-то практическую пользу, либо это просто еще одна выдумка дизайнеров? Если эта особенность — техническая, то какая разница между кулерами с тремя и четырьмя ножками? Постараемся дать ответ на этот вопрос.
Во-первых, начнем с того, что вентиляторы с разным количеством ножек правильнее называть 3-pin и 4-pin. Описанная характеристика является технической и указывает на принцип работы кулера. Четырех-пинные кулеры обычно встречаются в современных материнских платах. Также четырыхконтактые кулеры чаще всего используются для охлаждения процессора, тогда как обычные могут иметь три разъема. Догадаться, зачем это нужно, не так уж и трудно.
Вентиляторы с четырьмя ножками являются более совершенными, поскольку поддерживают контроль скорости вращения крыльчатки (методом широтноимпульсной модуляции) , что очень важно для правильного охлаждения процессора. Обеспечивается этот контроль как раз благодаря дополнительному четвертому проводу, передающему сигнал от управляющего чипа на вентилятор
Означает ли это, что трех-пинные вентиляторы такого контроля не имеют? Нет, у них тоже имеется свой сигнальный провод, только вот скорость вращения крыльчатки зависит от изменения напряжения силового кабеля, хотя надо отметить, в ряде случаев регулировка оборотов является чисто символической.
Если же брать картину в целом, следует обращать внимание и на число разъемов на самой материнской плате, ведь они тоже бывают трехконтактными. В зависимости от того, подключен ли трех-пинный и четырех-пинный модуль к разъему с четырьмя контактами либо наоборот, вентилятор будет работать по-разному
• 3-pin к разъему 4-pin. Регулировка скорости осуществляется посредством изменения напряжения на выходе, но может быть и так, что вентилятор будет крутиться постоянно, так как материнская плата не сможет им управлять. • 4-pin к разъему 4-pin. Обеспечивается полный контроль скорости вращения исходя из учитываемых управляющим чипом показателей. • 4-pin к разъему 3-pin. Четырех-пинный кулер, подключенный к разъему с тремя контактами может не заработать. Тогда необходимо поменять местами 3 и 4 провода, оставив отвечающий за регулировку оборотов кабель незадействованным. Но в любом случае контроль скорости вращения осуществляться не будет.
Итак, какой вентилятор лучше покупать? Будущее однозначно за 4-пинными пропеллерами, поэтому при наличии на материнке четырех разъемов брать, конечно, лучше их. Другое дело цена, последние могут стоить на порядок дороже, так что все зависит от толщины вашего кошелька и желания иметь более продвинутую систему охлаждения.
Цоколевка 4-Pin компьютерного кулера
Электрическая схема 4-Pin кулера
Как полагается подобному устройству, рассматриваемый вентилятор имеет электрическую схему. Один из распространенных вариантов представлен на изображении ниже. Такая иллюстрация может понадобиться при перепайке или переработке метода соединения и пригодится людям, разбирающимся в строении электроники. Кроме этого надписями на картинке отмечены все четыре провода, поэтому проблем с чтением схемы возникнуть не должно.
Распиновка контактов
Если вы уже ознакомились с другой нашей статьей по теме цоколевки 3-Pin компьютерного кулера, то можете знать, что черным цветом обозначается земля, то есть нулевой контакт, желтый и зеленый имеют напряжение 12 и 7 Вольт соответственно. Теперь же рассмотреть нужно четвертый провод.
Синий контакт является управляющим и отвечает за регулировку оборотов лопастей. Он же называется PWM-контакт, либо ШИМ (широтная импульсная модуляция). ШИМ — метод управления питанием нагрузки, который осуществляется путем подачи импульсов разной ширины. Без применения PWM вентилятор будет вращаться постоянно на максимальной мощности — 12 Вольт. Если же программой изменяется скорость вращения, в дело вступает сама модуляция. На управляющий контакт подаются импульсы с большой частотой, которая при этом не меняется, изменяется лишь время нахождения вентилятора в импульсной обмотке. Поэтому в спецификации оборудования пишется диапазон его скорости вращения. Нижнее значение чаще всего привязывается к минимальной частоте импульсов, то есть, при их отсутствии лопасти могут крутиться еще медленнее, если это предусмотрено системой, где он функционирует.
Что касается управлением скоростью вращения через рассматриваемую модуляцию, то здесь существует два варианта. Первый происходит с помощью мультиконтроллера, расположенного на материнской плате. Он считывает данные с термодатчика (если мы рассматриваем процессорный кулер), а затем определяет оптимальный режим работы вентилятора. Вы можете настроить этот режим вручную через BIOS.
Второй способ — перехват контроллера программным обеспечением, а это будет софт от производителя системной платы, либо специальное ПО, например SpeedFan.
ШИМ-контакт на материнской плате может управлять скоростью вращения даже 2 или 3-Pin кулеров, только они нуждаются в доработке. Знающие пользователи возьмут за пример электрическую схему и без особых финансовых затрат доделают необходимое, чтобы обеспечить передачу импульсов через данный контакт.
Подключение 4-Pin кулера к материнской плате
Не всегда имеется материнская плата с четырьмя контактами под PWR_FAN, поэтому обладателям 4-Pin вентиляторов придется остаться без функции регулировки оборотов, поскольку четвертого PWM-контакта просто нет, вследствие чего импульсам некуда поступать. Подключается такой кулер достаточно просто, нужно лишь найти штыри на системной плате.
Что касается самой установки или демонтажа кулера, то этим темам посвящен отдельный материал на нашем сайте. Рекомендуем ознакомиться с ними, если вы собрались разбирать компьютер.
Мы не стали углубляться в работу управляющего контакта, поскольку это будет бессмысленная информация для обычного пользователя
Мы лишь обозначили его важность в общей схеме, а также провели детальную распиновку всех остальных проводов
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
У каждого дома скопилось немало компьютерных вентиляторов: кулеров от процессора, видеокарты и блоков питания ПК. Их можно поставить на замену сгоревшим, а можно подключить к блоку питания напрямую. Применений этому может быть масса: в качестве обдува в жаркую погоду, проветривание рабочее место от дыма при пайке, в электронных игрушках и так далее.
Вентиляторы обычно имеют стандартные размеры, из которых на сегодняшний день наиболее популярными являются 80 мм и 120 мм кулеры. Подключение их также стандартизировано, поэтому всё что вам нужно знать — это распиновку 2, 3 и 4 контактного разъёма.
На современных системных платах на базе шестого или седьмого поколения процессоров intel, как правило, распаяны только 4 pin разъёмы, а 3 pin уже уходят в прошлое, так что мы увидим их только в старых поколениях кулеров и вентиляторов. Что касается места их установки — на БП, видеоадапторе или процессоре, это не имеет никакого значения так как подключение стандартное и главное здесь цоколёвка разъёма.
3-х пиновый слот на материнской плате
Для начала немного о разъемах, которые вы можете найти на системной плате. Основной, который есть на любой материнке, маркируется CPU FAN и всегда используется для подключения процессорного охладителя. Без такого охлаждения ЦП будет быстро перегреваться, а компьютер аварийно отключаться.
В зависимости от модели на системной плате могут быть и другие разъемы, от которых можно запитать корпусные кулера (как вариант, можно подключать корпусной к блоку питания ПК, на что обычно и ориентируются производители). Обычно такие коннекторы маркируются надписью SYS FAN.
Отличие 2-х и 3-х пиновых крыльчаток в наличии дополнительного кабеля.
Однако такую конструкционную особенность имеют не все вентиляторы — многие из них, особенно бюджетные модели, лишены необходимого датчика и дополнительного желтого кабеля. Аналогично и на материнской плате в зависимости от бренда и модели могут быть слоты дополнительного питания от 2 до 4 пинов.
Теперь расскажу, как можно «сколхозить» адаптер своими руками. Вам потребуется нерабочий 3-пиновый вентилятор, от которого вы возьмете коннектор с небольшими кусочками провода. Дальше нужно их спаять, отрезав старый разъем у кулера: черный к черному, красный красному. И не забудьте об изоляции!
А вообще, в любом магазине можно найти, выбрать и купить новый кулер на 3 контакта(ценники все равно не высокие).
