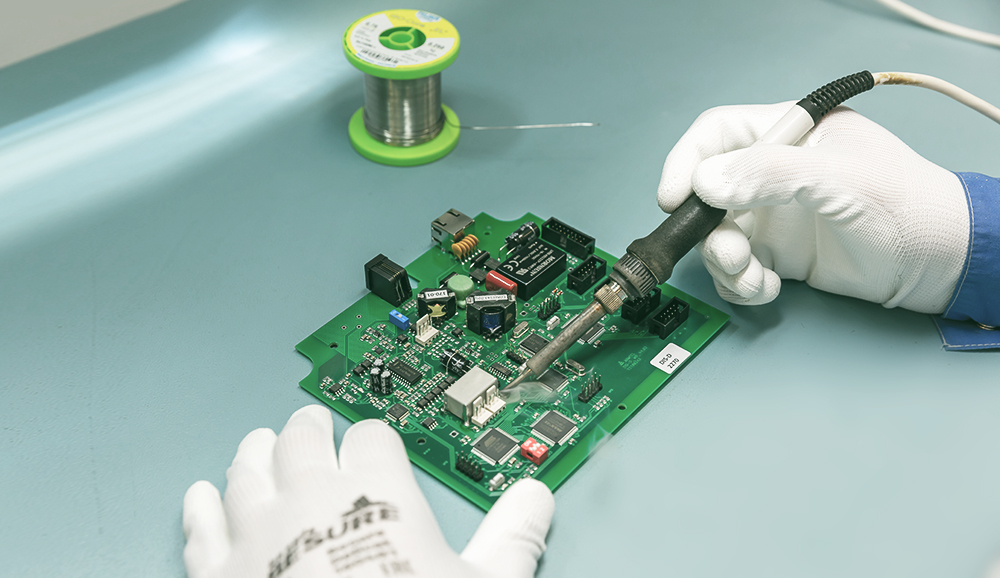

Популярные технологии монтажа печатных плат

Что для этого понадобиться?

Существует множество приспособлений для выпаивания деталей. Конечно же, не обойтись радиолюбителю без паяльника, который и будет основным помощником в этом деле. Однако помимо паяльника, для того, чтобы выпаять элемент, вам понадобятся:

Пинцет. Для извлечения разогретых радиодеталей. Вместо пинцета можно взять зажим типа крокодил (показан на фото ниже). Преимущество зажима в том, что он надежно захватит деталь и к тому же станет хорошим теплоотводом.
Полые иглы для демонтажа. Приобрести их будет не проблема, стоимость небольшая. С помощью игл можно выпаять радиодеталь быстро и аккуратно, о чем мы расскажем ниже.
Демонтажная оплетка. Служит так называемой губкой, которая впитывает расплавленный припой в себя, очищая этим самым плату.
Оловоотсос. Название говорит само за себя. Незаменимая вещь для частого выпаивания радиодеталей из плат в домашних условиях.

Также нужно подготовить рабочее место. Оно должно быть с хорошим освещением. Лучше всего, если лампа находится над рабочим местом, чтобы свет падал вертикально, не создавая теней.

Проверка ёмкости

Проверить электролитические конденсаторы (так же как неэлектролитические) на предмет сохранения ими своего номинала (ёмкости) можно несколькими способами.

Но вначале необходимо ознакомиться с измерительными приборами, которые позволяют правильно оценить величину ёмкости конкретного элемента, прежде чем что-то паять.

Для измерения конденсаторов с номинальными емкостями до 20-ти микрофарад может хватить обычного мультиметра, имеющего соответствующую функцию. В качестве такого измерителя может использоваться недорогой прибор типа DT9802A.

Для оценки состояния элементов с большими номиналами потребуется специальный прибор типа «измеритель RLC». Посредством такого устройства можно проверять не только конденсаторы, но и такие распространённые элементы, как резистор и катушка индуктивности.

Проверка конденсатора цифровым мультиметром:

Часто неисправный конденсатор вздувается, и заметен без применения всяких приборов.

Простой, но не достаточно эффективный метод выявления неисправности – проверка с помощью обычного омметра, по показанию которого можно судить о целостности прокладки из диэлектрика.

Данный способ применяется обычно при отсутствии в приборе функции измерения ёмкости. Для этих целей может использоваться простейший стрелочный прибор, переведённый в режим измерения сопротивления.

При прикосновении концами щупа к ножкам исправного элемента стрелка должна немного отклониться, а затем возвратиться в сходное состояние.

Если же показания на приборе изменились, а стрелка после отклонения остановилась на каком-то конечном значении сопротивления – это значит, что конденсатор пробит и подлежит замене.

Оловоотсос для выпаивания радиодеталей

Пользуются оловоотсосом так: взводят пружину, подносят наконечник к прогреваемому паяльником контакту и нажатием кнопки спуска пружины, за счет создавшегося вакуума втягивают расплавленный припой внутрь оловоотсоса. Я пользуюсь таким как на фото, если оловоотсос перестает втягивать припой, нужно разобрать и почистить резиновое кольцо на поршне. Эти способы (оплеткой и оловоотсосом) имеют преимущества перед прогреванием места пайки паяльным феном в том, например при выпайке пластмассовых разъемов для дальнейшего использования нет риска, что они поплавятся. Также игла от шприца годится для устранения замыканий между “слипшимися” соседними ножками микросхем. В таком случае прогреваем место пайки паяльником и проводим иглой между ножками микросхемы с целью разъединить их, чтоб между ними не было контакта. Обзор подготовил AKV.

Выпаивание микросхем с платы – задача нетривиальная, вне зависимости от типа контроллера. Отпаиваешь одну ножку, но пока занимаешься другой, она застывает. Можно отгибать ножки после отпаивания, но снова встает проблема отлома контактов. Возникает вопрос, как выпаять микросхему из платы паяльником? Ответ достаточно прост: использовать знания физики и подручные предметы. Существует ряд вариантов аккуратного снятия микрочипов с платы. Но сначала немного теории.

Ремонт

Ремонт неисправностей стиральных машин требует навыков работы с инструментами и хотя бы минимальных знаний устройства электронной техники. Приблизительный план работ, представленный ниже, позволит не допустить досадных ошибок и ликвидировать неполадки своими руками.

Помпы стиральной машины

Ремонтировать сломанный сливной насос даже профессионалы берутся крайне редко. Это устройство стоит не слишком дорого, его легче заменить целиком. Главное — найти в магазине деталь подходящей марки.

Замену помпы проводят следующим образом.

Снимают нижнюю панель.
При помощи отвертки отсоединяют насос от корпуса машинки.
Надавливая снаружи на сливной клапан, проталкивают насос внутрь корпуса и достают наружу.
Отключают все провода, подходящие к помпе.
Снимают сливной шланг и патрубок.
Монтируют новое устройство.

После этого надо собрать стиральную машину, выполняя все действия в обратном порядке, поставить ее в рабочее положение и проверить работу новой детали, включив стирку без белья.

Модуля управления стиральной машины

Во многих моделях управляющая плата находится вверху передней части машины, снять ее не составляет особого труда. Освободив подложку с микросхемой от фиксирующих планок, надо ее внимательно изучить. Признаки необходимости ремонта следующие:

пластина в некоторых местах изменила цвет, дорожки потемнели;
порванные шляпки конденсаторов;
потемнело место установки головного процессора.

Обнаружив один из таких дефектов, лучше сразу обратиться в мастерскую. Ведь для починки микросхемы потребуется и соответствующие навыки, и умение работать с паяльником.

Замена подшипника

Если стиральная машина стала громко отжимать, то одной из причин может быть повреждение подшипника. Чтобы поменять подшипники в машинке с вертикальной загрузкой, необходимо:

Разобрать корпус прибора, снять заднюю стенку.
Снять ремень со шкива, освободив доступ к системе подшипников.
Открутить центральный болт, крепящий шкив к барабану, и снять шкив.
Открутить три винта, крепящих конструкцию, и вынуть муфту с подшипниками.
С вала снять уплотнительное кольцо и сальник, который тоже придется поменять.

Затем остается только установить новые детали и собрать стиральный аппарат, выполняя работу в обратном порядке.

Замена ТЭНа

ТЭН часто требует замены. Он может перегореть от долгой эксплуатации или нестабильного напряжения в электрической сети. От постоянного соприкосновения с водой, трубки нагревательного прибора покрываются накипью.

Поменять ТЭН несложно, надо лишь проделать следующие действия:

Снять заднюю панель, так как чаще всего ТЭН располагается в задней части корпуса.
Отсоединить клеммы подключения электроприбора.
Чтобы вытащить неисправный ТЭН, надо помощью гаечного ключа открутить гайку и отверткой надавить на шпильку. Выкручивающими движениями достать испорченную деталь из уплотнителя.
Установить новую деталь, стараясь, поставить ТЭН ровно, не деформировав уплотнитель.
Вставить на место шпильку, закрутить гайку, подсоединить провода.

Сфотографировав положение деталей и проводов до начала разборки, можно существенно облегчить себе работу.

Амортизаторы и демпферы

Амортизаторы и демпферы предохраняют компоненты стирального устройства от вибрации и преждевременного разрушения. Однако, сами эти элементы быстро изнашиваются и часто требуют замены.

В демпферах достаточно поменять уплотнители. Замена амортизаторов — сложная работа, требующая полной разборки корпуса стиральной машины. С этой проблемой лучше обратиться в сервисный центр.

Необходимый инструмент

Паяльник

Старые модели

Обеспечить нормальный прогрев контактных дорожек плат и выводов полупроводников позволяет правильно подобранный паяльник.

Универсальной конструкцией обладает старая модель ЭПСИ типа «Момент» с мощностью 65 ватт. Ее не сложно изготовить собственными руками.

Раньше широко использовались модели резистивного типа с нагревательным элементом из тонкой нихромовой проволоки.

Современные паяльники

Под конкретные условия пайки сейчас можно приобрести различные виды моделей, снабженные всевозможными функциями.

Например, для выпаивания микросхем, транзисторов и диодов специально создан паяльник с отсосом олова.

Он быстро разогревает слой застывшего припоя и легко удаляет его в жидком состоянии с контактной площадки.

Держатели радиодеталей

При нагреве ножки транзистора для залуживания и пайки всегда следует отводить тепло от корпуса и полупроводникового слоя каким-либо металлическим предметом.

С этой целью обычно применяют пинцет или зажим типа крокодил. Однако, удобнее всего работать медицинским инструментом с тонкими ножками, которым пользуются хирурги при проведении операций.

Фиксация электронных плат

Радиодетали и платы обычно имеют маленькие размеры, требуют надежной фиксации в пространстве. Паять их на весу опасно: небольшое неверное движение способно повредить всю конструкцию.

При работе с ними одна рука уже занята: в ней паяльник. А второй необходимо выполнять еще какие-то дополнительные действия. Выручают в этом случае заводские или самодельные тиски, держатели, струбцины. Ими необходимо обязательно пользоваться.

Иглы для пайки

Их в момент расплава припоя вставляют внутрь гильзы платы для отделения ножки радиодетали от контактной дорожки.

Домашнему мастеру можно купить готовый набор в магазине, например, через интернет в Китае или своем городе.

Для этих же целей хорошо подходят медицинские иглы от шприцов. Их наконечники требуется обточить до прямого угла.

Инструмент для удаления расплавленного олова

Существует несколько способов, позволяющих убрать жидкий припой из места расплава:

стряхивание на пол, стол или другую поверхность;
сметание кисточкой или щеткой;
отсос;
впитывание в специальную оплетку.

Первые два метода относятся к экстремальным, ими пользуются в крайних случаях. Для нормальной качественной работы подходят два последних способа.

Метод отсоса жидкого олова

Приспособленный для него инструмент называют оловоотсосом. Внешний вид и конструкция одной из многочисленных моделей показана на картинке.

Перед работой у него взводят пружину. Когда припой расплавлен до жидкого состояния, то наконечник устройства прикладывают к нему и нажатием кнопки заставляют усилием освобожденной пружины придать движение поршню для обеспечения разрежения, которое и втягивает жидкий металл в специальную полость.

Демонтажная оплетка

Она изготавливается плетением из мягкой медной проволоки. Работать с ней довольно просто: на расплавленный припой накладывают отрезок оплетки, а он быстро впитывает в себя жидкое олово.

Демонтажная оплетка продается в строительных магазинах. Альтернативой ей может служить экранирующая жила от старого коаксиального кабеля для телевизоров, выпускаемая еще в советские времена. Ее пропитывают флюсом их спирта и канифоли.

Методики демонтажа

Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.

Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.

С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.

Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений. В этом случае рекомендуется сначала разогреть один вывод и с помощью крокодильчика, с небольшим усилием вытянуть часть детали из схемы (ножка должна разогнуться). Потом уже аналогичную процедуру выполняем со вторым выводом.

Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника. А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет. После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.

Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:

Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.

Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.

С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.

Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными. Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать. Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!

Интересное по теме:

Когда какая-нибудь аппаратура выходит из строя, совсем не обязательно сразу же выкидывать ее в мусор. Если вы увлекаетесь электроникой и радиотехникой, разумнее будет произвести выпаивание рабочих элементов микросхемы. Вдруг, в будущем понадобится конденсатор, транзистор либо резистор, если вы решите сделать электронную самоделку. В этой статье мы расскажем, как выпаять радиодетали из платы, чтобы не повредить ничего.

Принципы безопасной работы с полупроводниковыми радиодеталями

Температурные условия

Все электронные приборы созданы для эксплуатации при нормальной температуре. Они не могут длительно выдерживать перегрев и плохо воспринимают импульсные температурные воздействия: выходит из строя полупроводниковый переход, нарушаются контакты, разгерметизируется корпус радиодетали.

Однако, основными способами их монтажа остаются сварка или пайка, обеспечивающие разогрев контактных площадок и соединение их при остывании.

Используемые марки легкоплавких припоев типа ПОС-60 или ПОС-40 начинают переходить в жидкое состояние при нагреве до 183 градусов, а при охлаждении на воздухе быстро остывают и создают надежный контакт.

Сохранность работоспособности транзистора, диода, микросхемы, конденсатора обеспечивается за счет короткого времени расплава и застывания припоя на ножке радиодетали.

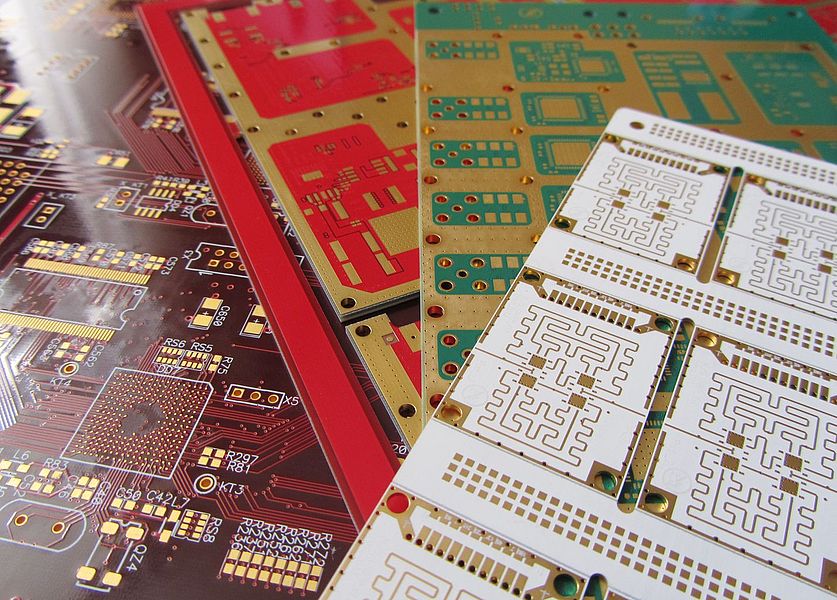

Конструкция плат

Для обеспечения безопасной пайки следует представлять конструкцию платы, на которую крепится радиодеталь. На практике наибольшее распространение имеют модели с:

одним;
или двумя слоями токопроводящих дорожек из медной фольги, на которые наносится припой.

Они наклеены на диэлектрические пластины из стеклопластика или гетинакса.

Кроме этих моделей в специальных высокоточных электронных приборах работают многослойные платы со сложным устройством токопроводящих дорожек различной конструкции.

Монтаж деталей на них пайкой, используя припой, осуществляют роботы в заводских условиях.

Домашнему мастеру качественно выполнить подобную работу в быту довольно сложно.

Устройство стиральных машин

Мало кто из владельцев стирального аппарата задумывается над его устройством и принципами работы. Однако, чтобы самостоятельно отремонтировать забарахлившую стиральную машину автомат в домашних условиях, необходимо знать ее внутреннее строение и назначение основных узлов и деталей.

Управление

Основная деталь в современной стиральной машине — модуль управления. Именно с помощью управляющей платы, которая представляет собой металлическую подложку с множеством резисторов, диодов и других элементов, происходят все процессы стирки: запуск и остановка машины, нагревание и слив воды, отжим и сушка белья.

От специальных датчиков модуль получает информацию о том, как действовать в тот или иной отрезок времени. В машинке используется три датчика:

прессостат — показывает уровень воды в баке;
термостат — определяет температуру воды;
таходатчик — контролирует количество оборотов двигателя.

Управляющий модуль — не только самая важная, но и наиболее дорогостоящая деталь стирального устройства. Если он выйдет из строя, то машинка начинает «чудить» или вовсе отказывается выполнять свою работу. Без специальных навыков ремонта электронной техники не стоит самостоятельно чинить плату. Чаще всего эту деталь полностью меняют либо отдают на починку профессионалам.

https://youtube.com/watch?v=yg2AfsmPdP0

Исполняющие устройства

Получив от хозяйки машины соответствующие указания по стирке (режим, температура воды, необходимость дополнительного полоскания и другие), и проверив состояние датчиков, модуль управления отдает необходимые приказания исполняющим механизмам.

С помощью специального устройства УБЛ блокируется дверца загрузочного люка. В таком состоянии машина будет находиться до окончания стирки, и лишь спустя 2-3 минуты после слива воды модуль управления подаст сигнал о разблокировке люка.
Через клапан в бак устройства подается вода. Как только прессостат покажет, что бак наполнен, подача воды автоматически прекратится.
За нагрев воды отвечает трубчатый электронагреватель (ТЭН). От модуля он получает сигнал о времени включения и температуре, до которой необходимо нагреть воду в баке.
За вращение барабана отвечает двигатель машины, который через ремень или напрямую соединяется со шкивом барабана. Момент запуска и остановки, а также скорость вращения контролирует управляющий модуль.
Слив отработанной воды осуществляется с помощью помпы. Сливной насос откачивает воду из барабана и отправляет ее в канализационную трубу.

Такие на первый взгляд несложные механизмы под управлением электронного модуля выполняют всю работу стирального агрегата.

Бак стиральной машины

Бак — герметичная емкость из пластика, занимающая большую часть корпуса стиральной машины. Внутри бака расположен барабан для загрузки белья и ТЭН.

Бак стиральной машины состоит из двух частей, соединенных металлическими скобами или болтами. Забор и слив воды происходит через специальные патрубки, подведенные к стенкам бака. Для уменьшения вибрации, возникающей при вращении барабана, верхняя часть бака к корпусу машины крепится на пружины, а нижняя — с помощью амортизаторов.

Барабан изготавливают из высококачественного нержавеющего металла. Вращаясь в нем белье стирается и отжимается, полностью очищаясь от загрязнений. Резиновая манжета, расположенная между баком и барабаном, обеспечивает герметичность конструкции.

Распайка планарных деталей

Демонтаж с помощью сплава Розе

Контакты микросхемы у нас при этом замкнутся, но это не страшно, после того как демонтируем микросхему, мы легко с помощью демонтажной оплетки, уберем излишки припоя с контактов на плате, и с контактов на микросхеме.

Итак, мы взялись за нашу микросхему пинцетом, по краям, там где отсутствуют ножки. Обычно длина микросхемы, там где мы придерживаем ее пинцетом, позволяет одновременно водить жалом паяльника, между кончиками пинцета, попеременно с двух сторон микросхемы, там где расположены контакты, и слегка тянуть ее вверх пинцетом. За счет того что при расплавлении сплава Розе или Вуда, которые имеют очень низкую температуру плавления, (порядка 100 градусов), относительно бессвинцового припоя, и даже обычного ПОС-61, и смещаясь с припоем на контактах, он тем самым снижает общую температуру плавления припоя.

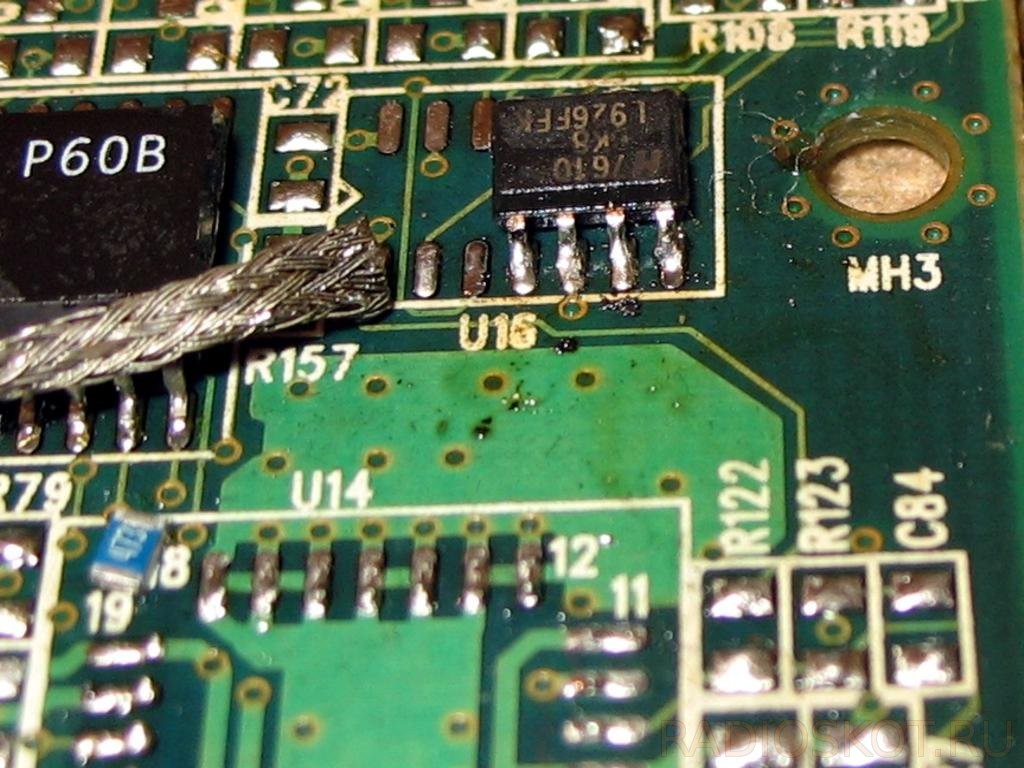

Демонтаж микросхем с помощью оплетки

И таким образом микросхема у нас демонтируется, без опасного для нее перегрева. На плате у нас образуются остатки припоя, сплава Розе и бессвинцового, в виде слипшихся контактов. Для приведения платы в нормальный вид мы берем демонтажную оплетку, если флюс жидкий, можно даже обмакнуть ее кончик в нее, и кладем на образовавшиеся на плате “сопли” из припоя. Затем прогреваем сверху, придавив жалом паяльника, и проводим оплеткой вдоль контактов.

Выпаивание радиодеталей с оплеткой

Таким образом весь припой с контактов впитывается в оплетку, переходит на нее, и контакты на плате оказываются очищенными полностью от припоя. Затем эту же процедуру, нужно проделать со всеми контактами микросхемы, если мы собираемся запаивать микросхему в другую плату, или в эту же, например после прошивания с помощью программатора, если это микросхема Flash памяти, содержащая прошивку BIOS материнской платы, или монитора, или какой либо другой техники. Эту процедуру, нужно выполнить, чтобы очистить контакты микросхемы от излишков припоя. После этого наносим флюс заново, кладем микросхему на плату, располагаем ее так, чтобы контакты на плате строго соответствовали контактам микросхемы, и еще оставалось немного места на контактах на плате, по краям ножек. С какой целью мы оставляем это место? Чтобы можно было слегка коснувшись контактов, жалом паяльника, припаять их к плате. Затем мы берем паяльник ЭПСН 25 ватт, или подобный маломощный, и касаемся двух ножек микросхемы расположенных по диагонали.

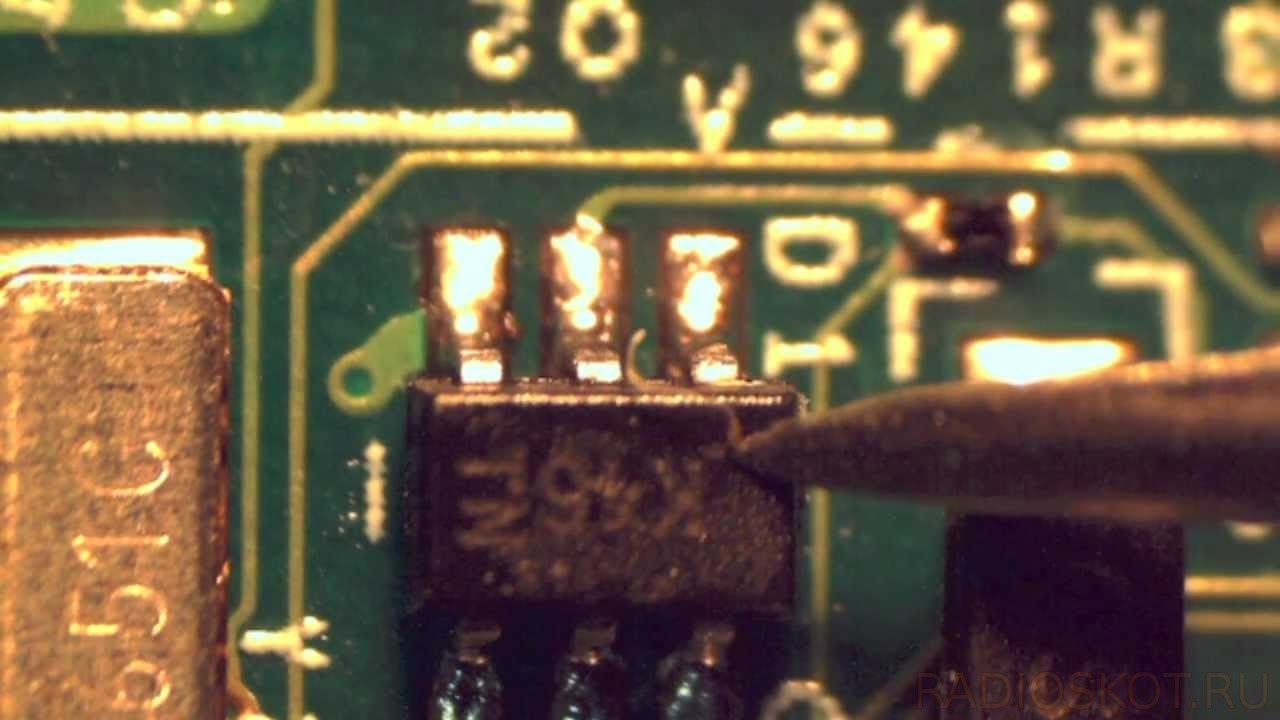

Припаивание SMD радиодеталей паяльником

В итоге микросхема у нас оказывается “прихвачена”, и уже не сдвинется с места, так как расплавившийся припой на контактных площадках, будет держать микросхему. Затем мы берем припой диаметром 0.5 мм, с флюсом внутри, подносим его к каждому контакту микросхемы, и касаемся одновременно кончиком жала паяльника, припоя, и каждого контакта микросхемы. Использовать припой большего диаметра, не рекомендую, есть риск навесить “соплю”. Таким образом, у нас на каждом контакте “осаждается” припой. Повторяем эту процедуру со всеми контактами, и микросхема впаяна на место. При наличии опыта, все эти процедуры реально выполнить за 15-20 минут, а то и за меньшее время. Нам останется только смыть с платы остатки флюса, растворителем 646, или отмывочным средством Flux Off, и плата готова к тестам, после просушивания, а это происходит очень быстро, так как вещества применяемые для смывания, очень летучие. 646 растворитель, в частности, сделан на основе ацетона. Надписи, шелкография на плате, и паяльная маска, при этом не смываются и не растворяются.

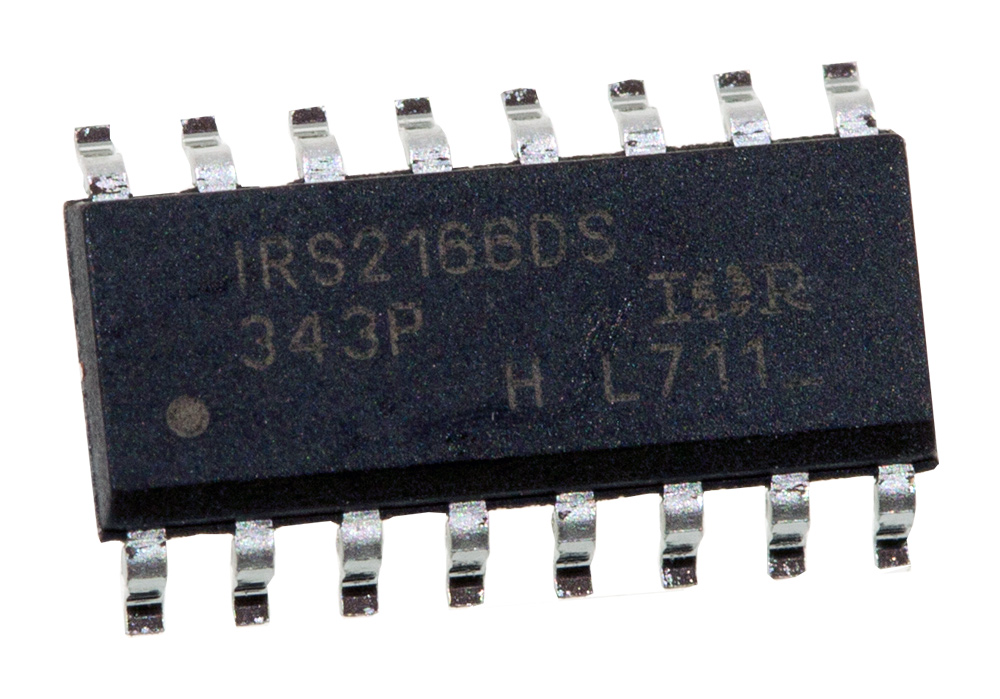

Единственное, демонтировать таким образом микросхему в корпусе Soic-16 и более многовыводную, будет проблематично, из-за сложностей с одновременным прогреванием, большого количества ножек. Всем удачной пайки, и поменьше перегретых микросхем! Специально для Радиосхем – AKV.

Обсудить статью ПАЙКА SMD ДЕТАЛЕЙ БЕЗ ФЕНА

Анализ спроса и конкуренции

Данный шаг позволит изучить потребительский спрос на услуги и предложения конкурентов, ценовую политику. Рассматриваемыми вопросами будут:

Каково число ближайших конкурентов, какие услуги предоставляют
Есть ли целевая аудитория в планируемом месте открытия
Возможно ли достать запчасти и расходные материалы, найти поставщиков
Производственные возможности и предлагаемый ассортимент

Большинство ответов можно найти в интернете, а также лично посетив аналогичные сервисы. Если мелкие бытовые приборы меняют часто, то из-за высоких цен на габаритную технику её предпочитают ремонтировать, а не покупать вновь. Поэтому спрос на такого рода услуги характерен для любых населённых пунктов.
