Как подключить 2 видеокарты nvidia разные

Особенности технологии

SLI работает на устройствах подключенные в общую сеть видеокарт, где одна карта выступает в качестве конечного порта вызова или главного устройства, отвечающего за отправку на дисплей окончательно прорисованной трехмерной графики. Эта технология может одновременно соединять 2, 3 и 4 графических процессора, стилизованные под 2-way, 3-way и 4-Way SLI.

Мост SLI обеспечивает передачу данных и отношения «ведущий-ведомый» между двумя идентичными графическими процессорами. Идея состоит в том, чтобы обойти чипсет материнской платы в целом и позволить устройствам обмениваться данными напрямую, избегая, таким образом, конкуренции за ограниченную пропускную способность.

Существует четыре типа мостов:

Стандартный мост SLI с полосой пропускания до 1 ГБ в секунду и тактовой частотой 400 МГц.
Светодиодный мост SLI, который похож на ранее упомянутый стандартный мост, за исключением пикселей с тактовой частотой 540 МГц и способности излучать светодиодное освещение RGB во время работы.
Мост SLI HB или мост с высокой пропускной способностью, работающий на частоте 650 МГц со скоростью передачи около 2 ГБ в секунду. В настоящее время это самый распространенный мост.
Мост NVLink считаетсяя самым последним форматом и уникальным для линейки графических процессоров Nvidia RTX. Отличается скоростью до 100 ГБ в секунду.

Различные скорости передачи означают, что каждый тип подходит для определенного разрешения. Мост SLI лучше работает при 1080p, светодиод SLI — при , а SLI HB и NVLink подходят для 5K.

Работа SLI — сводится к разделению задач рендеринга в равной степени между графическими процессорами. В большинстве случаев одна карта будет концентрироваться на наборе кадров, а другая — на другой половине. В совокупности создается полностью сформированный кадр, готовый для отображения на мониторе.

В настоящее время существует три режима SLI:

Рендеринг с разделением кадров, при котором нагрузка рендеринга распределяется по горизонтали на куски в зависимости от сложности 3D и делится на графические процессоры.
Альтернативный рендеринг кадров, при котором каждый графический процессор последовательно выводит кадр. GPU 1 отображает кадр 1, GPU 2 отображает кадр 2, GPU 1 отображает кадр 3, GPU 2 отображает кадр 4 и т.д. До бесконечности. Результатом считается более высокая частота кадров.
Сглаживание SLI, благодаря чему возможности сглаживания увеличиваются в два раза благодаря совместному распределению задачи обработки между графическими процессорами в схеме смещения. Результатом считается поразительно лучшее визуальное качество, но в результате производительность имеет тенденцию принимать удар. Возможно сталкивались с этой опцией в настройках игр, часто сопровождаемых SLI 8X или SLI 16X, и задавались вопросом, что все это значит?

Чтобы SLI работал, разработчики должны кодировать игры для поддержки этой технологии. Из-за сложности, присущей двум графическим процессорам для совместной работы, этот процесс требует значительных усилий.

После того, как они установили солидный набор настроек, которые не нарушают игру, Nvidia публикует так называемый профиль SLI. Он содержит набор обновлений драйверов, предназначенных для подготовки графического процессора к работе с игрой и повышения графической производительности.

Как объединить видеокарты в SLI: требования

Как и для CrossFire, недостаточно купить две видеокарты Nvidia, чтобы сконфигурировать их в SLI. Существует ряд требований к компьютеру, которые следует соблюдать для обеспечения нормального функционирования связки.

Совместимые видеокарты. Как и для CrossFire, платы не обязательно должны быть идентичными, но построенными на одном процессоре. То есть, можно объединить видеокарты GeForce GTX960 от Asus и Gigabyte, но нельзя построить SLI из GTX750Ti и GTX960 от Palit. Рекомендуется использовать GPU с идентичными объемами памяти. Конфигурация из карт на 1 и 2 Гб если и заработает – использоваться будет меньший объем, а при различиях в скорости памяти (например, 2 Гб DDR3 и 1 Гб GDDR5) существует риск возникновения программных ошибок, приводящих к некорректному формированию изображения. Для обеспечения функционирования SLI требуются карты, оснащенные интерфейсом SLI и соединенные с помощью мостика. Возможно и объединение их программным путем, но в таком случае быстродействие системы будет ниже.

Подходящая системная плата. В плане поддержки чипсетами ситуация со SLI обстоит лучше, чем с CrossFire. Advanced Micro Devices решили обойтись без «палок в колесах» геймерам, использующим платы на наборах логики конкурентов, поэтому на чипсетах AMD 900-й серии присутствует поддержка обеих технологий объединения видеокарт

Чипы Intel тоже совместимы со SLI, что немаловажно. Само собой, в Nvidia не могли обойти стороной «родные» наборы микросхем серии NForce, топовые версии которых делают изначально SLI-совместимыми

Конечно, наличия подходящего чипсета недостаточно: на самой плате должно быть соответствующее количество гнезд PCI-Express. Рекомендуется использовать продукты, созданные для геймеров, где к каждому слоту подведено 16 или 8 линий PCI-E. В случае с бюджетными системными платами следует быть особо внимательным: подавляющее большинство геймеров, покупающих такие гаджеты, функций SLI никогда не использует, а «материнки» с двумя слотами PCI-E приобретаются ими «на всякий случай». Производители знают это и потому часто делают второй разъем неполноценным: подводят к нему 4, 2 или даже 1 линию, вместо 16 или 8. SLI на таких платах если и будет функционировать (не факт: нужно смотреть на коробке платы логотип SLI), то возможности видеокарт не будут раскрыты до конца.

Несмотря на наличие трех полноразмерных слотов X16, все 16 линий подведены только к первому. Слот 2 оснащен восемью линиями, слот 3 — только четырьмя

Мощный блок питания. Нужно учитывать, что игровые видеокарты потребляют много (до 300 Вт) энергии. Перед тем, как соединить видеокарты SLI-мостиком, нужно убедиться в поддержке такой связки самим БП. Если по линиям БП +12 В нет запаса в 100-200 Вт, блок питания следует заменить на мощный (что довольно недешево по современным меркам, порой затраты на покупку БП и новой «видяхи» сравнимы с ценой более мощной видеокарты).

Просторный и хорошо вентилируемый корпус. Появление еще одной платы внутри системного блока существенно влияет на циркуляцию воздушных масс. Если видеокарты прилегают друг к другу вплотную – рекомендуется добавить корпусный вентилятор для улучшения охлаждения.

Таким логотипом маркируются SLI-совместимые комплектующие

Какие видеокарты можно объединить в SLI

Подключение двух видеокарт SLI-мостиком возможно, только если для этого мостика предусмотрен интерфейс на плате. Программными средствами объединить их тоже можно попытаться, но без «плясок с бубном» в таком случае не обойтись. Да и не имеет смысла строить тандем из двух GT610 или GT720. Одна карточка, быстродействие которой окажется выше, чем у подобной связки, в 2 или 3 раза, обойдется дешевле, чем комплект из пары офисных карт и совместимой материнской платы. То есть, отсутствие на младших представителях графических ускорителей SLI-интерфейса вызвано вовсе не жадностью производителя. Мостики никто не ставит, потому что это сделает карту дороже, но смысла от них никакого не будет. Таким образом, подключение двух видеокарт SLI возможно для моделей среднего и топового класса. К таковым относятся ГП, вторая цифра названия которых – 5 и выше (GTX550Ti, GTX960, GTX670, GTX780 и т.д.).

У GeForce GT 720 нет мостика для SLI

Перед тем, как подключить SLI две видеокарты, стоит убедиться в том, что они построены на одной версии графического процессора. К примеру, GeForce GTX650 и GTX650Ti, несмотря на схожесть названий, функционируют на базе совершенно разных ГП и потому в тандеме работать не смогут.

EVGA e-GeForce 7900 GTX EGS 512MB

В настоящее время – флагман компании NVIDIA. Работая даже в solo-варианте, GeForce 7900 GTX демонстрирует очень хорошие результаты, позволяющие на равных конкурировать, а зачастую и несколько превосходить еще недавно неоспоримого лидера от ATI – Radeon X1900 XTX.

Весьма эффективная и тихая «двухэтажная» система охлаждения с тепловыми трубками унаследована от GeForce 7800 GTX 512. Оснащенный 80-миллиметровым вентилятором кулер работает дей-ствительно тихо.

В ходе тестирования выяснилось, что в ПК с двумя такими платами уже процессор становится «слабым звеном»: даже с использованием AMD Athlon 64 FX-60, применение которого позволило существенно повлиять на результат в 3DMark05 и Quake 4, осталось впечатление, что потенциал видеокарт раскрыт не полностью.

Как подключить две видеокарты к одному ПК

Если вы собрали очень мощную игровую или рабочую систему и хотите сделать ее еще мощнее, то в этом поможет приобретение второй видеокарты. Кроме этого две модели из среднего ценового сегмента могут работать лучше и быстрее, чем одна топовая, при этом стоить в разы меньше

Но для того, чтобы сделать это, необходимо обратить внимание на несколько моментов. Давайте подробнее разберем их

Что нужно знать перед подключением двух GPU к одному ПК

Если вы только собираетесь приобретать второй графический адаптер и еще не знаете всех нюансов, которые требуется соблюдать, то мы их детально опишем.Таким образом, при сборе у вас не возникнет различных проблем и поломок комплектующих.

Убедитесь в том, что ваш блок питания имеет достаточную мощность. Если на сайте производителя видеокарты написано, что она требует 150 Ватт, то для двух моделей потребуется уже 300 Ватт. Мы же рекомендуем брать БП с запасом мощности. Например, если сейчас имеете блок в 600 Ватт, а для функционирования карт необходим на 750, то не экономьте на этой покупке и купите блок на 1 киловатт, так вы будете уверены, что все будет работать корректно даже при максимальных нагрузках.

Вторым обязательным моментом является поддержка вашей материнской платой связки из двух графических адаптеров. То есть, на программном уровне она должна позволить работать двум картам одновременно. Практически все системные платы позволяют включить Crossfire, однако с SLI все сложнее. А для видеокарт NVIDIA нужно лицензирование самой компанией, чтобы материнская плата на программном уровне разрешила включение технологии SLI.
Ну и конечно, обязательно на материнской плате должны присутствовать два разъема PCI-E. Один из них должен быть шестнадцатилинейным, то есть PCI-E x16, а второй PCI-E x8. Когда 2 видеокарты вступят в связку, то они будут работать в режиме x8.

Видеокарты должны быть одинаковы, желательно, одной и той же компании

Стоит обратить внимание, что NVIDIA и AMD занимаются лишь разработкой GPU, а сами графические чипы делают другие компании. Кроме этого можно купить одну и ту же карту в разогнанном состоянии и в стоковом

Ни в коем случае нельзя смешивать, например, 1050TI и 1080TI, модели должны быть одинаковы. Ведь более мощная карта опустится до частот слабой, тем самым вы просто потеряете свои деньги, не получив при этом достаточный прирост производительности.
И последним критерием является наличие у вашей видеокарты разъема под мост SLI или Crossfire. Обратите внимание, если в комплекте с вашей материнской платой идет этот мост, то она 100% поддерживает данные технологии.

Мы рассмотрели все нюансы и критерии, связанные с установкой двух графических адаптеров в один компьютер, теперь давайте перейдем к самому процессу установки.

Подключение двух видеокарт к одному компьютеру

В подключении нет ничего сложного, от пользователя требуется только следовать инструкции и соблюдать осторожность, чтобы случайно не повредить комплектующие компьютера. Чтобы установить две видеокарты вам потребуется:

Откройте боковую панель корпуса или положите материнскую плату на стол. Вставьте две карты в соответствующие разъемы PCI-e x16 и PCI-e x8. Проверьте надежность крепления и прикрутите их с помощью соответствующих винтов к корпусу.

Обязательно подключите питание двух карт с помощью соответствующих проводов.

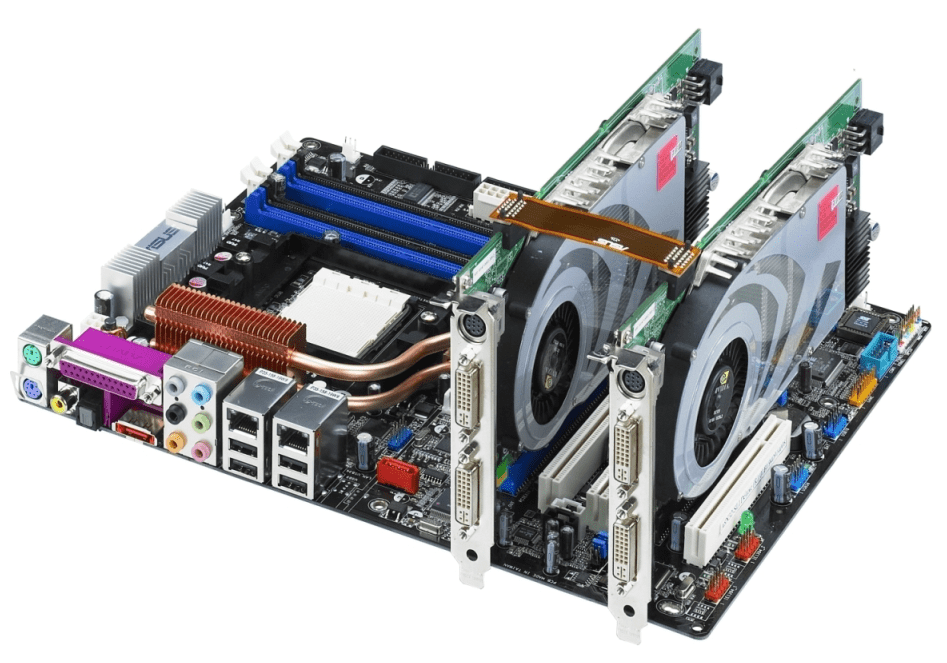

Соедините два графических адаптера с помощью моста, который идет в комплекте с материнской платой. Осуществляется подключение через специальный разъем, упомянутый выше.

На этом установка окончена, осталось только собрать все в корпус, подключить блок питания и монитор. Осталось в самой Windows настроить все на программном уровне.
В случае с видеокартами NVIDIA перейдите в «Панель управления NVIDIA», откройте раздел «Configure SLI», установите точку напротив «Maximise 3D performance» и «Auto-Select» возле «Processor». Не забудьте применить настройки.

В программном обеспечении от AMD технология Crossfire включается автоматически, поэтому дополнительных действий выполнять не нужно.

Перед тем, как покупать две видеокарты, хорошо подумайте над тем, какие это будут модели, ведь даже топовая система не всегда способна вытянуть работу двух карт одновременно. Поэтому рекомендуем внимательно изучить характеристики процессора и оперативной памяти перед сборкой такой системы.

Довольно распространено мнение, что установка двух видеокарт на компьютер даёт возможность повысить производительность системы, сэкономив при этом средства . Однако не все и не всегда так однозначно.

⇡#Производительность, синтетические тесты

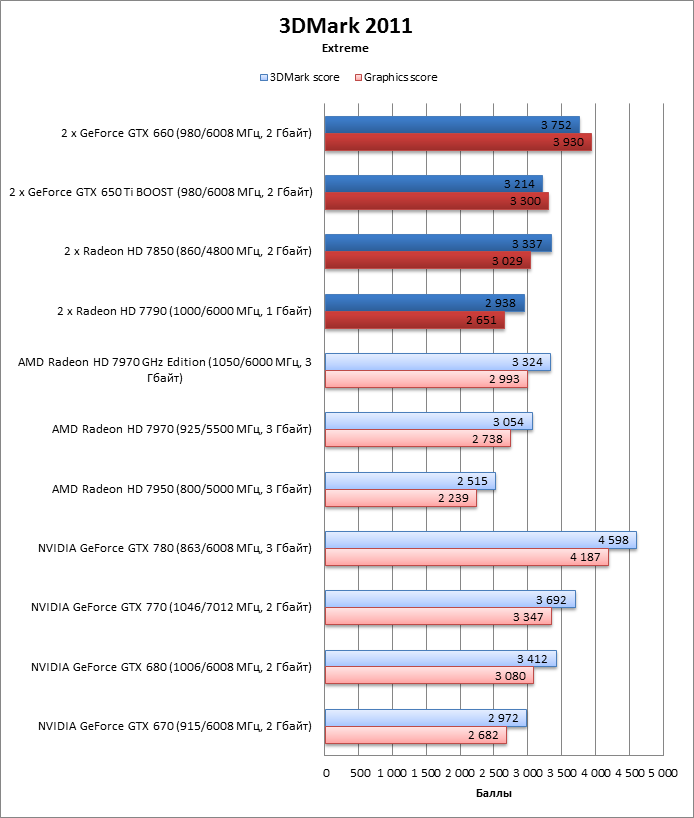

3DMark 2011 (DirectX 11)

Результаты всех четырех подопытных конфигураций оказались неожиданно хорошими.
Паре Radeon HD 7850 удалось превзойти Radeon HD 7970 GHz Edition.
И даже тандем HD 7790 сработал быстрее, чем HD 7950, почти что на уровне HD 7970.
Обе пары видеокарт NVIDIA оказались более производительными, чем соперники от AMD.
Двух GTX 650 Ti BOOST достаточно, чтобы побить результат GTX 680, а тандем GTX 660 справился даже с GTX 770 и подбирается к GTX 780!

3DMark (DirectX 11)

По показателю Graphics Score пара Radeon HD 7790 недалеко ушла от единственного Radeon HD 7970 GHz Edition, оставив позади базовую версию этой карточки.
Тандем HD 7850 повторил этот результат с гораздо большим отрывом от HD 7970 GHz Edition.
Система на базе двух 650 Ti BOOST продемонстрировала мизерное преимущество перед парой HD 7790 несмотря на вдвое больший объем кадрового буфера. Зато уверенно побеждает GeForce GTX 680.
Разница в результатах между парой GTX 660 и HD 7850 также минимальна, хотя и в пользу GTX 660. И вновь эта конфигурация посрамила одиночный GTX 770, приближаясь к GTX 780.

Unigine Heaven 2 (DirectX 11)

Тест Unigine Heaven добавил новые достижения в актив «двухголовых» систем. Два HD 7790 работают не менее быстро, чем один HD 7970 GHz Edition.
А пара HD 7850 — даже быстрее, причем намного, на уровне GeForce GTX 770 (который здесь обходит флагманскую карту AMD).
Видеокарты NVIDIA оказались еще эффективнее конкурентов от AMD. Две GTX 650 Ti BOOST обошли систему на базе HD 7850, а также одиночный GeForce GTX 770.
Тандем GTX 660 занял позицию в промежутке между GTX 770 и GTX 780.

Подключение двух видеокарт к одному компьютеру

Аппаратно поставить 2 видеокарты на ПК несложно: следует установить их в разные слоты PCIEx-16, подключить их к дополнительны шинам питания (если они предусмотрены) и соединить карты при помощи специального шлейфа (SLI для NVidia или CrossFire для AMD).

Программные настройки для поддержки такого режима работы делаются в программе-драйвере, работающем под ОС Windows. Обычно в панели дополнительных настроек необходимо указать, что карты будут работать совместно.

Особенности подключения двух GPU к одному ПК

Основные особенности при таком подключении состоят в подборе карт, которые будут соответствовать следующим требованиям:

1. Желательно, чтобы они были одного производителя и одного поколения (это необходимо для совместимости драйверов, чтобы обеспечить синхронность работы устройств).

2. Мощность БП должна быть достаточной для обеспечения обеих карт питанием.

3. Слоты PCIE на материнке должны быть расположены так, чтобы карты в них поместились.

Важно! Размер системы охлаждения современных видеоадаптеров может быть достаточно большим, поэтому их часто располагают не в соседних слотах, а через один. Впрочем, все материнки, поддерживающие подобный режим работы изначально проектируются с большими расстояниями между этими слотами

Специальные соединители

Для синхронизации работы двух видеоадаптеров используются специальные соединительные переходники: SLI- или CrossFire-адаптеры. Они используются для подключения видеоадаптеров непосредственно друг к другу. Разъём для подключения расположен в верхней части платы видеоконтроллера.

Важно! Эти переходники имеют другое название, «мосты». Они представляют собой гибкие шлейфы, имеющие разъёмные гнёзда на своих концах

Следует помнить, что данные устройства не совместимы друг с другом.

Адаптеры SLI подключаются ко всем платам одинаково, в одни и те же места. Разъём CrossFire состоит из двух разных частей (условно – передней и задней); при его подключении передняя часть разъёма карты, стоящей первой, подключается на «заднюю» часть второй карты. В свою очередь, «передняя» второй – на «заднюю» третьей и т.д. Именно поэтому подключать более 3-х карт фирмы АМД для совместной работы гораздо проще, чем карты NVidia.

SLI-видеоадаптер

Под этим термином понимают не только способ соединения двух видеоадаптеров при помощи разъёма, но общий принцип объединения нескольких независимых видеоустройств, каждое из которых может работать самостоятельно (например, два видеочипа на одной карте).

Как подключить несколько мониторов

Всем привет!

Во время занятия и не только, многие спрашивают: «Как подключить два монитора к одному компьютеру?» или «Как подключить несколько мониторов?»

Я решил написать статью отвечающую на этот вопрос. Задача статьи – не расписать все подробно, а показать возможные варианты подключения нескольких мониторов. Надеюсь, все понимают, что надпись на картинке «Hackerman» — это всего лишь шутка, а информация здесь — не истина в последней инстанции.

Несколько мониторов к одной видеокарте

Несколько видеокарт

Слот PCI-E 16x

Слот PCI-E x1

карта с PCI-E x1

Riser (райзер)

карта и встроенная видеокарта

Внешняя видеокарта

Заключение

Несколько мониторов к одной видеокарте

Как правило, к одной видеокарте можно подключить два монитора, но существуют видеокарты, которые тянут и более двух. Максимальное количество подключаемых мониторов указано в описании видеокарты – на сайте производителя или на сторонних сайтах.

Пожалуй, это самое «элегантное решение». Здесь нет необходимости что-то выдумывать, плюс небольшой расход электроэнергии по сравнению со следующим способом. Минус – меньшая отказоустойчивость и большой расход ресурса видеокарты.

Несколько видеокарт

111	В большинстве случае к одному компьютеру можно подключить более одной видеокарты (привет майнерам криптовалют).Возможность подключить несколько видеокарт зависит от материнской платы. В некоторых случаях придется использовать дополнительное оборудование.

На материнской плате располагаются PCI Express (PCI-E) слоты, к каждому слоту можно подключить видеокарту.

Слоты бывают двух типов: PCI-E x16 (длинный) и к PCI-E x1 (короткий), однако их функционал схож.

На плате могут быть и другие типы слотов, но большинство графических процессоров подключаются через PCI-E.

Слот PCI-E 16x

Большинство видеокарт в стандартных компьютерах подключаются через этот слот. В случае, если на материнской плате есть два слота PCI-E 16x, то можно подключить две видеокарты. Если каждая видеокарта поддерживает подключение двух мониторов, то можно подключить уже четыре монитора.

Riser (райзер)

К PCI-E x1 можно подключить стандартные видеокарты. Для этого потребуется установить специальный переходник – Riser. Райзеры отличаются версиями, главное отличие – разъемы под питание. Выбирайте те, которые свободны на вашем блоке.

Подключение нескольких видеокарт к одной материнской плате, на мой взгляд, – предпочтительный способ.

Так мы получаем более стабильную и отказоустойчивую систему. Если одна из видеокарт откажет, то остается еще одна или две.
Нагрузка будет распределятся между видеокартами. Это позволит уменьшить расход ресурса видеокарт и в некоторых случаях снизит шум. Не обязательно устанавливать мощные видеокарты и разгонять их, так что подойдут карты с пассивной системой охлаждения (радиатор) – без кулера (вентилятора).
Вероятнее всего, этот способ выйдет дешевле, чем подключение всех мониторов к одной видеокарте, но необходимо сравнивать варианты.

Нужна ли поддержка системы SLI и CrossFireX на материнской плате? Нет! Возможность объединить видеокарты в режим SLI и CrossFireX для нашей задачи не нужна, но и мешать не будет.

карта и встроенная видеокарта

Существуют материнские платы с интегрированной видеокартой (встроенной видеокартой), к которой можно подключить один или два монитора, редко – больше. Также в большинстве из них есть разъемы PCI-E, следовательно, можно установить дискретную (обыкновенную) видеокарту.

Внешняя видеокарта

111111

карту такого типа лучше использовать как дополнительную, так как она выдает разрешение немного хуже. Но на первое время для трейдинга вполне подойдет.

Заключение

Из всех вышеперечисленных я бы рекомендовал метод с использованием нескольких видеокарт. В идеале – использовать одинаковые, желательно цифровые (Displayport, HDMI и DVI) порты для подключения монитора. Также можно использовать одну видеокарту, но ее сложнее подобрать, особенно, если вы хотите подключить шесть мониторов.

Если у вас уже есть компьютер и вы не хотите его менять, я бы посоветовал в первую очередь подключить дешевую видеокарту через PCI-E x16. Если свободного слота нет, подключить дополнительную карту с использованием райзера. В крайнем случае можно использовать внешнею видеокарту.

Нюансы создания мультидисплейных конфигураций

Во-первых, для создания конфигураций с 4-8 мониторами есть мониторы с поддержкой MST, о которых я уже говорил. Это отличный вариант, так как позволяет подключить одним кабелем к разъему DP на видеокарте или материнке до 4 мониторов с разрешением FHD. Таким образом к двум разъемам DP можно подключить до 8 мониторов. Недостатком такого решения может стать дороговизна самих мониторов.

Во-вторых, есть специальные видеокарты для создания мультидисплейных конфигураций с большим количеством разъемов. Например, видеокарты Matrox, которые могут иметь от 4 до 9 портов DP или HDMI.

Однако стоят они довольно дорого и подходят только для вывода изображений на дисплеи, производить на них какие-то расчеты или играть не получиться. Так что это больше решение для создания рабочего места обеспеченного трейдера.

Также подключение большого количества мониторов можно организовать с помощью профессиональных видеокарт nVidia из серий NVS или Quadro, модели начального уровня стоят в несколько раз дешевле.

Доступные профессиональные видеокарты есть у французской компании PNY, они оснащаются 3-8 портами miniDP или HDMI. Также в комплекте идут переходники miniDP-DP или miniDP-DVI. Дополнительным плюсом будет значительное ускорение рендеринга трехмерных моделей, если вы занимаетесь 3D-моделированием.

Более бюджетные дисплейные конфигурации можно построить на основе нескольких недорогих офисных или игровых видеокарт начального уровня. При наличии ATX материнки с достаточным количеством слотов PCI-E (x1-x16) можно установить до 4 самых дешевых офисных видеокарт, к каждой из которых можно подключить до 2 мониторов (так как больше они обычно не поддерживают).

При необходимости еще 2-3 монитора можно подключить к материнке (если она это позволяет). Таким образом можно создать конфигурацию до 11 мониторов.

Плюсом такого решения является дешевизна как первоначальной закупки, так и замены отдельной вышедшей из строя видеокарты, а также низкое энергопотребление, нагрев и уровень шума.

Недостатком является то, что использовать такие видеокарты можно только для вывода изображения на экран, ни о каких расчетах (3D рендеринге, монтаже видео) и играх речи быть не может, так как эти видеокарты слишком слабы и не поддерживают нужные технологии.

Другим решением является установка двух полноценных игровых видеокарт начального или среднего уровня (GTX 1050, 1050 Ti, 1060), каждая из которых поддерживает подключение 3 или 4 мониторов.

Таким образом потребуется только 2 слота PCI-E и вы получите подключение 6-11 мониторов (в зависимости от модели видеокарт и материнки) практически за те же деньги, плюс возможность гораздо быстрее монтировать видео и более-менее нормально играть. При этом энергопотребление, нагрев и уровень шума будут несколько выше, но незначительно и только под нагрузкой. Достаточно будет чуть более мощного блока питания и хорошей вентиляции в корпусе (которая все равно потребуется при установке 4 офисных видеокарт).

Как сделать SLI на ПК

Для создания системы SLI, компоненты компьютера должны соответствовать определенным требованиям:

В материнских платах должна быть поддержка этой технологии и как минимум два порта PCI Express x16;
Видеокарты Nvidia с этим слотом подключения не старше моделей GeForce 6 или GT 200;
Блок питания мощностью от 550 Ватт (желательно сертифицированный как SLI Ready).

Кроме того, рекомендуется использовать мост – специальный кабель, который подключается к слотам на верхней кромке видеокарт и позволяет им передавать данные напрямую.

Важный момент – используемые видеокарты должны быть обязательно построены на базе графического чипа Nvidia. Не обязательно использовать устройства с одинаковыми параметрами или одной марки, однако замечено, что связка из пары, полностью идентичных устройств, работает более эффективно благодаря синхронизации частот.

При запуске компьютера, если вы его только собрали, потребуется установить драйвера для обоих графических ускорителей. Рекомендую пользоваться утилитой GeForce Experience – она автоматически загружает и обновляет все необходимые драйвера.

Проверить корректность работы видеоадаптеров можно через Диспетчер устройств на Панели управления в соответствующем разделе. Если драйверов нет или они не подходят, девайс будет определяться как неизвестное устройство, о чем сигнализирует значок в виде желтого треугольника с восклицательным знаком внутри.

Для настройки парной работы, следует запустить Панель управления Nvidia и перейти в раздел «Настроить SLI, Physx». В выпадающем меню выберите пункт «Максимальная производительность» и нажмите кнопку «Применить».

После этого экран должен несколько раз моргнуть, пока система настраивается для наиболее эффективного режима работы. Для подтверждения новых настроек нужно нажать кнопку «Применить».

Для активации режима SLI перейдите и выберите пункт «Изменение настроек 3D» и в параметре «Режим производительности SLI» установите значение «Альтернативная обработка 2».

GigaByte RX1600XT 256MB VIVO SPII

Особенностью архитектурного решения, не позволяющей в полной мере раскрыть потенциал серии Radeon X1600, является наличие всего 4 текстурных блоков (TMU) при 12 пиксельных процессорах. Такой подход отражает видение разработчиков ATI дальнейшего развития графических движков, в которых, как они считают, начнут более активно использоваться шейдеры. Однако в играх нынешнего поколения недостаток текстурных блоков временами негативно сказывается на производительности.

Применение 90-нанометрового техпроцесса позволяет увеличить частоты чипа до 590 MHz, а в тандеме с высокопроизводительной памятью GDDR3, работающей на частоте 1380 MHz, это дает возможность X1600 XT конкурировать с GeForce 6800 GS, однако эффективность связки CrossFire оказывается ниже, чем у решения SLI от NVIDIA.

Установка нескольких видеокарт на компьютер

Если вы хотите в полной мере насладиться красотой современных игр, но ваша видеокарта не поддерживает максимальные настройки графики, то самым простым решением будет купить видеокарту новее и мощнее прежней (читайте «Как выбрать видеокарту для компьютера»). Но не все знают, что повысить графическую производительность можно также за счет установки двух и более видеокарт на одном компьютере. Большинство современных материнских плат, а также карт от AMD и Nvidia поддерживают работу по такой технологии. У Nvidia она называется SLI, у AMD – CrossFire. Благодаря ней появляется возможность подключить в системе две-три или четыре видеокарты одного семейства (например, три Nvidia GTX 580s, или Radeon HD 7850 и HD 7870) и распределить нагрузку рендеринга графики между ними. Такая комбинация может оказаться более эффективным методом по увеличению производительности и финансово выгоднее, чем покупка одной мощной видеокарты

Важно: прирост производительности будет ощутим только в тех приложениях, которые поддерживают режим работы 2 и более видеокарт

Ниже перечислены основные требования необходимые для построения SLI или CrossFire системы.

1. Видеокарты одного семейства (АMD или Nvidia) c поддержкой технологии CrossFire или SLI.

2. Материнская плата с двумя или более PCI Express x16 слотами.

Будьте внимательны. Несмотря на то, что два слота на материнской плате выглядят одинаково (обозначены красным), может быть так, что один из них PCI Express x16, а другой PCI Express x8 (желтым).

— NVIDIA SLI и AMD CrossFire будут работать только на совместимых материнских платах, которые поддерживают соответствующие технологии. Даже если материнская плата имеет несколько PCI Express x16, она может быть не совместима с SLI или CrossFire.

3.Блок питания с мощностью в районе 700 Вт и выше, а также необходимым количеством кабелей для питания видеокарт.

4. Мостовой соединитель для объединения видеокарт между собой. Как правило, идет в комплекте к материнской плате или видеокарте.

Если все параметры конфигурации соответствует указанным требованиям, можно приступать непосредственно к самой установке.

Вставьте видеокарты в PCI Express x16 слоты на материнской плате и, если необходимо, подключите к ним дополнительные 6 — или 8-контактные кабели питания.

Затем установите SLI или CrossFire соединительный мост, чтобы связать карты вместе. Разъемы для моста, как правило, находятся в верхней части плат.

Монитор подключайте к первичной карте, которая находится в слоте расположенном ближе к процессору.

Включите компьютер и установите последние версии драйверов для видеокарт.

После установки необходимого оборудования и драйверов, вам будет предложено включить функцию CrossFire или SLI в настройках. Если такового предложения не последовало, то нужно активировать их вручную в панели управления графикой.

Для AMD CrossFireX:

Центр управления Catalyst (Catalyst Control Center) – Производительность (Performance) — AMD CrossFireX. Выставьте галочку в положение «Включить AMD CrossFireX» (Enable AMD CrossFireX).

Для Nvidia SLI:

3D settings — Configure SLI, Surround, PhysX – пункт «SLI configuration» — галочка в положение «Maximize 3d perfomane».

Инсталляция драйвера

После того как установка нового графического адаптера закончена, пришло время позаботиться о драйверах.

Если новая видеокарта той же марки, что и старая, это упрощает процесс. Нужно просто зайти на сайт производителя и загрузить последний пакет драйверов для операционной системы.

После окончания загрузки требуется кликнуть мышкой на скачанном файле и установить драйвер. После перезагрузки компьютера процесс установки новой графической карты будет полностью завершен.

Если производитель видеокарты в результате обновления изменился, например, была карта Radeon от AMD, а теперь от Nvidia, нужно удалить старый графический драйвер и перезагрузить компьютер перед установкой драйвера новой видеокарты. Если не удалить старый драйвер, он может конфликтовать с новым.

Практикум: видео установки видеокарты к материнской плате и блоку питания

На этом процесс установки новой графической карты завершен. Следует помнить, что на производительность компьютерной системы влияет не только видеокарта. Процессор, оперативная память и даже производительность жесткого диска важны для повышения скорости работы ПК.

Как совместить?

Как упоминалось выше, понадобится подходящая материнская плата как минимум с двумя разъемами PCI-Express x16 для подключения видеокарт. Это решение позволяет соединить две AMD или Nvidia вместе. Помните, что это должны быть карты одного производителя – нельзя их «смешивать», то есть взять одну от AMD, а другую – от Nvidia.

Такие материнские платы, как ASRock Z270 или MSI X299, имеют до четырех слотов PCI Express x16, поэтому вы можете объединить 2, 3 или даже 4 видеокарты в SLI или CrossFire. Что касается наименования, это будут 3-Way SLI и 4-Way SLI соответственно для Nvidia или Tri-Fire и AMD Quad-Fire.

Для подключения, помимо соответствующей материнской платы, понадобится специальный мост, который «скрепляет» их вместе и позволяет им «связываться» друг с другом.
