Возможные причины неисправности и ремонт компьютерного блока питания

Проверка работоспособности БП

Блоки питания ноутбука и компьютера отличаются друг от друга, поэтому часть причин, провоцирующих выход из строя важного устройства, может быть одинакова, а часть может существенно отличаться. В некоторых случаях визуальный осмотр блока питания  позволяет выявить повреждения

Соответственно, гораздо проще будет скоординировать действия по устранению причин. Возможно, всего лишь необходимо провести очистку, поменять шнур, заменить разъёмы

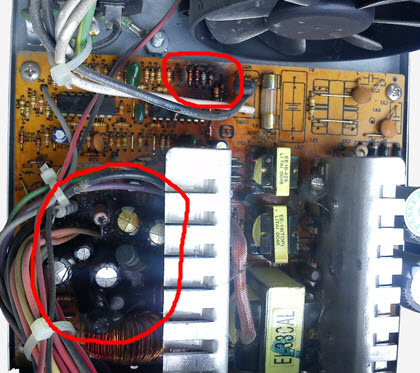

В некоторых случаях визуальный осмотр блока питания  позволяет выявить повреждения. Соответственно, гораздо проще будет скоординировать действия по устранению причин. Возможно, всего лишь необходимо провести очистку, поменять шнур, заменить разъёмы.

Пыль — одна из причин неисправностей устройства

Совсем не мешает после включения принюхаться, чтобы подтвердить или опровергнуть появление сторонних запахов сразу после включения ПК. Если явно слышен запах плавящейся пластмассы, пластика или горелой проводки, значит, проблема уже не только существует, а сопровождается большим размахом.

Существует несколько способов, позволяющих самостоятельно проверить, а затем выявить проблемы БП ноутбука и компьютера.

Проверка с помощью мультиметра

Если визуальный осмотр не принёс никаких результатов, то следует воспользоваться возможностями отличного электроизмерительного прибора — мультиметра. Такое устройство лучше приобрести заранее, тем более что оно не ударит по карману, поскольку обладает незначительной стоимостью. Если же всё-таки его в нужный момент не оказалось, его можно взять у своих друзей на время.

Мультиметр подключают к сети, затем красный провод вставляют в центр штекера, а чёрный прикладывают сверху металлическим остриём. Если на экране устройства напряжение не будет стабилизировано, а стрелка будет постоянно отклоняться в сторону на пару вольт, значит, блок питания окончательно вышел со строя, а самым рациональным вариантом будет приобретение нового зарядного устройства.

Если же в результате проверки вообще мультиметр не показывает никакого напряжения, значит, проблема может крыться в повреждении кабеля. С помощью этого электроизмерительного прибора можно проверить работоспособность и кабеля, после чего останется заменить только этот неисправный кусок провода, что будет гораздо дешевле, нежели замена всего зарядного устройства.

Специалисты рекомендуют своевременно выявлять причину неработоспособности БП, проверить его и сразу же устранить неисправность. Дело в том, что литий-ионные аккумуляторы, которыми оснащены ноутбуки, очень быстро безвозвратно выходят со строя. Достаточно всего лишь двухнедельного «пустого» простоя, как ёмкость будет полностью сведена к нулю и восстановить её будет уже невозможно.

Альтернативные способы проверки БП

Существуют профессиональные, но совсем не сложные рекомендации, позволяющие понять, как включить блок питания без материнской платы, а также, как запустить блок питания ПК перемычкой.

Осуществить такие действия несложно будет даже новичку, важно только следовать всем указаниям, которые позволят разобраться, как запустить блок питания без компьютера. Первоначально следует отсоединить блок питания от материнской платы, которая подсоединяется при помощи продолговатой прямоугольной планки

Не мешает отключить от БП и остальные устройства, кроме дисковода. Специалисты не рекомендуют выключать все устройства, поскольку, если включить блок питания, к которому ничто не подсоединено, он может просто сгореть

Первоначально следует отсоединить блок питания от материнской платы, которая подсоединяется при помощи продолговатой прямоугольной планки. Не мешает отключить от БП и остальные устройства, кроме дисковода. Специалисты не рекомендуют выключать все устройства, поскольку, если включить блок питания, к которому ничто не подсоединено, он может просто сгореть.

Разогнув обыкновенную канцелярскую скрепку, её концами замыкают зелёный и чёрный провода. В таком положении следует включить ПК. Если после включения вентилятор зашумел и начал работать, значит, ещё не всё потеряно, работоспособность блока питания подтверждается, а причину следует искать в другом направлении.

Протестируйте работу блока с помощью обычной скрепки

Если же перемычкой так и не удалось включить БП, значит, он уже «мёртв», поэтому придётся приобретать новый.

Проведение диагностики блока питания ноутбука и компьютера под силу любому владельцу. Проверить его на наличие проблем надо незамедлительно, чтобы исключить появление впоследствии более серьёзных проблем.

Смотрим на коннекторы

Блок питания подключается практически ко всему железу в компьютере. В зависимости от типа коннектора, у вас получится запитать только определенный тип комплектующих.

1. Основной кабель питания 20+4 pin. Версия 1.0 и выше подключается к материнской плате при помощи 20-pin разъема. Это устаревший стандарт, сейчас такие блоки питания не встречаются. Версия 2.0 и выше подключается к материнской плате при помощи 24-pin разъема. Многие из таких БП обратно совместимы со старыми материнскими платами, так как имеют разделенный разъем (20+4 pin).
2. Кабель питания ЦПУ. Подает питание на процессор. На картинке стандартный разъем 4-pin, но существуют также вариант 4+4 pin — для особо мощных процессоров. Если на материнской плате для питания процессора располагается 8-pin коннектор, а БП имеет только 4-pin кабель, то не переживайте. У вас всё равно получится запустить систему, если просто вставить 4-pin коннектор в разъем 8-pin.
3. Кабель питания жесткого диска SATA. 15-контактный разъем, который подает питание на накопители современного типа.
4. Кабель питания периферии. Старый тип кабеля, который до сих пор используется для подключения подсветки, корпусных кулеров, регуляторов оборотов и т.д.
5. Кабель питания видеокарты. Может встречается в формате 6, 8 и 6+2 pin. 6-контактный разъем обеспечивает мощность до 75 Вт, 8-pin и 6+2 pin — до 150 Вт. Еще 75 Вт выдает шина PCIe x16.
6. Кабель питания флоппи-привода. Раньше использовался для подачи питания на дисковод. Теперь же может задействоваться, разве что, в качестве переходника на Molex.

Выбирая БП, определитесь с конфигурацией комплектующих. В любом блоке питания присутствует основной кабель и хотя бы один кабель питания процессора. Если у вас несколько дисков SATA, подберите модель с соответствующим или большим числом кабелей питания. Это касается дисков IDE, а также CD/DVD-приводов. Если у вас мощная видеокарта или несколько видеокарт, для их питания могут понадобиться дополнительные кабели PCI-Express.

Узнаем какой БП стоит на компьютере, не снимая крышки

Для начала выясним, можно ли узнать, какими характеристиками обладает наш БП, не вскрывая компьютер. Ведь существует множество утилит, способных протестировать практически все узлы ПК, включая периферию: внешние диски, принтеры и пр. Можно, к примеру, легко узнать серийный номер и объем жесткого диска, максимальное разрешение и другие особенности веб-камеры. Почему бы не протестировать и блок питания?

Покажет ли модель блока питания Aida 64

Попробуем определить модель и характеристики нашего БП при помощи мощной и довольно популярной утилиты Aida. Тем более найти бесплатную версию этой программы совсем несложно.

Многофункциональная утилита Aida64

Но как бы мы ни пытались узнать, к примеру, паспортную мощность блока питания или его серийный номер, у нас ничего не получится. Максимум, что мы сможем сделать, посмотреть величины напряжений, поступающих на материнскую плату. И то лишь благодаря датчикам, установленным на ней (плате). Почему?

Дело в том, что система может общаться только с теми устройствами, которые имеют шину передачи данных и встроенный контроллер, способный реагировать на внешние команды. Запуская Aida64, мы позволяем ей в буквальном смысле командовать такими устройствами. Она может что-то записать на диск, получить кадр с вебкамеры и, что для нас важнее, запросить информацию об устройстве.

Достаточно послать запрос утилите «Кто ты?», и она тут же получит всю информацию, которую производитель посчитал нужным записать в специальных ячейках памяти этого самого устройства. Назначение, модель, серийный номер, объем дискового пространства (для дисковода), памяти, размер КЭШа и т. п.

Ответ HDD накопителя на запрос «Кто ты?»

К сожалению, БП компьютера не имеет «умного» контроллера, а вся его шина передачи данных состоит из двух проводов. По одному система командует «Сезам, включись!», по второму получает ответ «Готово, сэр!».

Нередко можно услышать мнение, что информация о блоке питания есть в Bios. Увы, это неверно, ничего по блоку питания мы там не найдем. Так что никакое программное обеспечение, включая Aida 64, нам не поможет, придется искать другие пути.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! В некоторых случаях, если у вас последние модели материнской платы и блока питания, то кое-что при помощи Aida 64 узнать можно. Заходим в «Компьютер», «Датчики» и видим мощность блока питания, его температуру и величину выходных напряжений

Но я такого чуда не видел даже на самых «свежих» машинах.

Ищите гарантию, документы или упаковку от комплектующих своего ПК

Если вы педантичный и аккуратный человек, то посмотреть модель блока питания можно в сопроводительной документации, полученной вместе с ПК. В ней указываются основные характеристики узлов, установленных в системный блок. Такая же информация будет и в гарантийных талонах.

В этом паспорте на ПК указаны не только характеристики установленного блока питания, но даже количество и тип выходных разъемов

Если мы покупали БП отдельно, то тут еще проще: помимо чеков, мы получили паспорт на устройство с подробной информацией о нем.

Характеристики блока питания можно найти на его упаковке

Материнская плата

Системная плата – один из наиболее подверженных поломкам компонентов системы, поэтому приобретать ее с рук может быть рискованно. Впрочем, на вторичном рынке часто можно встретить выгодные предложения по продаже процессора и «материнки» одним комплектом, поэтому и полностью отказываться от таких вариантов не следует. Помимо тщательного визуального осмотра, целью которого является поиск следов пайки, вздувшихся конденсаторов, перебитых дорожек и других повреждений, обязательно нужно несколько раз включить и выключить ПК и провести пару стресс-тестов, как и в случае с проверкой процессора. Но и это не обезопасит от возможных проблем на 100% — комплексная проверка материнской платы требует наличия множества других комплектующих и может занять немало времени.

Проверяем исправность блока питания без компьютера

Часто ли вам приходилось сталкиваться с вопросом, как запустить блок питания без компьютера? Вряд ли, если только вы не занимаетесь ремонтом компьютеров на профессиональном уровне. А между тем ответ на него должен знать каждый уважающий себя пользователь, ведь проверка блока питания — это первое, что нужно сделать при поломке ПК.

Зачем это делается? Всё просто, когда компьютер ломается, велика вероятность того, что причина кроется именно в блоке питания. Причём даже если сам блок вроде бы работает, вентилятор крутится и горят лампочки индикаторов, это вовсе не означает, что он исправен. Это лишь говорит о том, что ток поступает в блок питания, но не о том, что он из него выходит.

Чтобы понять так ли это, нужно проверить напряжение на его выходах. Делать это, пока блок подключен к компьютеру, крайне неудобно и опасно, ведь частые включения могут отрицательно сказаться на операционной системе вашего ПК.

Кроме того, всегда есть вероятность того, что неисправный блок может полностью перегореть, попутно испортив ещё и другие составляющие ПК.

Если это случится, то на ремонт вашего компьютера уйдёт немало денег, а потому куда безопаснее проверять блок питания отдельно от системы.

Как запустить блок питания без компьютера, старые и новые модели

Существует два способа, как запустить компьютерный блок питания без компьютера: напрямую и с использованием провода. По понятным причинам первый способ куда проще и понятнее, но работает он только для старых блоков питания стандарта AT. Новые же ATX блоки имеют контакт, который отвечает за их включение, и если его не задействовать, то включаться блок не будет.

Давайте же разберёмся, как его задействовать. Для этого вам понадобится небольшой проводок, проволока или что-то, чем можно соединить два контакта.

1. Для начала нам нужно найти 20-pin разъём, в котором и содержится заветный контакт. Обычно он зелёного цвета и находится на четвёртой позиции слева, если считать от фиксатора крепления. Некоторые производители позволяют себе отойти от общепринятых норм и делают провода другого цвета, а потому в спорной ситуации опираться лучше на позицию контакта, а не на его цвет.
2. После этого вам нужно заземлить ваш проводок, для этого подключите его к соседнему контакту справа. Если вы всё сделали правильно, блок питания должен тут же заработать.
3. После остаётся лишь измерить напряжение и мощность.

Нормальной для ATX блоков считается мощность от 250 до 350 Вт. Напряжение же может быть разное 3, 5 и 15 В. Если у вас они не такие, то проблема явно в блоке питания.

Как отличить ATX блок от AT стандарта?

Если вы не хотите зря мучатся с соединением контактов и с тем, как запустить блок питания без компьютера, то лучше сразу узнать, блок какого стандарта установлен в вашем ПК. Существует два простых способа сделать это.

Первый — посмотреть на бумажку, приклеенную к одной из стенок блока питания. Там в самой верхней строке будет написан номер модели вашего блока. Номер будет начинаться либо с букв ATX либо с AT, по которым и можно понять стандарт вашей модели блока.

Второй — посмотреть на его материнскую плату. Блоки питания стандарта AT имели материнские платы гладкой формы, к которым было подсоединено шесть проводов.

В то время как материнская плата ATX стандарта по форме больше напоминает губную гармошку и к ней ведут около двадцати проводов.

Также стоит упомянуть о том, что какое-то время производились модели, которые совмещают в себе оба стандарта, а потому имеют две различные материнские платы.

Что делать, если блок питания не включается?

Первое, что нужно сделать, если у вас не запускается блок питания — это проверить наличие питания на входе, оно должно быть равно около 220 В, возможно у вас просто повреждён кабель или неисправна розетка.

Если всё в порядке, то даже если компьютер выключен, напряжение на выходе будет составлять как минимум 5 В. Проверить это можно, подключив тестер к девятому контакту, который обычно фиолетового цвета.

Как проверить блок питания мультиметром

Диагностика при помощи измерительного инструмента позволяет понять, обеспечивает ли БП нужное напряжение для компонентов системного блока. Последовательность действий:

• Повторить шаги 1-4 предыдущего списка.
• На разъеме с 20 или 24 контактами найти провода черного, красного, розового и желтого цвета.
• Произвести нагрузку БП путем подключения к оставшимся разъемам кулеров на 12В, жесткого диска или оптического привода. Это делается для получения более точных значений, ведь обычный режим функционирования компонента как раз и предполагает подачу нужного напряжения под имеющейся нагрузкой.
• Подать напряжение: включить вилку в розетку, нажать кнопку на корпусе.
• Произвести проверку выходного напряжения блока питания компьютера мультиметром:
  • Для пары черный/розовый провод идеальное значение составляет 3,3В, погрешность находится в пределах 3,14-3,47В.
  • Черный/красный – 5В, отклонение может быть в пределах 4,75-5,25В.
  • Черный/желтый – 12В, погрешность – 11,4-12,6В.

Обратите внимание

Если полученные значения отличаются от указанного диапазона, блок питания вышел из строя и требует ремонта. Использовать его дальше не рекомендуется, поскольку это может привести к повреждению остальных компонентов ПК.

Кулер

При осмотре процессорной системы охлаждения уделите особое внимание радиатору (нет ли погнутых ребер) и тепловым трубкам (все ли они герметичны). Прогоните парочку стресс-тестов CPU, включая уже упомянутый LinX на максимальных настройках, и убедитесь, что кулер справляется со своими функциями

Не забудьте, что со временем термоинтерфейс теряет свою эффективность, поэтому производительность СО может быть несколько ниже ожидаемого.

Заключение

Покупка комплектующих на вторичном рынке может быть весьма выгодной, если подходить к ней с умом. Главное – взять за правило не доверять продавцам на слово и не соглашаться на покупку без дополнительных тестов. Некоторые компоненты ПК можно покупать почти без риска, приобретение же других сопряжено с определенными проблемами, но тщательная проверка товара позволит избежать большинства неприятностей.

Как включить блок питания без компьютера?

Компьютер не включается — это очень распространенная проблема, которая может быть вызвана чем угодно. В такой ситуации чаще всего виновником «торжества» выступает какая-либо комплектующая. Чаще всего это блок питания или процессор. Проверить ЦПУ в домашних условиях на работоспособность довольно трудно. Для этого потребуется найти аналог, который подойдет в сокет материнской платы. И тогда методом исключения можно прийти к выводу, что процессор не работает. Но у кого из вас дома валяется несколько камней, подходящих в один сокет? То-то же.

А вот проверить БП на домашнем операционном столе вполне реально. Для этого существует несколько способов. И при этом не потребуется сам ПК. То есть, если у вас имеется не подключенный блок, то его не обязательно вставлять в корпус и соединять с остальными комплектующими. Сегодня мы расскажем, как проверить блок питания без компьютера.

Как стартануть блок питания без компьютера: подготовка к «операции»

Как мы уже говорили, проверить блок питания можно несколькими способами. В зависимости от конкретно вашей ситуации, вы можете подобрать метод, который будет удобен и доступен именно вам. Но независимо от выбранного способа, вы должны перед началом диагностики выполнить следующие действия:

1. Выключите компьютер. Отключите блок питания от всех комплектующих. Сам блок можно не вынимать из корпуса и провести диагностику прям внутри «тушки». В дальнейшем нам понадобятся некоторые коннекторы. Так что если кабели внутри корпуса протянуты очень туго, освободите их для дальнейших манипуляций чтобы вам было удобно.
2. Подключите к блоку питания любой рабочий жесткий диск. Но соединять его с материнской платой не нужно. Если этого не сделать, то после проделанной процедуры в работе БП могут возникнуть неисправности. Если жесткий диск вышел из строя, то на его роль может подойти проигрыватель CD/DVD дисков.

Как включить блок питания без компьютера: перемычка

Суть способа заключается в том чтобы заставить блок питания завестись без подключения к материнской плате. По идее сколько второстепенных устройств не подключай к БП — он не стартанет. Обязательно потребуется подсоединенный основной 20 или 24-pin кабель. Но можно обойти это правило. Для этого нам потребуется сделать специальную перемычку из любого материала, который проводит электричество. Лучше всего на эту роль подойдет скрепка, медная проволока. Но можно использовать то, что найдется под рукой.

Далее нужно взять 20 или 24-pin коннектор и вставить в него перемычку следующим образом: один конец вставьте в четвертый контакт (к нему подключен зеленый проводок от блока питания), а другой конец вставьте в пятый контакт (к нему подключен черный провод от блока питания). Зелёный контакт в схеме обычно изображается как «PS-ON» («Power Supply ON» — включение БП), а чёрный как «COM» («Common» — общий) или GND («Ground» — заземление).

Не забудьте подключить второстепенное устройство, на роль которого сгодится жесткий диск и твердотельный накопитель. После этого можно запускать блок питания. Кулер на БП должен начать крутиться, а жесткий диск будет нагреваться и слегка гудеть. Но это при условии, что вы правильно подключили перемычку.

Если вы уверены, что все сделано правильно, а блок питания не запускается, то можно говорить о том, что комплектующая неисправна. Если он начал работать, то это не означает, что все в порядке.

Если у вас дома есть вольтметр, то рекомендуется воспользоваться им для дальнейшей диагностики чтобы можно было с уверенностью сказать, что БП функционирует правильно.

Как запустить компьютерный блок питания без компьютера: вольтметр

Для того чтобы поставить точный диагноз, нужно воспользоваться вольтметром, который показывает выходное напряжение на коннекторах. У каждого типа должно быть определенное значение. Если это значение не сильно отклоняется от нормы, то с БП все в порядке. Если отклонения больше, чем на 5% от рекомендуемых цифр, это значит, что есть неполадки в работе блока питания. И такую комплектующую лучше либо заменить, либо отнести в сервисный центр. Но, как показывает практика, намного проще и быстрее купить новый БП и не ждать пока старый отремонтируют, ведь компьютер многим из нас нужен каждый день.

Если же вольтметра у вас нет, то вы всегда можете провести визуальный осмотр. Для этого снимите крышку с блока питания и в первую очередь проверьте состояние конденсаторов. Если они вздутые или треснутые — все плохо. Блок нужно менять. Разумеется, осуществлять такую процедуру нужно при выключенном питании. Также заодно прочистите БП внутри. Пыль может стать причиной короткого замыкания и других малоприятных инцидентов.

Практика выбора блока питания. Читаем этикетку.

В целом, с теорией покончено(:-)), теперь пару слов о практике..

Вот Вы пришли в салон-магазин и хотите сами выбрать качественный блок питания

На что следует обратить внимание и что делать?. Ну, самое главное, что Вы должны сделать, — это включить свою голову и вспомнить все, что Вам уже известно

Также, не стоит спрашивать советы продавца-консультанта (как правило, только вчера заступившего на должность), а лучше взять в руки девайс, повертеть и найти его «технический паспорт» (который, кстати говоря, присутствует на  каждом блоке питания) в виде вот такой наклейки

Ну, самое главное, что Вы должны сделать, — это включить свою голову и вспомнить все, что Вам уже известно. Также, не стоит спрашивать советы продавца-консультанта (как правило, только вчера заступившего на должность), а лучше взять в руки девайс, повертеть и найти его «технический паспорт» (который, кстати говоря, присутствует на  каждом блоке питания) в виде вот такой наклейки.

Итак, разбираемся с оной (наклейкой).

Как выбрать

Принято считать, что важнейшей характеристикой при выборе блока питания является его мощность, но на самом деле список критериев выбора намного шире:

• Мощность. Должен быть запас по мощности от наибольшей суммарной во всей системе не менее чем 25%. Самым оптимальным является запас до 50%. Это значит, что для компьютера с одним видеоадаптером, но предназначенным, в том числе и для игр приемлемая мощность составит примерно 550 до 750 Вт.  БП с более низким показателем подойдут для систем, в которых совсем нет видеокарты или она очень слабая.
• КПД и сертификаты. Этот показатель определяет насколько эффективно функционирует устройство. Более высокий — гарантирует, что величина мощности из сети, максимально приближена к отданной комплектующими компьютера. Для систем, работающих на показателе от 500 Вт лучше брать БП с КПД выше 80%. Определяется согласно системе сертификации:

1. Сертификат 80+;
2. сертификат 80+ Bronze;
3. сертификат 80+ Silver;
4. сертификат 80+ Gold;
5. сертификат 80+ Platinum;
6. сертификат 80+ Titanium.

Компоненты

Очень важно перед покупкой оценить качество комплектующих: преобразователей, конденсаторов и других элементов схемотехники. От этого зависит долговечность службы компьютера.
PFC

Функционал системы направлен на уменьшение сдвига фазы, которое практически невозможно избежать в сетях переменного тока из-за того что на входе БП присутствуют конденсаторы высокой емкости, поэтому лучше приобретать БП у которых этот параметр в наличии.
Шум и охлаждение. Сейчас тихим ПК никого не удивишь, кулеры на 120 мм или 140 мм присутствуют практически во всех современных блоках питания. Благодаря большим лопастям, они захватывают много воздуха и при этом не снижают обороты, делая, таким образом, работу компьютера практически бесшумной.

Какой фирмы лучше

На сегодняшний день существует довольно много брендов, предлагающих блоки питания для компьютеров. Поэтому конкуренция в данном сегменте очень высокая, однако, всё же лучшие производители уже давно занимают лидерские позиции на рынке и предлагают надежный, качественный продукт. К таким относятся:

• Corsair. Популярность моделей данной компании объясняется не только высоким качеством, но и вполне приемлемой стоимостью. Блоки питания выдают хорошую мощность и способны функционировать с несколькими видеокартами. К тому же отмечается высочайшее качество сборки и надежная работа вентилятора, что гарантированно обеспечивает стабильную и долговечную службу компьютера.
• Thermaltake. У блоков питания данного бренда высокопроизводительные параметры, которые способны выдерживать сильные нагрузки на электросеть. Предусмотрена также мощная система охлаждения и самая надежная защита. Популярные модели этого бренда отличаются бесшумностью в работе и четким контролем потоков электричества, что не допускает влияния перепадов и нагрузок на работу системы.
• FSP Group. Главной особенностью данной компании является то, что она занимается выпуском только блоков питания, чем отличается от большинства конкурентов. Поэтому все разработки бренда направлены на постоянное совершенствование компонентов устройства, при этом компания является поставщиком бюджетных моделей, что никак не сказывается на качестве.
