Вам нужен игровой компьютер? попробуйте собрать пк своими руками! (часть 1)

Внешние разъемы материнской платы

В зависимости от количества интегрированных устройств и класса материнской платы она может иметь различные разъемы на задней панели для подключения внешних устройств.

Описание разъемов сверху вниз

• USB 3.0 – разъем для подключения быстрых флешек и внешних дисков, желательно наличие не менее 4-х таких разъемов.
• PS/2 – старый разъем для подключения мышки и клавиатуры, есть уже не на всех материнских платах, является не обязательным, так как современные мышки и клавиатуры подключаются по USB.
• DVI – разъем для подключения монитора в материнских платах со встроенным видео.
• Антенные разъемы Wi-Fi – есть только на некоторых дорогих платах с Wi-Fi адаптером.
• HDMI – разъем для подключения телевизора в материнских платах со встроенным видео.
• DisplayPort – разъем для подключения некоторых мониторов.
• Кнопка сброса BIOS – не обязательна, используется при зависании компьютера в процессе разгона.
• eSATA – используется для внешних дисков с аналогичным разъемом, не обязателен.
• USB 2.0 – разъем для подключения клавиатуры, мышки, принтера и многих других устройств, достаточно 2-х таких разъемов (или разъемов USB 3.0). Также на современных материнках могут быть разъемы USB 3.1 (Type-A, Type-C), которые быстрее, но еще редко используются.
• RJ-45 – разъем для подключения к локальной сети или интернету, обязателен.
• Оптический аудиовыход – для подключения качественной акустики (колонок).
• Звуковые выходы – для подключения аудио колонок (система 2.0-5.1).
• Микрофон ­– подключение микрофона или головной гарнитуры, есть всегда.

Лучшие материнские платы для платформы AMD

У компании AMD не так много разъёмов, как у конкурента. Чипмейкер планирует только в новом поколении перейти на сокет AM5. Сейчас актуальным остаётся AM4. Однако стоит понимать, что идентичная контактная группа не гарантирует совместимости между платой и процессором. Работоспособность сборки также зависит от чипсета. Например, c A320 совместимы только первые два поколения процессоров Zen. С флагманским X570S могут работать чипы, начиная с Zen+ (поколения Pinnacle и Picasso). При этом разогнать память и ядра на платформе AMD, как правило, можно даже при выборе недорогих плат. А набор возможностей зависит от конкретной модели, и не всегда напрямую связан с чипсетом.

1. ASUS ROG Zenith II Extreme Alpha

Выше мы упоминали только о сокете AMD AM4. Но он актуален лишь для потребительской платформы. Профессиональные задачи, к числу которых относятся киномонтаж, системы CAD, создание компьютерных эффектов, рендеринг, среды разработки и другие требуют более продвинутых чипов Threadripper. Идеальным решением для них является ROG Zenith II Extreme Alpha. От других устройств в рейтинге лучших материнских плат для AMD Ryzen она отличается размерами и оснащением. Данная материнка оснащена сокетом TRX4 и подходит для чипов 3-го поколения, располагающих 24, 32 или 64 вычислительными ядрами. Питание подаётся по 16 фазам. Есть в плате все необходимые интерфейсы, среди которых беспроводные модули, LAN 10 Гбит/с и сразу 8 слотов для оперативной памяти (до 256 ГБ) с поддержкой 4-канального режима.

Достоинства:

• сразу две микросхемы BIOS;
• пять разъёмов для дисков M.2;
• 8 слотов оперативной памяти;
• наличие датчиков температуры;
• отдельный VLAN на канале Wi-Fi.

Недостатки:

внушительная стоимость платы.

2. GIGABYTE B550 AORUS PRO V2 (rev. 1.0)

Полноразмерная материнская плата ATX для процессоров Ryzen 3-го и 4-го поколения. Устройство оснащено 4 слотами для оперативной памяти, позволяет установить планки общим объёмом до 128 ГБ и разогнать их до частоты 5400 МГц (при наличии соответствующей поддержки со стороны ОЗУ). Пара разъёмов для накопителей M.2 оснащена радиаторами, чем не всегда могут похвастаться более дорогие конкуренты. Материнская плата на чипсете B550 располагает 3 разъёмами PCI-E. Верхний, имеющий армирование, стандарта 4.0, а пара нижних – 3.0. Слоты работают по схеме x16, x4 и x2 соответственно. Также предусмотрена пара PCI-E x1.

Достоинства:

• четыре колодки для RGB-лент;
• заглушка панели интерфейсов;
• радиаторы для слотов M.2 SSD;
• неплохая подсистема питания;
• армированный разъём PCI-E x16.

3. ASRock B550 Phantom Gaming-ITX/ax

Компьютер, который будет компактнее и мощнее консоли – мечта многих пользователей. И с материнской платой форм-фактора mini-ITX от ASRock она может стать реальностью. Устройство поддерживает один высокоскоростной накопитель NVMe при подключении по x2, два NVMe по x2 или один NVMe x2 при одновременном использовании с двумя SATA x1.

Производитель заявляет, что в материнку можно установить процессоры Ryzen 3000 и 5000. Она позволяет разогнать даже флагманский 5950X, пусть и с некоторыми оговорками. Слотов под оперативку в устройстве доступно два, и от такого форм-фактора ожидать большего точно не стоит. Доступны все популярные интерфейсы, включая DisplayPort, Bluetooth, Wi-Fi.

Достоинства:

• компактные размеры;
• беспроводные модули;
• привлекательная цена;
• превосходный разгонный потенциал;
• качественная сборка.

Недостатки:

возможны проблемы с ПО при первичной настройке.

Рекомендуемые материнские платы

Одни из лучших материнских плат производит компания ASUS, но они и самые дорогие. На сегодня оптимальными по соотношению цена/качество являются материнские платы MSI и Gigabyte. В качестве более бюджетного варианта можно рассматривать материнки от ASRock, у них также есть удачные модели. Игровые материнские платы имеют лучше звук и сетевую карту.

Для процессоров Intel на сокете 1200

Оптимальный вариант: ASRock B560M Steel LegendМатеринская плата ASRock B560M Steel Legend

Или игровая материнка: Gigabyte B560M AORUS PROМатеринская плата Gigabyte B560M AORUS PRO

Для разгона рекомендую: Gigabyte Z590M GAMING XМатеринская плата Gigabyte Z590M GAMING X

Или аналог из игровой серии: Gigabyte Z590 GAMING XМатеринская плата Gigabyte Z590 GAMING X

Для процессоров AMD на сокете AM4

Оптимальный вариант: Gigabyte B550M AORUS ELITEМатеринская плата Gigabyte B550M AORUS ELITE

Или полноразмерная: Gigabyte B550 GAMING XМатеринская плата Gigabyte B550 GAMING X

Для разгона рекомендую: MSI MPG X570 GAMING PLUSМатеринская плата MSI MPG X570 GAMING PLUS

Если вы хотите понять почему я рекомендую именно эти модели, разобраться во всех нюансах и параметрах материнских плат, то читайте статью дальше.

Рекомендуемые конфигурации ПК (процессор+видеокарта+память) для игр и монтажа видео вы можете скачать в разделе «».

Сначала выбор процессора, потом – материнки

Материнская плата во многом определяет спектр «железа», которое может быть установлено в компьютер, но выбирать первым делом именно ее – неверная тактика. Сначала необходимо определиться с центральным процессором, а затем, в зависимости от сокета (типа разъема, в который он устанавливается), тепловыделения и возможности или невозможности ручного разгона, подбирать материнскую плату.

Например, если выбран популярный разгоняемый шестиядерный процессор Intel Core i5-9600K, к нему потребуется плата, поддерживающая оверклокинг по множителю, а, следовательно, на базе чипсета Z370 или Z390.

Если же собирается система, ядром которой является Intel Core i9-9900K, то помимо соответствующего чипсета, нужно, чтобы материнка была оснащена радиаторами, поскольку TDP топовых восьми- и более ядерных процессоров нельзя назвать скромным. При этом переплачивать за «брендовые» серии плат, позиционируемые производителем как решения для геймерских или топовых профессиональных сборок, в подавляющем большинстве случаев нет никакого смысла.

Если речь идет о конфигурациях домашних ПК, то удовлетворяющую всем основным требованиям МП можно подобрать в пределах 100-200 долларов в зависимости от других компонентов системы и пожеланий покупателя.

Вторичные компоненты

Это различные внутренние компоненты ПК, которые могут оказаться полезными, но которые необязательны для работы компьютера. Это оптический привод, звуковая карта, вентиляторы, установленные на корпусе, а также ряд карт расширения.

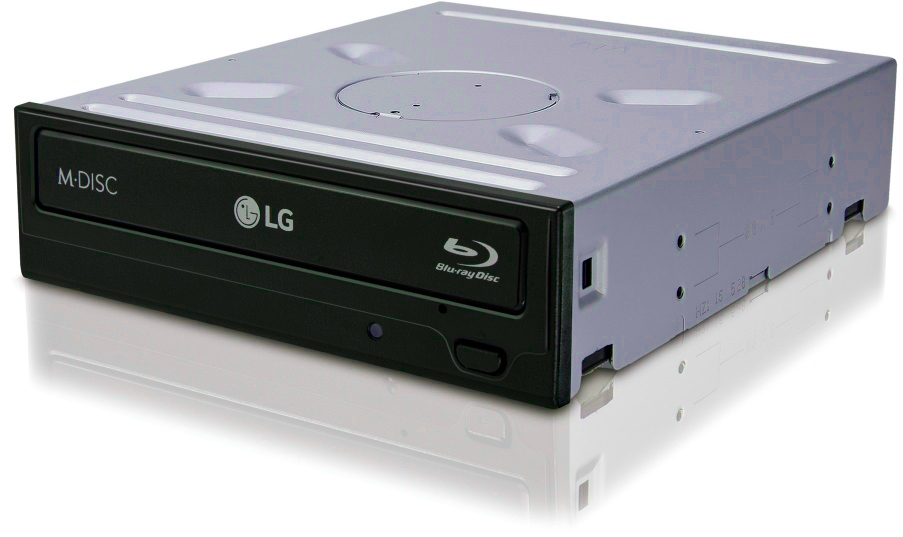

Дисковод

Было время, когда оптический привод, то есть дисковод, был обязательным для любого ПК, поскольку CD и DVD были наиболее популярным носителем данных. Твердотельная память не была достаточно развитой, и Интернет был очень медленным по сравнению с тем, что мы имеем сегодня, поэтому альтернативы почти не было. И сегодня стоит задуматься, а нужен ли CD/DVD дисковод?

Если у вас много компакт-дисков, DVD-дисков или дисков Blu-Ray, которые вы, возможно, захотите вставить в свой компьютер, то можете приобрести внутренний или внешний оптический дисковод. Единственное, что вам нужно иметь в виду, это то, поддерживает ли привод только CD и DVD, или он также совместим с дисками Blu-Ray. Последние диски стоят дороже, но они все еще стоят вложений, если они вам действительно нужны.

Подробнее про виды дисков: Виды дисков для компьютера и ноутбука

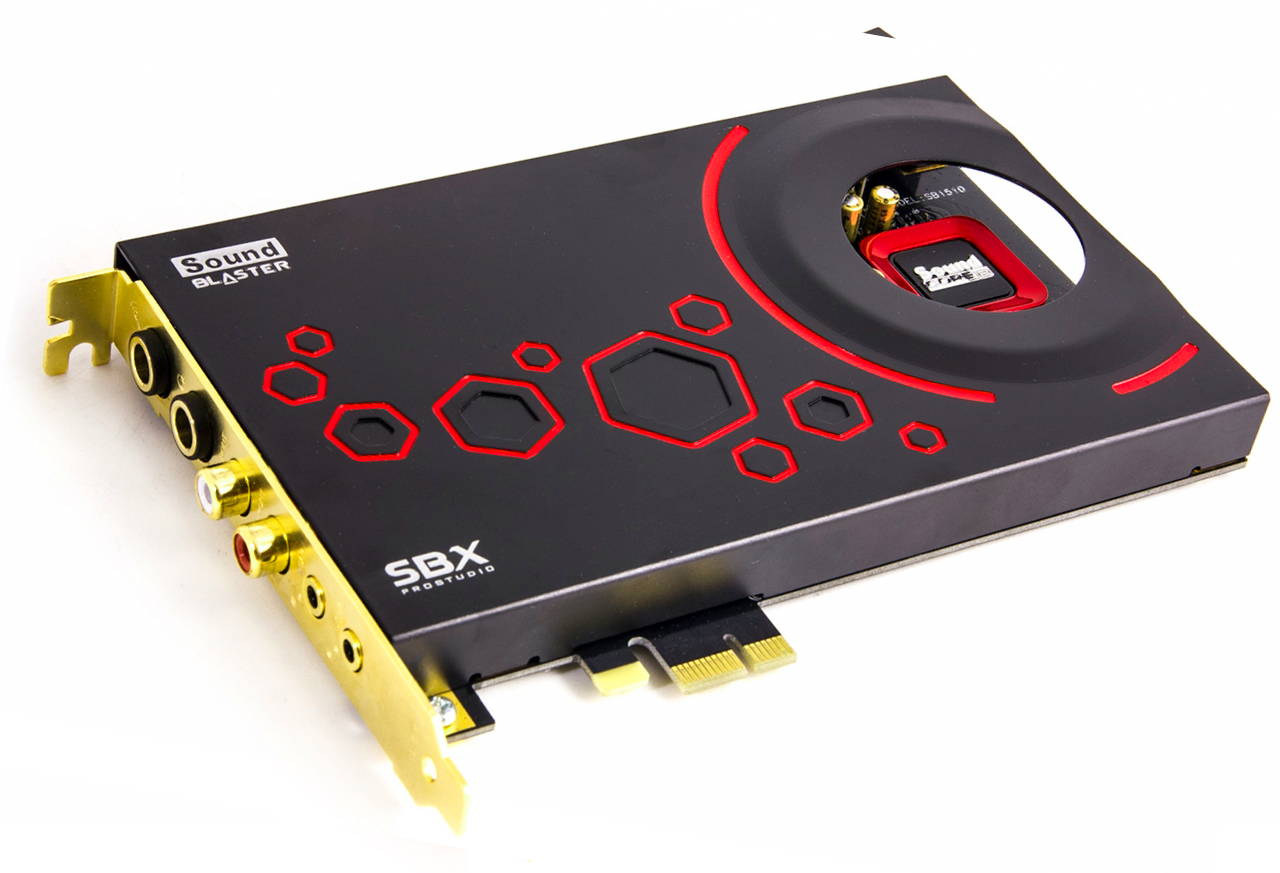

Звуковая карта

Все современные материнские платы имеют встроенные микросхемы, которые обрабатывают ввод и вывод звука, и хотя эти интегрированные решения вряд ли были надежны в прошлом, они продвинулись в геометрической прогрессии.

Единственная причина, по которой можно купить выделенную звуковую карту, заключается в том, что вам необходим надлежащий объемный звук 5.1 или 7.1, поскольку большинство специализированных звуковых карт имеют все необходимые входы и вычислительную мощность для обработки объемного звука.

Если вы планируете использовать только стереодинамики 2.0/2.1 и наушники, вам не нужно вкладывать деньги в звуковую карту. Но если встроенный чип выходит из строя, вы можете легко заменить его, не покупая совершенно новую материнскую плату.

Разные карты расширения

Карты расширения представляют собой разнообразную категорию карт на основе PCIe с различными функциями. Они могут включать внутренние модемы, адаптеры Wi-Fi, а также различные расширения портов ввода/вывода. Однако, как и в случае со звуковыми картами, они в основном не нужны, поскольку материнские платы часто имеют все функции, которые вам могут потребоваться.

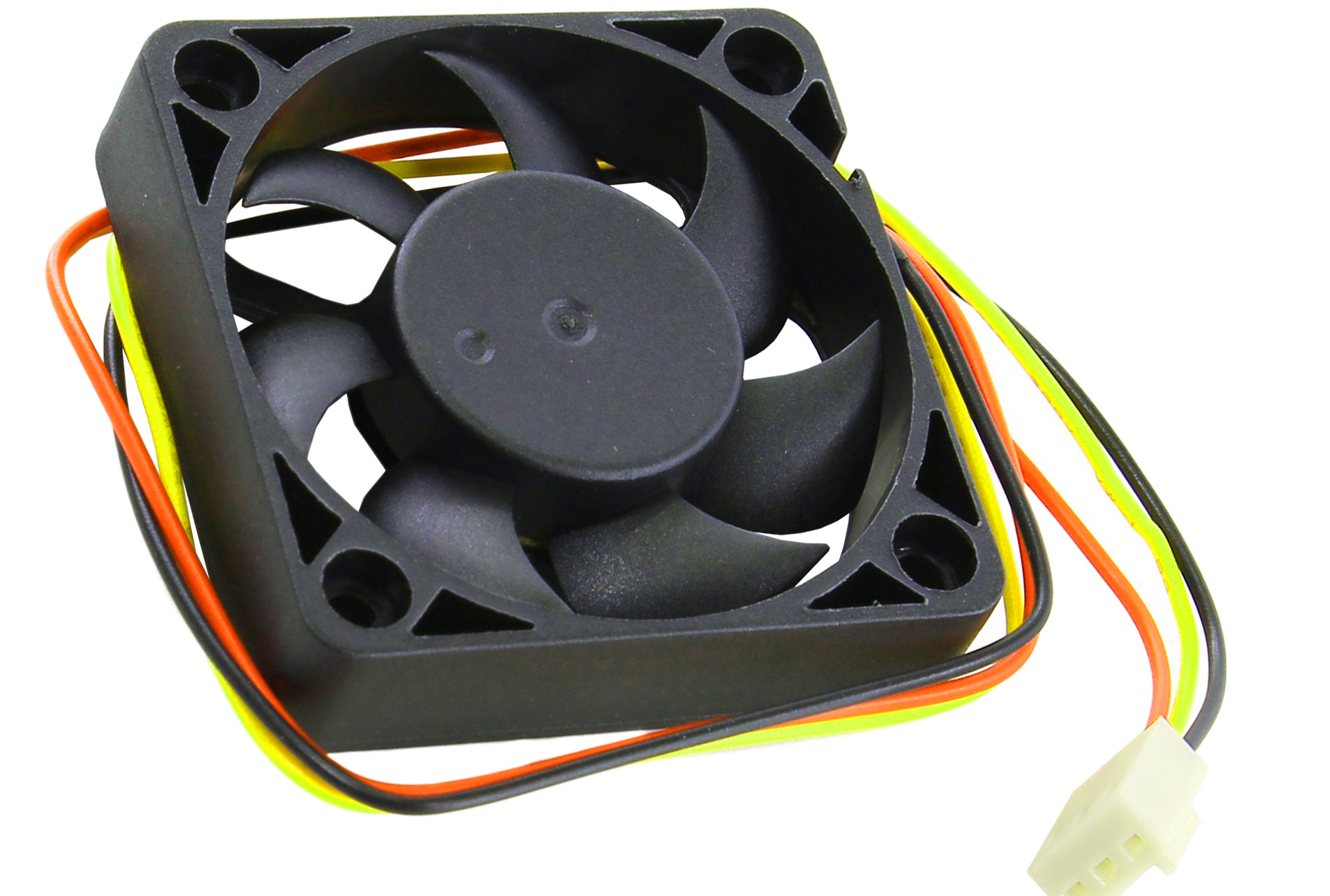

Кулер

Как следует из названия, это вентиляторы, установленные на корпусе, которые обеспечивают дополнительное охлаждение за счет улучшения воздушного потока внутри корпуса.

Это совершенно необязательно, но настоятельно рекомендуются получить как минимум один или два, особенно если планируете купить большую видеокарту, которая будет сильно нагреваться. Более того, вентиляторы со светодиодным или RGB-освещением также могут внести свой вклад в вашу систему в отделе эстетики.

Ключевые факторы, которые следует учитывать при поиске материнской платы в Интернете

Вот ключевые факторы, которые всегда следует учитывать при подборе материнских плат в Интернете. Этот мини-гайд поможет вам выбрать из множества предложений на рынке один лучший вариант.

Совместимость процессора

Настоятельно рекомендуется убедиться, что выбранная вами материнская плата совместима с вашим процессором. Если вы планируете использовать процессор Intel, ваша материнская плата должна быть совместима с набором микросхем Intel. Точно так же для процессора AMD ваша материнская плата должна быть совместима с набором микросхем AMD.

Поддержка RAM

Вторая важная вещь, которую следует учитывать, — это объем оперативной памяти, поддерживаемой вашей материнской платой. Обычно материнская плата поддерживает как минимум 32 ГБ, так и максимум 64 ГБ ОЗУ. В случае, если вы хотите расширить этот лимит, убедитесь, что ваша материнская плата поддерживает слоты 1xPCI и 1x PCI-E.

Разъемы M.2

Было бы здорово, если бы вы выбрали материнскую плату со слотами M.2. Это улучшит общую игровую производительность за счет увеличения скорости. Вы можете установить диск M.2, который считается очень быстрым по сравнению с твердотельными накопителями и жесткими дисками.

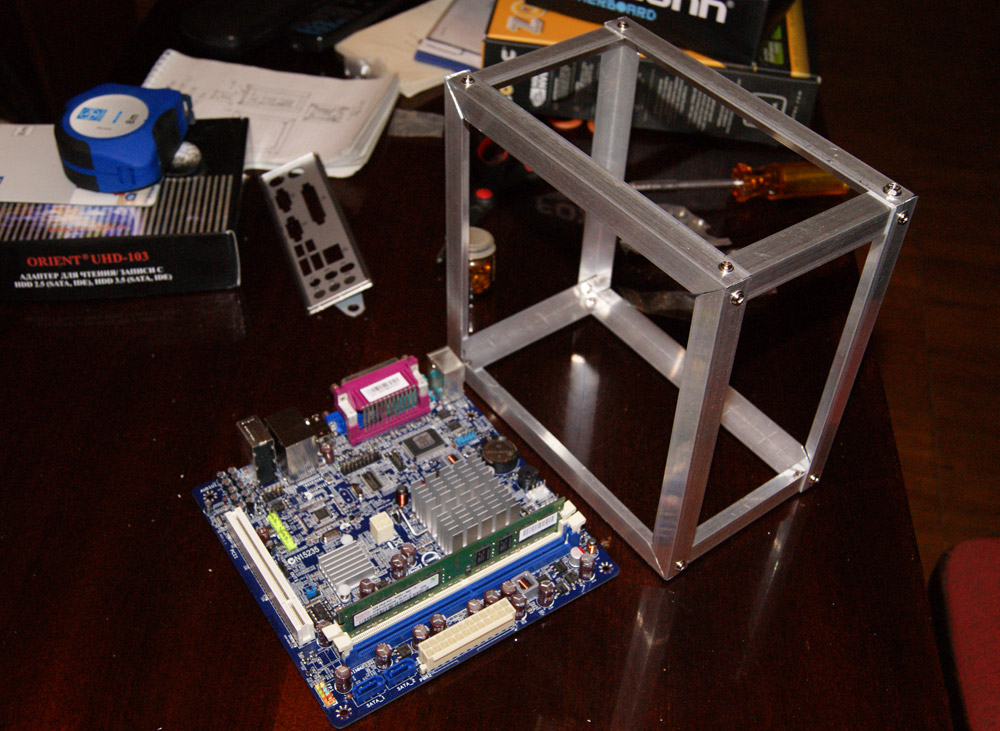

Размер корпуса ПК

На рынке доступны материнские платы разных размеров для размещения корпусов игровых ПК разных размеров (E-ATX, ATX, M-ATX или Mini-ITX). Таким образом, настоятельно рекомендуется искать игровую материнскую плату, которая легко вписывается в ваш компьютер.

Проверка стабильности работы и характеристик

Тестирование стабильности работы и производительности оборудования позволяет проверить работу компонентов с вновь выбранными параметрами и сравнить наш комплект с оборудованием других пользователей.

После сборки и запуска нового ПК стоит провести стресс-тест. Тест создает нагрузку на компоненты, которые должны имитировать интенсивную работу. Если после нагрузки компьютер не сообщает об ошибках и поддерживает безопасную температуру, значит, новая сборка безопасна и работает стабильно. Поэтому стоит воспользоваться специальной программой для тестирования компонентов.

Для проверки процессора используйте программу Prime95, для проверки RAM – Memtest86, а для проверки видеокарты – FurMark.

ЭТАП 13: дополнительные и очень нужные мелочи + периферия

Вам возможно также понадобятся:

• вентиляторы для вентиляции воздуха внутри корпуса;
• термопаста
• кабели, шлейфы, переходники;
• периферия

Вентиляторы необходимо покупать, если в выбранном вами корпусе их нет. Выбирайте вентиляторы максимально большого размера, какой только поддерживает корпус. Чем больше вентилятор, тем больше воздуха он сможет перегонять, и при этом будет издавать меньше шума, чем его более мелкие собратья.

Термопаста понадобится для установки кулера на процессор. Обычно в комплекте с боксовым (BOX) процессором идет термопаста, но как показывает практика, лучше купить качественную термопасту и использовать ее.

Также вам понадобятся кабели SATA для подключения жестких дисков и CD-ROM. Зачастую с материнскими платами в комплекте присутствуют несколько SATA-кабелей, имейте это ввиду.

Я не стал выносить периферию в отдельный этап. Выбор периферии – дело сугубо индивидуальное. Клавиатуру, мышь и монитор вы можете выбрать и без моей помощи

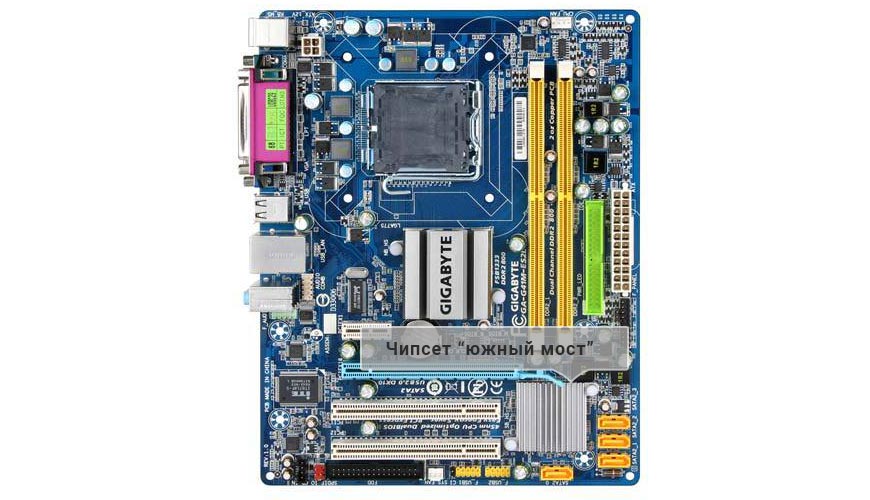

Чипсеты

Чипсет (второе название — «южный мост») является главным электронным компонентом материнской платы. Его микросхема распаяна в нижней правой четверти материнки, и прикрыта радиатором (а иногда и собственным кулером).

Он определяет количество и разнообразие смонтированных разъемов, возможности разгона процессора и встроенного видеоядра, объединение нескольких видеокарт в связку SLI/CrossFire и другие не менее значимые параметры.

Чипсеты Intel

Иерархия чипсетов Интел сложнее, нежели у АМД, поэтому начнем с «синих».

• Z590, Z490, Z390 — эта литера говорит о премиальности и оверклокрских возможностях платы. Такие чипсеты поддерживают разгон CPU и DRAM, работают с технологией кэширования данных на SSD Intel Optane и включают в себя 24 линий PCI-Express для распайки всевозможных разъемов.
• H570, H470, H370 — средний ценовой сегмент без возможности ручного разгона. В наличии 20 каналов PCIe, 6 портов SATA и 14 портов USB. Это хороший вариант для большинства, так как на его базе можно выбрать многофункциональную материнскую плату для компьютера 2021.
• B560, B460, B360 — выбор для игрового ПК за малые средства. В отличие от старших моделей, тут всего 16 линий PCIe, а число поддерживаемых PCIe M.2 накопителей ограничено одним модулем.
• H510, H410, H310 — самые урезанные чипсеты для низкобюджетных офисных плат. Тут всего 6 каналов PCIe, что не дает реализовать вменяемый интерфейс подключения устройств. Нет и поддержки PCIe M.2 дисков, фирменных функций кэширования. Эта материнка годиться для установки слабых CPU, предназначенных для работы в интернете, просмотра фильмов в высоком разрешении, офисных задач.
• X299, X99 — решения для плат под процессоры Intel Core X. Он отлично подходит для любых задач, будь то разгон компонентов или создание RAID-массивов. Тут присутствует поддержка технологии хранения данных Intel Rapid и поддержки памяти Intel Optane.

Чипсеты AMD

Потребительские чипсеты «красного лагеря» делятся на три модельных ряда плюс один профессиональный:

• X570, X470, X370 — самые топовые чипы от AMD с поддержкой разгона процессора и оперативной памяти. В старшей модели реализована поддержка 36 высокоскоростных линий PCIe 4.0, до 14 SATA портов и поддержка 10-гигабитных портов. Это лучшее решение для игр.
• B550, B450, B350 — золотая середина для игр и повседневного использования. Здесь все также присутствует разгон CPU/DRAM, но уменьшено число линий PCIe до 20. Доступных портов SATA и USB тоже стало меньше.
• A520, A320 — простые решения для офисных и мультимедийных ПК, не ориентированных на современные игры класса ААА. Чипсет потерял возможность разгона процессора, но ОЗУ все также можно гнать. Число доступных каналов PCIe стало 26, но устаревающего стандарта 3.0.
• X399, TRX40 — чипы плат под мощные и горячие CPU Threadripper. Тут есть поддержка 4-канальной ОЗУ, полноценный (вплоть до x16+x8+x16+x8) CrossFire и до 66 полос PCIe 3-го поколения. Этот монструозный набор пригодится в качестве рабочих станций, тестовых стендов и других специфических задач.

ЭТАП 2: AMD или INTEL?

Итак, вы определились какой компьютер вам нужен. Теперь пришло время определиться с будущей платформой, на базе которой будет собран компьютер. Это будет либо Intel, либо AMD, — от выбора платформы зависит итоговая цена компьютера, а также то, какой процессор будет использоваться в будущем компьютере.

Говорить, что лучше, AMD или Intel не берусь, в интернете уже давно ведутся ожесточенные споры на эту тему. У каждой платформы имеются свои преимущества и недостатки, но если охарактеризовать их в общих чертах, то можно сказать, что на платформе AMD получаются более дешевые компьютеры при примерно такой же мощности что и на платформе Intel. Если вы хотите сэкономить, либо ограничены в бюджете, то рекомендую присмотреться к AMD, на выходе получите довольно неплохой компьютер за меньшие деньги.

Какую материнскую плату выбрать? Питание материнской платы

Материнскую плату питает блок питания (БП), от которого через 24-контактный разъем подаются основные напряжения – это ±12 В, +5 В, +3.3 В. Такой разъем есть на всех материнских платах для настольных ПК. Это не все требуемые напряжения, но о них будет рассказано ниже, в соответствующем разделе, посвященном питанию процессора.

На иллюстрации приведена распиновка разъема. Провода имеют разный цвет, и по ним можно определить, какое напряжение/сигнал они передают.

Материнская плата от этого разъема передает необходимые напряжения на все разъемы и компоненты, но тут есть одна проблема. В первую очередь она связана с питанием дискретных видеокарт, особенно мощных. Дело в том, что через разъем PCI-Express можно обеспечить потребителя мощностью примерно до 75 Вт. Мощность же в 200-300 Вт для видеокарт – обычное дело. С такой нагрузкой материнская плата справиться уже не может.

Приходится звать на помощь БП, который через специальный разъем запитывает видеокарту. Или несколько, если используется более одного графического адаптера в режиме SLI/CrossFire. К сожалению, это не единственный на данный момент случай, когда требуется внешнее питание компьютерного компонента.

Настройка фильтров в интернет-магазине

Откройте раздел «Материнские платы» на сайте продавца.
Выберете желаемых производителей (ASUS, MSI, Gigabyte, ASRock).
Укажите сокет выбранного процессора (1200, AM4).
Укажите тип оперативной памяти (DDR4).
Выберете предпочтительные чипсеты (B560/H570/Z590, B550/X570).
Если хотите укажите формфактор (ATX, mATX).
Задайте другие важные для вас параметры.
Последовательно просматривайте все позиции, начиная с более дешевых.
Выберите несколько подходящих по параметрам и цене моделей.
Найдите эти модели на сайтах производителей, просмотрите все их параметры

Внимательно рассмотрите изображения, обращая внимание на количество, типы, расположение разъемов, систему питания и охлаждения.
Если сомневаетесь, поищите обзоры выбранных материнских плат, задайте вопросы в комментариях. Таким образом, вы получите оптимальную по соотношению цена/качество/функциональность материнскую плату, удовлетворяющую вашим требованиям за минимально возможную стоимость

Таким образом, вы получите оптимальную по соотношению цена/качество/функциональность материнскую плату, удовлетворяющую вашим требованиям за минимально возможную стоимость.

Лучшие материнские платы под сокет LGA 2066

ASUS ROG STRIX X299-E GAMING

Универсальная и дешевая материнка с чипсетом Intel X299, хотя она лучше подходит для Skylake-X. STRIX X299-E является серьезным устройством для обладателей 44-полосного процессора Core-X. Имеется восемь слотов DIMM, которые поддерживают до 128 ГБ четырехканальной оперативной памяти DDR4, работающей на скоростях вплоть до 4133 МГц. Осуществляется поддержка четырех сторонних SLI и CrossFire для нескольких видеокарт. Есть три слота PCI-E, а также два порта PCI-E x4 и один PCI-E x1. Можно использовать карту с двумя GPU, такую ​​как GeForce GTX 690 в одном слоте, и заполнить два других со стандартными картами.

Один из приемов ROG Strix X299 — это специальный радиатор M.2, который присоединяется к основному радиатору PCH. Два разъема М.2 поддерживают накопители Intel Optane (при условии, что BIOS обновлен), а также есть и другие полезные свойства, такие как полезное двузначное считывание жидкокристаллического дисплея и металлическое усиление вокруг слотов PCI-E x16. Диапазон портов USB подходит для повседневного использования. Большинство портов ROG Strix X299-E Gaming — это USB 3.1, который быстрее, чем USB 3, и также выигрывает за беспроводную связь. Встроены Bluetooth 4.2 и 802.11ac Wi-Fi. Панель ввода/вывода также включает пару разъемов для прилагаемой проводной антенны.

Преимущества:

• Хороший разгон;
• Эффективна с точки зрения мощности;
• Прочное встроенное программное обеспечение для освещения и управления;
• Контроллер Wi-Fi 867 Мбит/с.

Недостатки:

Недопустима конфигурация слотов с 28-полосными процессорами.

MSI X299 SLI PLUS

SLI PLUS относится к бюджетному сегменту материнских досок X299. Несмотря на это, она обладает широкими функциональными возможностями, включая поддержку двух дисков М.2, восьми портов SATA III и даже конфигурации Tri SLI. Платформа Х299 поддерживает четырехканальное расположение памяти. Слоты DIMM гарантируют 128 Гб памяти DDR4, в общей сложности работая на 4133+ в четырехканальном и 4500+ в двухканальном режиме. Разъем на SLI PLUS представляет собой LGA2066, который имеет на 55 контактов больше, чем его предшественник. Сокет легко совместим с большинством воздушных и жидкостных кулеров. Восемь портов SATA III, из которых шесть горизонтальных и один U.2.

Секция ввода/вывода включает порт PS/2, по четыре USB 2.0 и USB 3.1 Gen 1, USB 3.1 Gen 2 Type-A, USB 3.1 Gen 2 Type-C. Двойной Intel Gigabit Ethernet, оптический SPDIF и пять аудиоразъемов, а также кнопки Clear CMOS и BIOS Flashback, которые работают даже без процессора. MSI оснащен полностью цифровой системой подачи питания 9 + 1 от IR и управляется контроллером NIKOS PK832BA, достаточным для процессоров Skylake X. В целом, это плата с широкими возможностями подключения, которой просто не хватает функциональности Wi-Fi.

Преимущества:

• Продуманное расположение портов;
• Хорошая система охлаждения;
• Недорогая;
• Хорошее соотношение цена — качество.

Недостатки:

• Звук не самого высокого качества;
• Скромная комплектация.

MSI Z270 GAMING M5

Цена от 11000 руб.

Плата, входящая в топ лучших для геймерских ПК, собрана на основе чипсета Intel Z270 для процессоров Intel LGA 1151 с форм-фактором Standard-ATX. 3 слота PCI-E для 3 видеокарт. Эксплуатируется 64 ГБ поддерживаемой памяти DDR4 с максимальной частотой 3800 МГц.

Достоинства:

• с технологиями, способными выжать всю мощь процессоров Core i7, материнка призвана лечь в основу комплектации мощного ПК для геймеров;
• есть разъемы для SSD диска;
• работа ОЗУ оптимизирована за счет DDR4 Boost;
• светодиодная подсветка компонентов настраивается удаленно вручную (эксклюзивный дизайн);
• система охлаждения жидкостью контролируется автоматически и можно подключить 5-6 кулеров;
• дорожки так разведены, что сигнал от ОЗУ идет стабильным маршрутом до процессора.

Недостатки:

нет.

Какую материнскую плату выбрать? Дополнительные разъемы и коннекторы

Не только слотами памяти и процессора, чипсетом, разъемами PCI-E и M.2 богата плата материнская. Она может иметь ряд других разъемов, включая те, что выведены на заднюю панель для подключения самой разнообразной периферии.

Количество и номенклатура этих разъемов довольно широко варьируется у разных моделей материнок. Останавливаться на них смысла особого нет, а вот о тех коннекторах, которыми усыпана сама плата, немного поговорим.

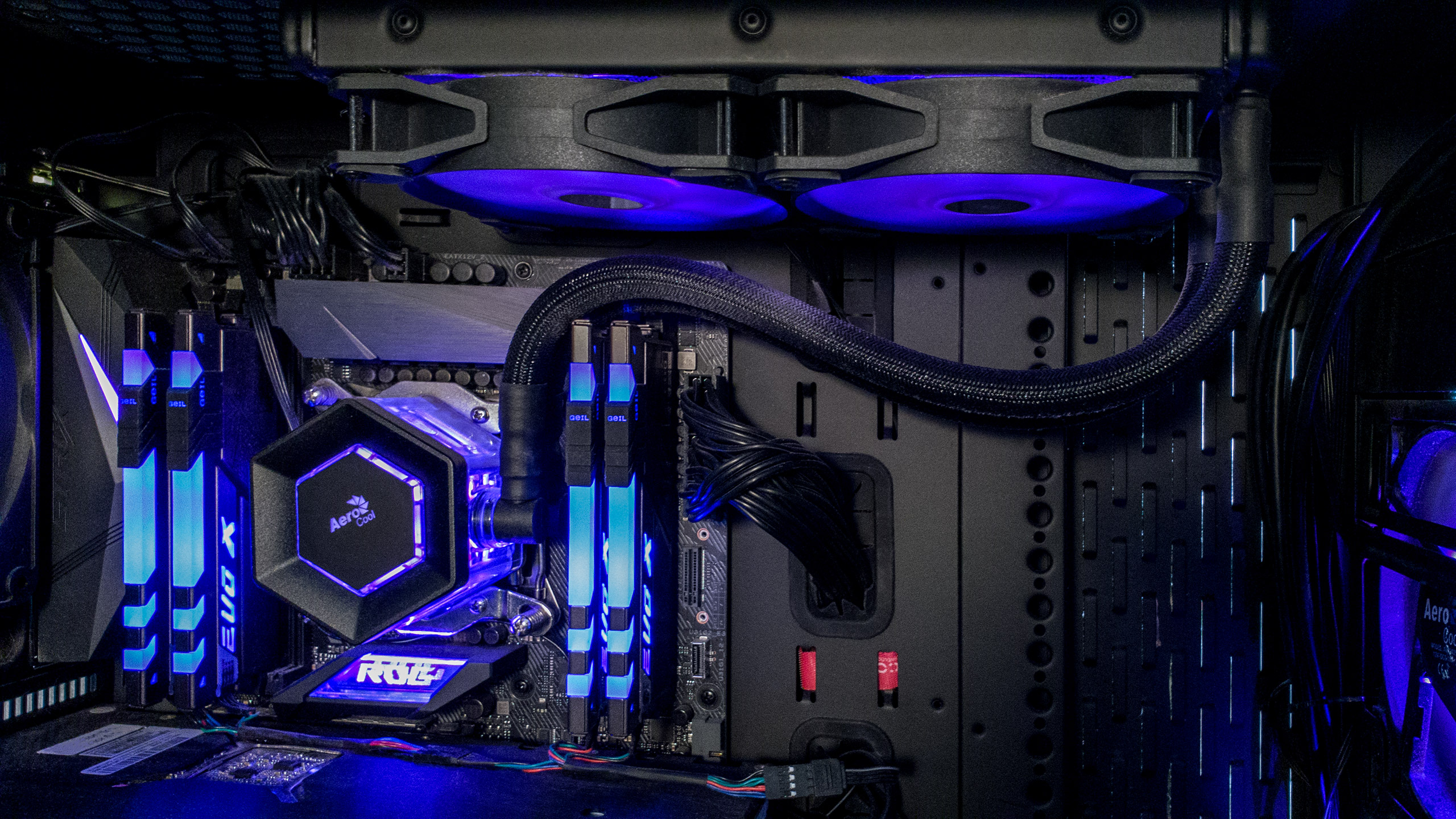

Разъемы для вентиляторов/помп СЖО

Система охлаждения – важная составляющая любого компьютера, и от качества ее работы зависит общее быстродействие системы. В любом ПК есть как минимум один (вентилятор блока питания не в счет) вентилятор – процессорный. Как правило, есть еще несколько коннекторов для подключения корпусных вентиляторов. В данном случае Gigabyte Z390 Aorus Pro позволяет подключить до 8 охладителей.

Возле процессорного сокета находятся два разъема. Один — для вентилятора обычного воздушного кулера CPU. Второй – для помпы водяной системы охлаждения. В левом верхнем углу находится еще один для корпусного вентилятора. на нижней грани есть еще три.

Справа есть еще два разъема, позволяющие подключить системы охлаждения с высокой нагрузкой (ток до 2 А), предназначенные для «водянки».

Разные модели материнских плат имеют разное количество таких коннекторов. Располагаться они могут в разных местах. О их наличии и возможности подключения того или иного вентилятора/помпы следует узнавать из мануала.

Разъемы для светодиодных RGB-лент

Рассматривая для примера плата позволяет подключить по две адресуемые и не адресуемые ленты, для чего имеются соответствующие разъемы. Два располагаются в правом верхнем углу, еще два – на нижней грани.

В других моделях системных плат их расположение и количество может варьироваться. Все подробности – в мануале на плату.

USB

На задней панели есть не все разъемы USB. На плате располагается еще несколько коннекторов.

В данном случае на материнке есть один коннектор для порта USB 3.1 Gen2 Type-C, два коннектора для USB 2.0 на нижней грани платы и один для подключения двух USB 3.1 Gen1 на опциональной фронтальной панели.

Другие разъемы

Помимо перечисленного, на плате есть также разъемы для подключения термодатчиков, аудиокабеля и колодка для кнопок и индикаторов передней панели корпуса. Их расположение и порядок подключения описан в мануале на материнскую плату.

Помимо прочего, на дорогих моделях, особенно ориентированных на оверклокеров, могут иметься переключатели режимов настройки системы, кнопки включения и перезагрузки, сброса настроек BIOS к заводским, индикатор POST-кодов и т. п.

Игровая материнская плата AMD

1. Asus Prime A320M-K

   Самым большим преимуществом плат A320 является цена – если она приближается к цене B450, её покупка теряет смысл. Этот самый дешевый чипсет AMD не позволяет разогнать процессор, но в остальном он предлагает вполне приличную функциональность. Если вы нацелены на самый дешевый комплект (например, на основе новой версии процессора Ryzen 5 1600 или APU) и можете купить плату A320 по привлекательной цене… почему бы и нет?

   Основные характеристики:

   • форм-фактор: microATX
   • сокет AM4
   • 2 слота DDR4 DIMM, 2133-3200 МГц
   • 2 слота M.2 PCI-E/SATA 3.0
   • 1 слот PCI-E x16
   • разъемы на задней панели: HDMI, D-Sub
   • звуковая схема 7.1

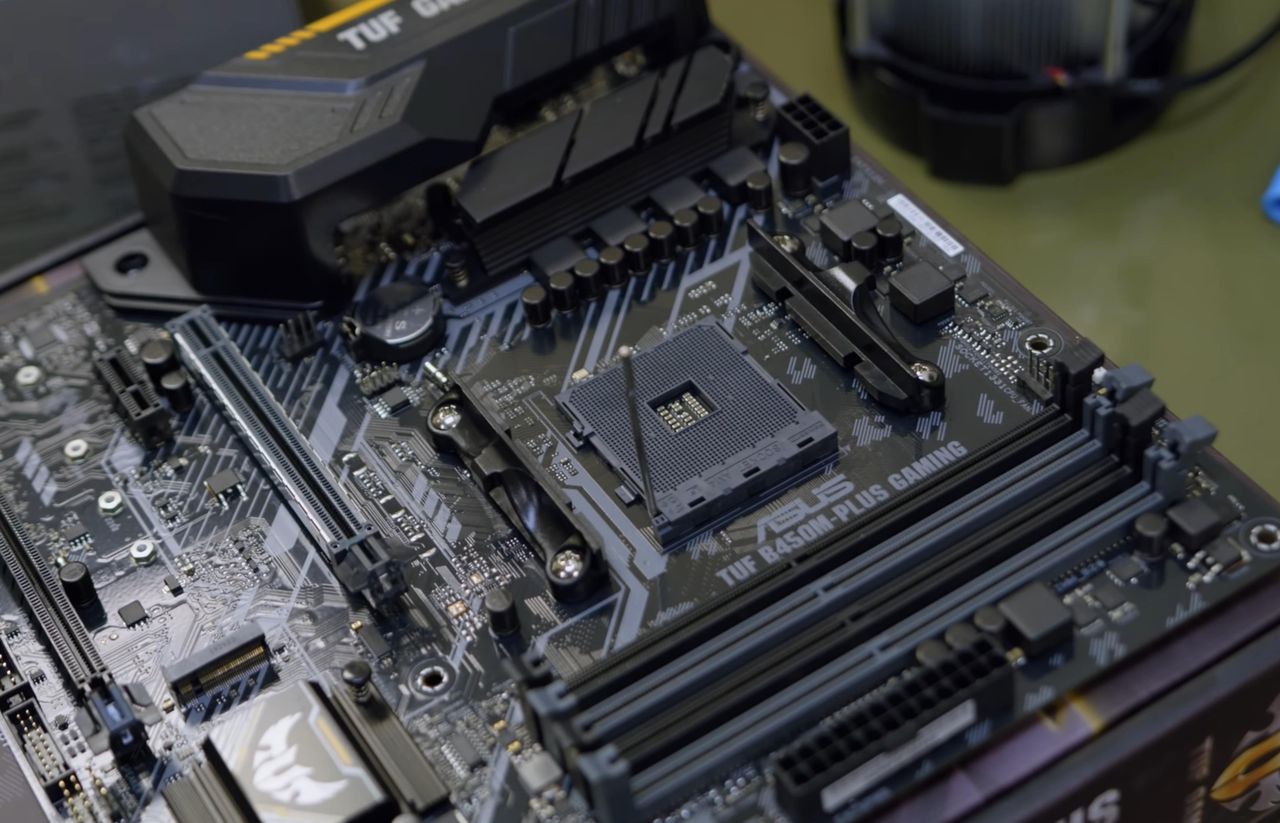

2. ASUS TUF B450-Plus Gaming

   В отличие от конкурентов, средний сегмент чипсетов AMD также позволяет разгоняться – возможно, не так сильно, как топовый чипсет X470 / X570, но всё же.

   ASUS TUF B450-Plus Gaming предлагает, среди прочего, два слота PCIe x16, один из которых усилен (чтобы более тяжелые графические карты не сгибали слот), USB типа C на задней панели, один разъём M.2. Серия TUF Gaming сочетает в себе хорошую функциональность с достойной ценой.

   Основные характеристики:

   • форм-фактор: ATX
   • сокет AM4
   • 4 слота DDR4 DIMM, 2133-3200 МГц
   • 1 слот M.2 PCI-E/SATA 3.0
   • 2 слота PCI-E x16
   • игровая с поддержкой CrossFire
   • разъемы на задней панели: HDMI, DVI, 1 x USB Type-C
   • звуковая схема 7.1

3. Gigabyte X570 Gaming X

   Gigabyte X570 Gaming X – хорошее решение для игроков, которые хотят испытать новейшие технологии, такие как PCI Express версии 4.0, но не хотят переплачивать. Цены на процессоры Ryzen 2xxx и 3xxx могут действительно соблазнять, и особенно последнее поколение, которое очень хорошо работает в играх. Для пользователей, которым нравится хвастаться компонентами, здесь была добавлена подсветка RGB Fusion 2.0.

   Основные характеристики:

   • форм-фактор: ATX
   • сокет AM4
   • 4 слота DDR4 DIMM, 2133-4400 МГц
   • 2 слота M.2 PCI-E/SATA 3.0
   • 2 слота PCI-E x16
   • поддержка CrossFire X
   • разъемы на задней панели: HDMI
   • звуковая схема 5.1
