Как установить и подключить розетку с заземлением: учимся заземлять розетки

Из чего состоит контур

Давайте разберем, как сделать заземление в частном доме своими руками на 220В. Чтобы погасить опасный потенциал, нужно создать контур. Контур состоит из внутренней и наружной части. Они соединяются в распределительном щитке, в котором происходит подключение всей проводки к автоматам и УЗО.

Часть, которая выходит на улицу, состоит из забитых в землю штырей, сваренных друг с другом при помощи металлических пластин толщиной 3-5 мм. К конструкции присоединяется специальная шина, которая входит в щиток и подключается к соответствующей планке. К ней же подключается и “земля” с техники через провода. Шина соединяется с электрощитком (точнее, пластиной) качественным медным кабелем нужного сечения.

Все соединения организуются болтовым способом через шайбы, чтобы не допустить появление окислов в результате взаимодействия металлов различных типов. Сделать контур сможет любой мастер, который освоил искусство сварки и работы с железом. Разберем, как правильно его собирать и подключать.

Использование лампы накаливания для тестирования розетки

Первый вариант тестирования заключается в использовании любой лампы накаливания, которая рассчитывается под напряжение сети, для этого потребуется изготовить самодельное устройство:

1. Подготовить патрон для лампы накаливания.
2. Подсоединить к патрону провод с двумя жилами (25 сантиметров).
3. Потом в патрон необходимо вернуть лампочку.

Концы проводников необходимо очистить от изоляционного слоя острым лезвием примерно на 8 миллиметров. Конечно, чтобы обезопасить себя, лучше установить на проводники наконечники – на этом изготовление тестирующего прибора завершается. Наглядный пример самодельного устройства для проведения проверки представлен на иллюстрации ниже.

При желании можно взять любой патрон с проводниками от ненужного осветительного прибора

Тестирование розетки лампочкой: пошаговая инструкция

Шаг 1. Необходимо подключить автомат питания электросети.

Подключаем питание

Шаг 2. Теперь следует взять подготовленный прибор и присоединить его концы на контакты розетки.

Если лампа ярко светит, то это свидетельствует о том, что электрическая цепочка целая, а прибор функционирует без перебоев

Шаг 3. Теперь останется проверить заземление. Так, конец одного провода прибора присоединяют к контакту заземляющей шины, а оставшимся концом дотрагиваются по очереди к контактам розетки.

Если при тестировании загорается лампочка, то розетка считается заземленной. В других случаях она не является безопасной.

Недопустимые способы заземления

Иногда некоторые пользователи пытаются вручную провести защитный контур не самыми надежными методами, что приводит не только к повышению риска поломки компьютера, но и увеличивает уровень опасности для человека. Рассмотрим несколько запрещенных методов заземления:

1. Крепление провода на батарею отопления. Если приварить заземляющий кабель прямо к трубе отопления, это приведет к поломке компьютера.

Соединение с газовой трубой. Такой тип заземления еще более опасный, поскольку повышается риск взрыва всей газовой системы, что несет за собой ужасные последствия.
К громоотводу. Подключение защитного контура к молниеотводу приведет к поломке всех ваших комплектующих.
Соединение с нулевым кабелем. Такой способ подключения небезопасен для пользователя, поскольку в любой момент фаза с напряжением двести двадцать Вольт может попасть на системный блок, что смертельно опасно для человека.

Заземляем компьютер в квартире

Во многих многоэтажках распределение электроэнергии происходит по одной и той же схеме, которую вы можете наблюдать на картинке ниже. Проводят напряжение с помощью четырех проводов, один из которых является нулем. Заземляется он на отдельной подстанции. Установить заземление в такой системе проще всего с помощью прокладки дополнительного проводника. Осуществляется это следующим образом:

1. Купите кабель заземления необходимой длины и проложите его от квартиры до распределительного щита. Лучше всего для проведения подобных работ подойдет провод с большим сечением, многожильный и выполненный из меди.
2. В щите нужно найти область, куда к металлической пластине прикручено множество проводников.

В свободном месте закрепите свой кабель болтом или саморезом. Перед этим правильнее зачистить конец провода, так будет надежнее.

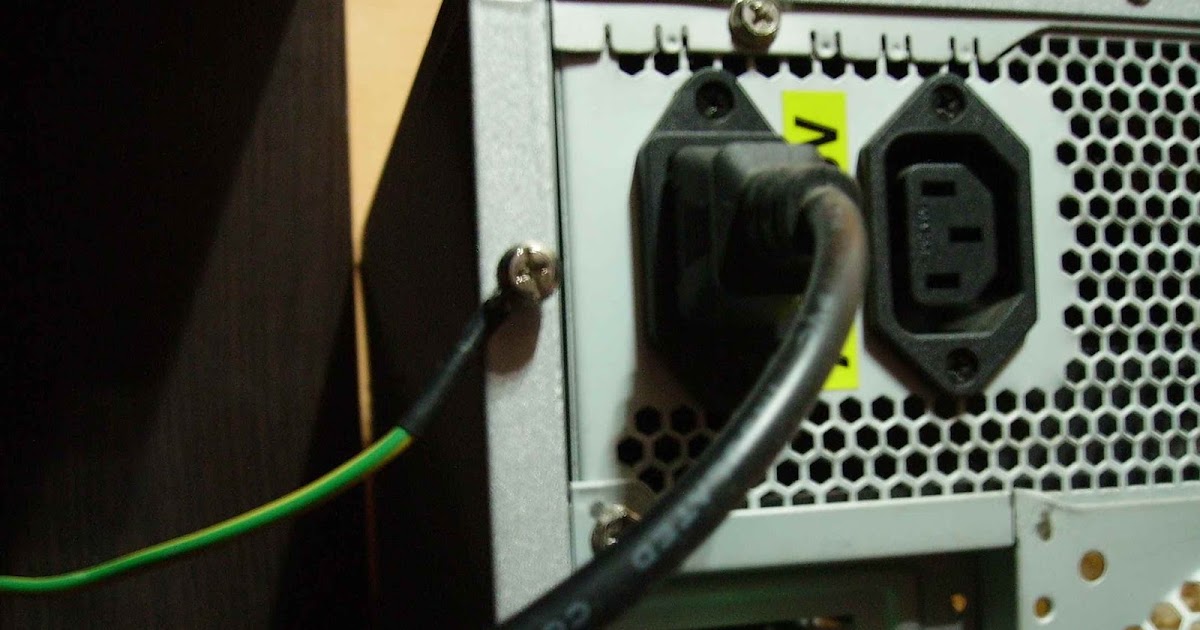

Осталось только присоединить другую сторону используемого кабеля к корпусу компьютера или контакту розетки. При подключении к системному блоку используйте резьбовое соединение.

Заземляем компьютер в частном доме

Если в частном доме реализована такая же система подачи электроэнергии, как и в многоквартирных постройках, тогда алгоритм проведения заземления ничем не отличается. Однако чаще всего в такой недвижимости передача тока производится по однофазной схеме. В этом случае требуется монтировать отдельный защитный контур. Сейчас во многих магазинах продаются уже готовые комплекты, поэтому сложностей данный процесс вызвать не должен.

Нужно лишь воткнуть в землю металлический штырь на глубину примерно полтора метра и закрепить на нем заземляющий провод. Второй конец кабеля подведите к системному блоку и соедините одним из методов, описанным в инструкции выше.

Конечно, заземление выполнить не так уж и сложно, однако если вы не обладаете никакими знаниями в электронике и не уверены в своих силах, лучше не беритесь за это дело. Доверьте его профессионалу, так все точно пройдет успешно.

Мы рады, что смогли помочь Вам в решении проблемы.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Каким 4 главным требованиям должно отвечать любое заземление

1. Защитное заземляющее устройство создается для эффективного отвода опасных потенциалов на контур земли, случайно проникающих на токопроводящие конструкции, не предназначенные для работы в составе электрической схемы.

2. ЗУ должно надежно соединять все составные части электроустановки, включая конструкции открывающихся металлических дверок шкафов и щитов. Обычно для этого используют гибкие медные проводники с оболочкой желто-зеленого цвета.

3. Общее сопротивление электрических контактов системы заземления регламентировано пунктом 1.7.103. ПУЭ. Оно не должно быть выше, чем 4÷30 Ом.

Этим достигается надежность протекания аварийных токов на глухозаземленную нейтраль генератора в сети 220 вольт.

4. На этапе строительства необходимо предусматривать равномерность распределения нагрузок за счет монтажа системы выравнивания потенциалов.

Полезная информация

Во многих ситуациях вопрос обеспечения безопасности электроустановки можно решить не только за счет установки ЗУ, но и переводом сети электроснабжения со схемы с глухозаземленной нейтрали на изолированную простым подключением к разделительному трансформатору.

Этот способ широко применяется на всем медицинском оборудовании, а разделительные трансформаторы имеются в продаже.

Особенности заземления в доме

Как заземлить стиральную машину если при постройке дома не учли установку заземляющих устройств. Ответ на этот вопрос будет логичным — сделать заземление с ноля или использовать уже знакомые методы. От этого выбора зависит дальнейшая работа и сроки эксплуатации электрических приборов.

Процесс проведения заземления в доме несколько отличается от подключения в квартире. Кроме того, что необходимо подключиться к электрическому щитку, еще потребуется смонтировать заземляющий контур.

Его нужно делать самому и вкапывать в землю. А от него уже подключать заземляющую жилу и протягивать в дом. Все, что касается щитка, делается аналогичным образом, как и в квартирах.

Этапы

Монтаж заземляющего контура осуществляется следующим образом:

1. Для устройства понадобится три стальные трубы от 1,5 м длиной, которые нужно заплескать с одного края, чтобы лучше входила в землю.
2. Далее нужно выкопать траншею треугольной формы и глубиной не менее полметра.
3. После этого трубы вколачивают в землю, так чтобы получился равнобедренный треугольник со стороной 1 м. Трубы должны быть зарыты неполностью, 10–15 см нужно оставить над поверхностью земли.
4. Затем к этим электродам на глубине 0,5 м привариваются металлические полосы, либо арматура, так, чтобы получилась цельная треугольная металлоконструкция.
5. К поперечкам приваривается полоса, которая выводится наружу и фиксируется к несущей стене постройки. Далее к этой полосе при помощи клемы и болтов прикручивается провод, который будет идти к счетчику.
6. Земля соединяется с шиной, от которой идет разводка по всему дому.

Современные машинки оснащены специальным болтом заземления на задней панели. К нему и прикручивают заземляющую жилу.

Варианты

Есть и другие способы подключения земли для стиральных машинок в своем доме. Они схожи с теми, что применяются для заземления в коммунальных квартирах, за исключением метода, который подразумевает соединение с коммуникациями — водопроводом, канализацией или теплотрассы.

Однако самым правильным и надежным является создание индивидуального заземляющего контура.

Рекомендации

Для осуществления и прокладки электрической сети с заземлением необходимо использовать цельные кабеля, а если нужно сделать соединение, то стык должен быть хорошо изолирован и находится в специальном коробе.

Специалисты рекомендуют осуществлять периодическую заливку грунта, где расположен заземляющий контур. Это лучше делать летом, когда температура воздуха достигает 35 градусов. Для этого разводят 0,5 кг соли на ведро воды. Эта процедура поможет распределить электрический ток в сухом грунте.

Ошибки

При проведении заземления посредством установки поглощающего контура, встречаются следующие ошибки:

• использование металлических материалов слишком маленького диаметра;
• несоответствие размеров горизонтальных и вертикальных элементов контура;
• некачественное соединение при сварочных работах;
• отсутствие паспорта и схемы поглощающего контура.

Особенности заземления в квартире

Если в жилище не предусмотрено заземление, то для его прокладки нужно обратиться в соответствующие инстанции.

Однако если нет времени возиться с бумажной работой и стоять в очередях, то обезопасить квартиру можно своими руками. Если придерживаться правил и делать все согласно инструкциям, то все получится.

Этапы

Самый правильный и проверенный способ установки заземляющего устройства предполагает прокладку трехжильного кабеля от распределительного щитка питающего квартиру. Подключение производится в несколько этапов:

• Первым делом потребуется установить 2 шины — ноль и землю, если они не предусмотрены ранее.
• Затем к этим контактам будет подключаться проводка для бытового оборудования.
• В розетке следует заменить кабель на трехжильный, желательно с медными жилами.
• После этого подключают провода по такой схеме: минусовой провод протягивают от розетки к нолю коробки, плюсовой провод розетки к фазе, посредством автоматики и устройства защитного отключения (УЗО). А заземляющую розеточную жилу подключают к заземлению в щитке.

Варианты

Существует несколько вариантов, как самостоятельно решить данную проблему, однако не все они являются вполне законными или безопасными. Чтобы заземлить стиральную машинку используют следующие методы:

1. Выводят индивидуальную розетку и подключают к распределительному щитку, в котором имеется заземляющая шина.
2. Используют различные системы защиты типа УЗО или автоматы.
3. Методом распределения потенциальной энергии бытовой техники.
4. Соединяют корпус машинки с металлическими коммуникациями — водопроводами, канализационными трубами или системой отопления.

Последний способ не является законным, поэтому его лучше использовать в крайних случаях или временно, пока не будет постоянной заземляющей системы.

Рекомендации

Не стоит использовать систему отопления в роли заземления длительный период, так как со временем металлические трубы под воздействием электрического тока начинают портиться, а метал быстрее поддается коррозии. Это касается водопровода и канализации.

Лучше всего использовать законные методы и доверить установку заземления опытным специалистам. Это избавит от лишних проблем и обезопасит квартиру.

При самостоятельном монтаже не стоит забывать о правилах безопасности в работе с электричеством.

Ошибки

Многие жильцы коммунальных квартир совершают практические одни и те же ошибки. Самые распространенные из них:

• использование системы ТТ без защитной системы отключения;
• когда заземляющий провод не имеет связи с нулевым проводником;
• установка заземляющего контура, без замеров сопротивления;
• использование коммуникаций водоснабжения, теплосети или канализации.

Возможные неисправности электросети при неверном подключении

Неправильное подключение электропроводов может привести к возникновению неисправностей в электросети. Приборы учета электроэнергии будут работать неправильно, показывать меньшие или большие значения, чем положено.

В первом случае это может привести к крупным штрафам, если обслуживающая компания обнаружит ошибку. Некорректно будут работать устройства защиты отключения и автоматы в распределительном щитке.

При больших перепадах напряжения они не обеспечат защиту электроприборов, бытовой техники, что спровоцирует ее порчу.

Неправильная схема подключения может привести к тому, что заземление перестанет выполнять свою основную функцию. В результате возникает риск поражения людей током.

Нужно ли вообще заземление в частных домах

Как и говорилось выше, заземляющий контур является отличной мерой безопасности для домовладельцев. Но действительно ли нужно заземление в частных домах? Сейчас всё объясним как с точки зрения безопасности, так и исходя из требований законодательных актов.

Заземление не является идеальным средством защиты от поражения электрическим током, поскольку не все конструкции способы отвести большое количество энергии практически мгновенно. Несмотря на это, даже уменьшение накопленного потенциала позволяет существенно снизить силу поражения электрическим током. В критических ситуациях это позволяет избежать массы неприятностей, включая летальный исход.

Кроме практической необходимости, стоит учесть и требования законодательных норм, которые вполне понятны и прозрачны.

Согласно ГОСТ, СНиП и ПУЭ все жилые помещения обязаны быть оборудованными подобными системами защиты. Нижним порогом в требованиях для монтажа таких контуров является электроснабжение переменным током от 100 Вольт и более 40 Вт.

Таким образом 90% всех бытовых сетей в нашей стране должны оборудоваться подобными узлами для обеспечения защиты домовладельцев от травматизма.

Также контур заземления является одной из эффективных мер пожарной безопасности. Небольшие очаги возгорания, или большие пожары, приносят намного больше убытков, чем стоимость установки заземления, поэтому стоит обязательно оборудовать собственный дом подобной конструкции.

Интересный факт — отсутствие заземления в частном доме может негативно сказываться на качестве мобильной связи. Незаземленная электросеть создает массу помех для практически любой электроники, поэтому многие задаются этим вопросом лишь после того, как сталкиваются с помехами в работе оборудования.

Также стоит учесть — хотя система заземления и громоотвод имеют схожие принципы действия, контуры этих систем ни в коем случае не должны кольцеваться. В случае с ударом молнии, такой ход может привести к еще более негативным последствиям. Мощнейший электрический разряд попросту уничтожит всю электронику, а также в результате способен создать очаг возгорания внутри или снаружи дома.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить водонагреватель в частном доме, не монтируя при этом всей системы защиты.

Знак заземления ГОСТ-21130

Сделать это довольно просто, используя естественный заземлитель. От  него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Швы соединения на шинах должны быть качественно проварены

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

типа грунта

времени года

глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

намного долговечнее

на порядок проще в монтаже

и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Технические требования к сопротивлению заземляющих контуров

С теорией разобрались, можно переходить и разбору технической составляющей данного вопроса. Для частных домов предварительно стоит изучить главу 1.7 ПЭУ, которая регламентирует монтаж контуров заземления в сетях до 1000В. Именно в эту категорию входят все жилые частные дома, поэтому при подборе компонентов нужно руководствоваться именно этим стандартом.

В соответствии с этим документом сопротивление может достигать нескольких показателей:

• До 0.5 Ом для электроустановок напряжением свыше 1000 Вольт с большими токами замыкания на землю (более 500 А).
• До 4 Ом для установок до 1000 Вольт (нужная нам категория частных домов, дач, коттеджей).
• Не более 10 Ом для электроустановок с напряжением свыше 1000 В и маленькими токами замыкания на землю.
• Не более 10 Ом, если общая суммарная мощность электроустановок не превышает 100 кВА.

Вот так и выглядит нормативная документация, позволяющая подобрать правильные параметры контуров заземления при подборе материалов и компонентов для их монтажа. Теперь же перейдем к изучению сами конструкций, позволяющих эффективно отводить большие токи замыкания в землю.

Можно ли включать компьютер через стабилизатор для телевизора?

Как известно, основная задача стабилизаторов — выравнивать напряжение до стандартных 220 В при его отклонении на 30-50 В. Если другие неприятности в сети встречаются редко, то стабилизатор способен частично решить ваши проблемы при условии, что он обеспечивает выходную мощность не менее 200 Вт. Для компьютера хватит, а вот монитор в этом случае все равно придется запитывать напрямую через розетку. Предпочтительнее использовать так называемые активные стабилизаторы напряжения. Феррорезонансные устройства для этих целей подходят меньше, поскольку в случае резких скачков напряжения они способны вывести из строя блоки питания компьютерных устройств.

Какие бывают розетки?

Розетка – это деталь электросети, которая имеет простую форму. Она представляет собой плато в виде окружности или прямоугольника. При этом изготавливают розетки только из безопасных материалов, которые не проводят ток (пластмасс, керамика, фарфор и подобные).

Задняя часть плато ровная, на передней же имеются специальные выступы под контакты, обычно они изготавливаются из цветных металлов. Фиксируются контакты плотно с помощью специальных заклепок, а для соединения с электропроводкой на них имеются винтовые крепления. Производителями выпускаются розетки с уже имеющимися шинами заземления и без них.

Сверху конструкция закрывается крышкой, где имеются проемы под вилку

Таблица №1. Различные варианты бытовых розеток.

Вид, иллюстрация	Описание
Евро-розетка	Такая конструкция розетки соответствует всем стандартам безопасности, которые установлены Европой. Здесь присутствуют специальные биметаллические платины заземления.
Устаревший вариант	Этот вариант розетки не принадлежит к какому-либо конкретному производителю и не имеют евро-протокола. К тому же, такие аксессуары не рекомендуют устанавливать с точки зрения безопасности из-за отсутствия пластин заземления.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

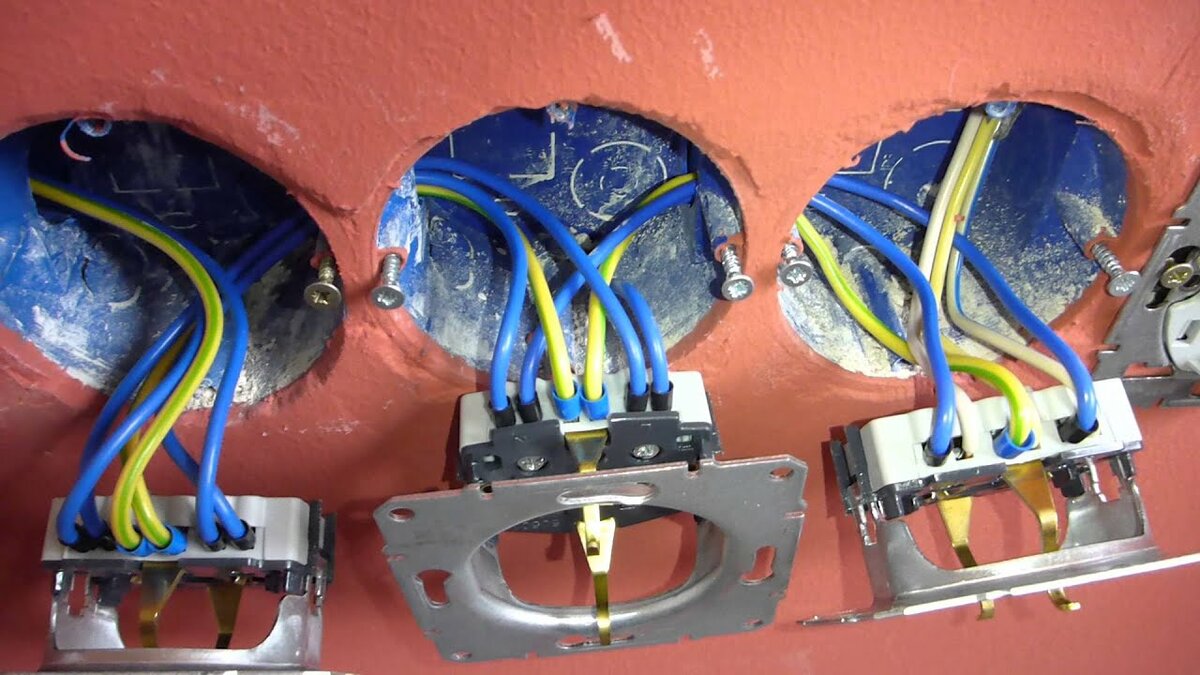

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Зачем заземлять компьютерную технику

Такие защитные мероприятия носят рекомендательный характер. Конкретного документа, регламентирующего необходимость технологического заземления вычислительной техники, не существует.

Нормативным документом с наиболее актуальными материалами, обосновывающими значимость проведения таких работ, выступает ГОСТ Р 50571.22 (Заземление оборудования обработки информации).

Правильное производство заземляющих работ компьютерной техники позволит:

1. Исключить пагубное воздействие статического электричества на устройство. Для этого пользователь должен защитить системный блок от статики. Потенциал статического электричества может достигать нескольких кВт. Такой разряд способен нанести существенный вред электронным компонентам ПК. Устройство системного блока, в частности внутреннее обустройство блока питания, схематически обустроено под отвод импульсных скачков в сети и напряжений статики. Реализуется отвод посредством специальных элементов (диоды, супрессоры, конденсаторы и т. п.), которые находятся на платах системного блока. Электрическое соединение всех заземляющих точек в одну позволяет реализовать заземление устройства двумя способами: заземлить корпус или подключить блок питания к заземленной розетке при помощи провода с заземлением.
2. Предотвратить поражение током пользователя ПК. К примеру, на корпусе создается потенциал и происходит следующее: человек одновременно прикасается к отопительному прибору и к металлическим компонентам корпуса ПК (неокрашенным). Показатель в 110 вольт переменки напряжения на корпусе устройства не представляет смертельной опасности, но все же пользователь ощутит дискомфорт от удара. При наличии заземления такой разряд уйдет в землю через проводник с незначительным сопротивлением.
3. Уменьшить воздействие электромагнитных излучений. Современные технологии производства различной вычислительной техники реализуются в соответствии с правилами норм безопасности. Одним из основных требований такой документации выступает уменьшение уровня электромагнитных излучений устройств. Добиться качественного результата, уменьшив уровень такого воздействия, невозможно, если устройство не заземлено. У пользователей при частой и продолжительной работе с ПК могут наблюдаться головные боли и переутомление.
4. Снизить воздействие внешних наводок. Наводка — дополнительное напряжение в проводнике, возникающее вследствие паразитных сигналов от разных электромагнитных полей. На практике особенно четко отображается такое воздействие, когда построена домашняя сеть. Наводки выступают одной из основных причин возникновения помех в локальной сети дома (фон и шум аудиосистемы ПК). Особенно актуально исключить такие помехи, когда устройства предназначаются для эксплуатации в офисе. Если заземлены все ПК сети (домашней или офисной), их производительность будет намного эффективнее.

Съемная боковая стенка системного блока должна быть всегда закрыта. Заземленный, полностью закрытый металлический корпус будет служить защитным экраном, уменьшая потенциал негативного воздействия на пользователя.

Все существующие требования о том, как заземлить компьютер, основаны исключительно на рекомендациях о правильной реализации работы с вычислительной техникой.

Отсутствие заземляющего провода: какая опасность?

Когда в доме появляется стиральная машинка, надо позаботиться и о её безопасности. Если подключение будет неправильным, есть вероятность пострадать от удара током.

Это способствует тому, что чувствительная электроника выходит из строя раньше времени. Починка и замена потом осуществляются с некоторыми сложностями, требуют дополнительных затрат.

Большая часть выпускаемых моделей электроники рассчитана на эксплуатацию совместно с трёхпроводной сетью, состоящей из нескольких компонентов:

1. Нулевой проводник.
2. Фазовый проводник.
3. Заземляющий проводник.

В старых домах или хрущёвках мы чаще всего видим использование только двух проводников. Стиральные машины оборудуются специальными фильтрами, призванными блокировать нежелательные скачки по частоте тока. Блокировка включается, как только превышается показатель в 50 Гц.

Если есть такой фильтр, и используется двухпроводная проводка, 110-​Вольтное остаточное напряжение образуется на поверхности корпуса. Из-​за постоянного высокого уровня влажности вероятность поражения током только увеличивается, о чём так же всегда стоит помнить.

Нужно ли заземление в частном доме

Нужно ли заземление в частном доме? Обязательно. Суть системы – обеспечить электрическому заряду кратчайший путь для разрядки в грунт. Согласно законам физики, он будет искать проводник, обладающий минимальным сопротивлением. И контур, о котором пойдет речь далее, является именно таким. И даже если «доза» будет настолько велика, что заземлитель не сможет отвести ее полностью, через человеческое тело пройдет лишь малая часть, которая не причинит вреда. Разве что, возможно, вы почувствуете легкую кратковременную дрожь. Отсюда видно, что правильное заземление – гарантия электробезопасности.

Согласно ГОСТ, СНиП и ПУЭ каждое жилое сооружение в обязательном порядке оснащается такой системой защиты от замыкания и блуждающих токов. В нормативных документах в частности говорится, что заземление для дома монтируется, если проектная напряжение в цепи электроснабжения с переменным током от 100 В превышает отметку в 40 Вт. Еще одной задачей, которая решается при помощи заземлителя, является обеспечение пожарной безопасности. В результате замыканий часто происходит возгорание, затем пожар, и тогда затраты на восстановление (если таковое возможно) несоизмеримо больше со стоимостью монтажа контура заземления.

Как правильно сделать заземление в частном доме спрашивают и те, кто столкнулся с проблемой плохого сигнала. Если недалеко находится мощный излучатель, помехи при использовании телефона, телевизора, компьютера, радиоприемника неизбежны. Но если защитить здание, принимаемый сигнал всегда будет отличным. Но только не путайте эту систему с громоотводом. В последнем случае целевое назначение одно – отвод разряда молнии. При замыкании молниеотвод никак не сможет защитить людей от поражения, а приборы от перегорания. Однако общий принцип действия в обоих случаях идентичен.

При монтаже ни в коем случае не соединяют контуры громоотвода в доме с заземлением. Каждая из систем работает независимо. Тогда в случае попадания молнии скачка напряжения не случится. Если же случится эффект индукции, заземлитель «выведет» ток из цепи, чем обеспечит безопасность. Причем у каждой системы безопасности есть подземная часть. Она может быть общей только при достаточном сечении. Разводка всегда обособленная. Наличие одного средства защиты не исключает необходимость установки другой.

Заключение

Заземление в частном доме необходимо – это неоспоримый факт. Но от того, насколько правильно оно выполнено будет зависеть работоспособность защиты. Так же стоит подумать и о дополнительном оборудовании, установить устройства защитного отключения или дифавтоматы. Только полностью укомплектовав систему защитного заземления, появится уверенность в безопасности проживающих с Вами близких. Грозозащита не столь необходима, но при наличии возможности ее монтажа, лишней она уж точно не станет, а при ударе молнии спасет не только имущество, но возможно и жизнь.

Такие болтовые соединения в земле делать не стоит

Надеемся, читатель нашел интересующую информацию в сегодняшней статье. В обсуждениях ниже всегда можно задать вопрос, если осталось что-то непонятным. Наша команда постарается ответить на него как можно более полно и быстро. Если же есть опыт в подобной работе, убедительно просим поделиться им с другими читателями – это может помочь.

А напоследок предлагаем посмотреть довольно познавательный ролик на сегодняшнюю тему:

Watch this video on YouTube

Предыдущая ИнженерияВидеодомофон для квартиры с подключением к подъездному домофону: помощь в выборе и подключении
Следующая ИнженерияТвердотопливные котлы длительного горения с водяным контуром: особенности, виды и популярные модели
