Как починить не рабочую зарядку от ноутбука

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки. Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых ненадежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.

Утилиты и справочники.

cables.zip – Разводка кабелей – Справочник в формате .chm. Автор данного файла – Кучерявенко Павел Андреевич. Большинство исходных документов были взяты с сайта pinouts.ru – краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны, GPS-приемники, аудио, фото и видео аппаратура, игровые приставки и др. техника.

Конденсатор 1.0 – Программа предназначена для определения ёмкости конденсатора по цветовой маркировке (12 типов конденсаторов).

Transistors.rar – База данных по транзисторам в формате Access.

Проверка блока питания

Хотя импульсный БП и не относится к числу радиоэлектронных схем начального уровня, его диагностика и ремонт своими руками доступны многим людям, имеющим базовые знания и навыки в области радиоэлектроники. Рассмотрим типовую процедуру проверки снятого с компьютера БП:

  1. Подключите к выводам +3,3В, +5В и +12В мощные нагрузочные резисторы, рассчитанные на ток около 1А и соответствующую мощность. Это нужно для избежания неправильной работы некоторых блоков без нагрузки.
  2. Подайте на блок сетевое питание.
  3. Проверьте наличие напряжения на линии +5VSB. Оно должно возникать непосредственно после включения блока в сеть.
  4. Замкните вывод PS-ON на корпус БП. При этом на силовых выходах БП и выводе PG должны установиться соответствующие напряжения.

Возможные варианты неисправностей:

При включении питания отсутствует дежурное напряжение. Если при этом БП запускается и генерирует управляемые напряжения, проверьте работоспособность импульсного преобразователя дежурного напряжения (наличие импульсов на первичной обмотке его трансформатора), исправность выпрямителя (наличие постоянного напряжения не менее 9В на входе микросхемы 7805) и работоспособность стабилизатора (на выходе микросхемы 7805 должно быть +5В).
Если присутствует дежурное напряжение, но БП не запускается, попробуйте принудительно запустить ШИМ-контроллер следующим образом:

При отсутствии генерации импульсов на обозначенных ножках микросхемы потребуется ее замена

В противном случае следует обратить внимание на выходной каскад преобразователя, особенно – коммутирующие транзисторы.
Если нет дежурного напряжения и БП не запускается, последовательно проверьте входной выпрямитель: целостность предохранителя и терморезистора, отсутствие обрывов в обмотках дросселей. Однако наиболее часто встречающаяся неисправность – это выгорание диодного моста в результате короткого замыкания в конденсаторе фильтра

Это будет сразу заметно и по характерному запаху, и по сгоревшим диодам.
Если же отсутствует напряжение только на одном из управляемых силовых выходов, стоит в первую очередь обратить внимание на выпрямительный диод и фильтрующий конденсатор этой цепи.

Импульсный блок питания

Для обеспечения нагрузки майнеров применяются ИБП различной мощности. В данном материале подробно рассматривается БП применяемый для разных моделей асиков.

В конструкцию ИБП APW7 входит:

  • корпус – из экранированной металлической коробки
  • печатная плата ИБП имеет установленные радиотехнические компоненты
  • система охлаждения состоит из принудительного вентилятора
  • провода необходимые для подключения нагрузки

Основную функцию выполняет плата с расположенными на ней элементами.


Сторона монтажа APW7

Элементы расположенные на печатной плате ИБП:

  1. FUSE предохранитель
  2. Варистор
  3. Конденсатор сетевого фильтра
  4. Дросселя
  5. Блокировочные конденсаторы
  6. Конденсатор сглаживающий
  7. Фильтрующие конденсаторы
  8. Силовые транзисторы
  9. Разъем для подключения вентилятора
  10. Сглаживающие конденсаторы синхронного выпрямителя
  11. Выходной трансформатор
  12. Диод
  13. PFC транзистор
  14. Терморезисторы NTC
  15. Реле
  16. Дроссель схемы PFC
  17. Диодный мост


Сторона печати APW7

Как работает ИБП

Итак, импульсный блок питания APW7 работает по следующему принципу:

  1. Схема защиты от превышения напряжения и короткого замыкания. Схема состоит из варистора и предохранителя в термоусадочной трубке. При превышении напряжения свыше 350 V срабатывает варистор (пробивается), предохранитель перегорает, защищая плату ИБП от повышенного напряжения. В таком случае, ремонт состоит из замены предохранителя.
  2. Следующий блок – это схема сетевого фильтра. В нее входит конденсатор два дросселя, еще один конденсатор и ряд блокировочных конденсаторов предназначенных для устранения сетевых помех и выбросов помех от блока питания в сеть. При незначительных скачках напряжения дроссель старается увеличить свое магнитное поле, в результате этого все повышенное напряжение поступающее из сети скачкообразно гасится на нем. Конденсаторы сглаживают выбросы от работы импульсного преобразователя и препятствуют проникновению в сеть.
  3. После сетевого фильтра стоят терморезисторы с отрицательным сопротивлением (NTC), которые работают на уменьшение сопротивления при нагреве. Это необходимо для ограничения тока через диодный мост в первоначальный момент зарядки конденсаторов сглаживающего фильтра, стоящих после диодного моста.
  4. Затем идет выпрямительный диодный мост, на нем получаем из переменного постоянное напряжение. Это напряжение на начальном этапе сглаживается фильтрующими конденсаторами большой емкости 470 мкФ на 450 V каждый. В этот момент времени на конденсаторах появляется напряжение порядка 315 V.
  5. Так как у ИБП кроме активной мощности существует реактивная, что отрицательно сказывается для работы. Конструктивно это устраняется за счет схемы PFC (Power Factor Correction) – Коррекция фактора мощности. В данном ИБП она сконструирована на задающей микросхеме импульсов и полевого транзистора. Перед транзистором установлен мощный дроссель высокой индуктивности. В результате работы данной схемы, напряжение на конденсаторах фильтра возрастает до 390 Вольт и оно теперь является основным для питания схем преобразователя постоянного тока.
  6. Для работы ШИМ контроллера необходимо использовать постоянное напряжение +12 Вольт. Это напряжение формируется на вспомогательном трансформаторе и выпрямляется диодами. Также данное напряжение необходимо для питания системы охлаждения (вентилятора).
  7. От 12 Вольт вспомогательного источника питается схема ШИМ-контроллера, которая формирует импульсы для преобразователя постоянного тока, состоящего из силового трансформатора и двух полевых транзисторов. Импульсы подаются от ШИМ контроллера на задающий генератор. А уже с задающего генератора импульсы поступают на затворы транзисторов которые управляют силовым трансформатором.
  8. Импульсное напряжение полученное на вторичной обмотке трансформатора , за счет работы однотактного прямого преобразователя, поступает на схему синхронного выпрямителя. Где напряжение сглаживается синхронным фильтром построенным на конденсаторах и поступает на выходные клеммы для питания хешплат. Обратная связь и стабилизация напряжения осуществляется через схему ШИМ контроллера.
  9. Синхронный выпрямитель управляется от схемы формирователя постоянного тока.

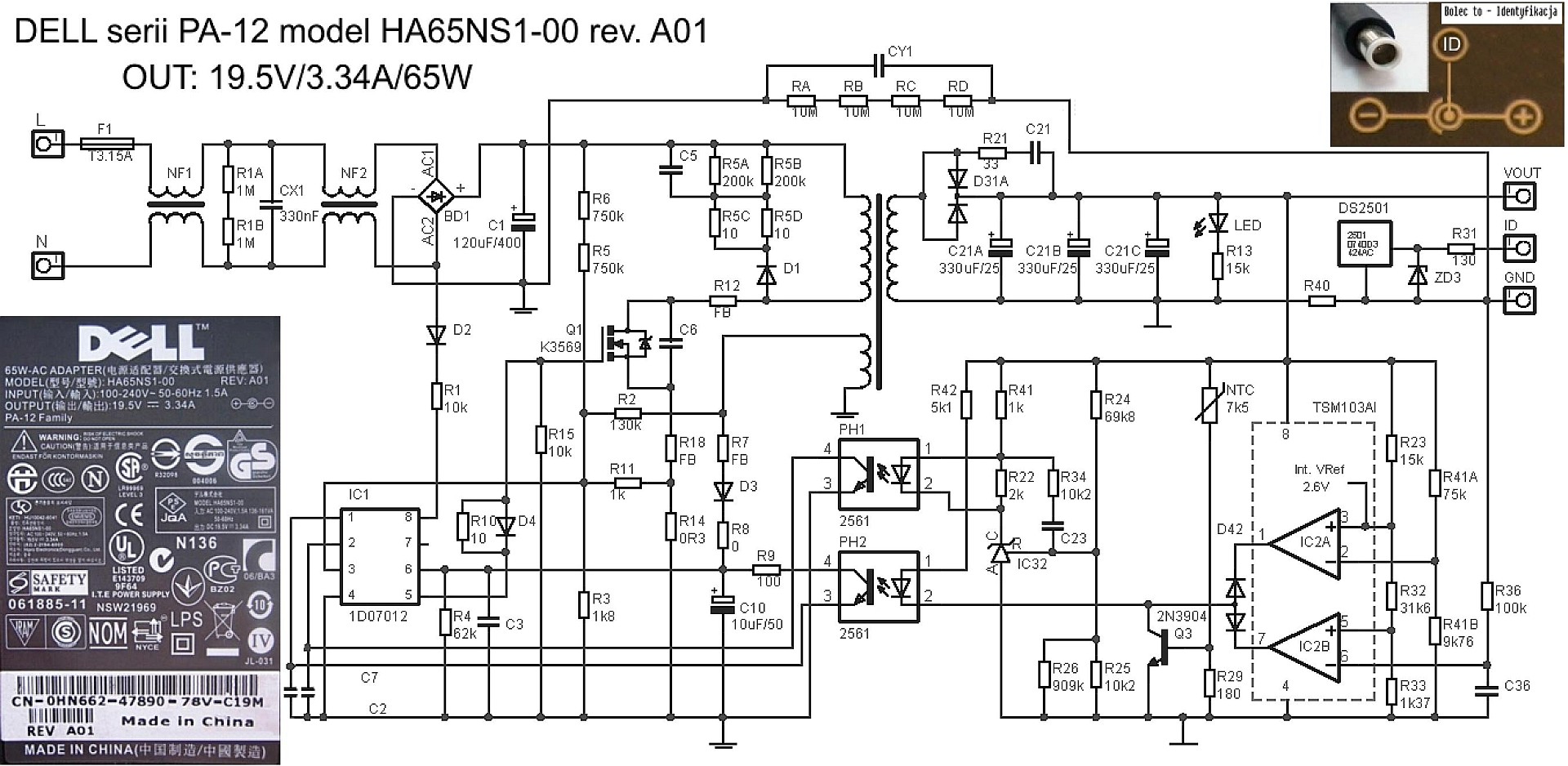

Простая электронная схема

Основой многих современных зарядных устройств служат наиболее простые импульсные схемы блокинг-генераторов, содержащие всего лишь один высоковольтный транзистор. Они отличаются компактными размерами и способны выдавать требуемую мощность. Эти устройства совершенно безопасны в эксплуатации, поскольку любая неисправность ведет к полному отсутствию напряжения на выходе. Таким образом, исключается попадание в нагрузку высокого нестабилизированного напряжения.

Выпрямление переменного напряжения сети осуществляется диодом VD1. Некоторые схемы включают в себя целый диодный мост из 4-х элементов. Ограничение импульса тока в момент включения производится резистором R1, мощностью 0,25 Вт. В случае перегрузки он просто сгорает, предохраняя всю схему от выхода из строя.

Для сборки преобразователя используется обычная обратноходовая схема на основе транзистора VT1. Более стабильная работа обеспечивается резистором R2, запускающим генерацию в момент подачи питания. Дополнительная поддержка генерации происходит за счет конденсатора С1. Резистор R3 ограничивает базовый ток во время перегрузок и перепадов в сети.

Блок питания ноутбука сломался или работает некорректно?

Покупая ноутбук, каждый рассчитывает, что устройство проработает минимум несколько лет. К сожалению, ожидания оправдываются не всегда. Поломка зарядки становится неприятной неожиданностью. Сразу возникает вопрос: что с этим делать? Специалисты компании Batterion знают всё о поломках блоков питания. Они уверены: выйти из строя может самый надежный прибор. Первый шаг к решению проблемы: грамотная диагностика неполадок адаптера. Нам рассказали, какие неисправности встречаются чаще всего и как избежать неприятностей с зарядкой лэптопа в дальнейшем.

Блок питания для ноутбука: самые распространенные проблемы с адаптером

Несмотря на ежедневную нагрузку, которая приходится на блок питания, производители рассчитывают, что это устройство способно прослужить не меньше ноутбука. Но действительность отличается от лабораторных условий, в которых компьютерная техника проходит испытания.

Самые распространенные причины поломок адаптера: небрежное обращение и скачки напряжения. Иногда можно обойтись «малой кровью», в более серьезных случаях потребуется замена адаптера.

Представляем основные виды повреждений блока питания:

Вышел из строя блок питания.То есть «начинка» черного пластикового коробка – сердцевина адаптера. Дым, специфический запах жженого пластика и электрики, деформация корпуса – основные «симптомы» сгоревшего адаптера. Основная причина: резкое повышение напряжения в сети. В таком случае блок питания «погибает» геройски: сгорает сам, но спасает ноутбук.Другой вариант: зарядное устройство отключается при включении в электросеть и подаче нагрузки. Использовать сломанный прибор нельзя: это может привести к короткому замыканию и повреждению лэптопа. Специалисты единодушны во мнении: ремонтировать такой адаптер – только тратить деньги и время. Проще, а зачастую дешевле, купить новый блок питания. Даже ходить никуда не нужно – .

Поврежден кабель. Менее страшная, зато более частая поломка. Типичная причина – неаккуратное обращение с прибором. Оказывается, в обычной квартире или офисе зарядник подстерегает множество опасностей. Тяжелая мебель, острые собачьи, кошачьи зубы и когти, удары об пол приводят к тому, что порыву или передавливанию провода. Умельцы могут попробовать припаять разорванные контакты, но большинству проще приобрести новый кабель. Эту деталь зарядного устройства легко  найти в интернете или компьютерном магазине

При покупке обратите внимание на тип подключения шнура к блоку питания: 2-pin или 3-pin.

Сломался коннектор или разъем ноутбука.В норме штекер плотно входит в специальное отверстие лэптопа.  О повреждениях говорит следующее: коннектор треснул или «болтается» в гнезде ноутбука, постоянно выпадает, оголились провода. При осмотре разъема ноута видны дефекты

Поломки в месте соединения с компьютером встречаются чаще всего, ведь кабель с этой стороны блока питания более тонкий, его легче повредить. Классический пример: понесли ноутбук на зарядке в другую комнату, кабель натянулся, а «где тонко, там и рвется».

Сломался разъем подключения питания – несите ноут в сервис, надо разбирать прибор и менять деталь. С неисправным штекером тоже придется повозиться: сначала вскрыть корпус блока питания и подсоединить новый провод. Понятное дело, что этим должны заниматься профессионалы. Нет желания тратить время на ремонт и походы по сервисным центрам – купите новый адаптер. На сайте магазина можно подобрать качественные комплектующие к любой модели ноутбуков.

Блок питания для ноутбука: правильное использование

Определили проблему, устранили и блок питания (отремонтированный или новый) готов заряжать ноутбук. Чтобы адаптер Samsung прослужил максимальное время, учтите на будущее несколько правил:

  • держите зарядное устройство подальше от маленьких детей и домашних животных;
  • не накрывайте адаптер ворохом бумаг, журналов, одежды – это грозит перегревом во время зарядки;
  • подключайте к ноуту только подходящую зарадку: «случайные связи» чреваты сломанным разъемом и сгоревшей материнской платой;
  • забудьте о чаепитии (кофе, газировке) возле ноутбука, подключенного к сети;
  • «заправили» лэптоп – сразу отключите устройство от питания;
  • не заряжайте ноутбук во время грозы или ремонта в соседней квартире: велик риск скачка напряжения.

Хотелось бы верить, что наша статья поможет вам решить все проблемы с блоком питания и продлить жизнь этой важнейшей детали. Действуйте!

Причины проведения процедуры

Есть очень распространённая в старых моделях ситуация, когда уровень заряда, который показывает операционная система, не совпадает с реальным положением дел. Причём различия могут быть в обе стороны, что приводит ко множественным проблемам.

Например, если настроен автоматический перевод в спящий режим, при уровне заряда в пять процентов это будет сделано. Но при этом реальный уровень находится на отметке 30 или больше, то есть устройством ещё можно было без опасения пользоваться некоторое время. Или, наоборот, владелец следит за показателем, надеется проработать ещё час или два, а на уровне 50 процентов устройство просто выключается, не успев сохранить важные данные.

Это происходит из-за того, что контроллер заряда, встроенный в батарею, считывает из неё неправильные данные. Причиной этому могут быть:

  • Эффект памяти. В современных литий-ионных моделях его воздействие на отображаемый уровень заряда совсем незначительно, но в никель-кадмиевых и никель-металл-гидридных было очень ощутимым и приносило множество неудобств.
  • Изношенность модулей. Множественные циклы заряда-разряда могут искажать показатели из-за потери изначального качества электролитом и изолирующими прокладками.
  • Слишком долгая работа с подключённым блоком питания. Старые модели очень чувствительны к ситуациям, когда при полном заряде шнур внешнего питания от них не отключался. В результате возникал перезаряд, который усиливал скорость износа.
  • Глубокий разряд. Если батарея была извлечена и не использовалась долгое время, уровень её заряда в таком состоянии может быть ниже допустимого, в результате чего возможны искажения всех показателей.

Стоит отметить, что одной из причин могут быть ошибки при проектировании системы охлаждения и перегрев модулей. В старых моделях VAIO от Sony и некоторых Toshiba Satellite радиаторы имели практически прямой контакт с батареей, что повышало её рабочие температуры и ускоряло выход из строя. Чтобы выяснить, требуется ли откалибровать аккумулятор ноутбука, сначала нужно выяснить степень деградации его банок.

Техника безопасности при ремонте импульсного блока питания

Высокая сторона устройства не имеет гальванической развязки с сетью, поэтому нельзя прикасаться к элементам этой части двумя руками. При касании одной рукой вы получите ощутимый удар током, но это не смертельно. Нельзя проверять элементы, находящиеся под напряжением отверткой, пинцетом.

Высоковольтная схема устройства обозначается широкой полосой, а внутренняя часть мелкими штрихами краски. Устройство имеет высоковольтный конденсатор, который после выключения блока держит опасное напряжение до 3 минут. Поэтому после выключения нужно ждать пока конденсаторы не разрядятся или их разрядить через резистор 3 — 5 Ком. Повысить безопасность при ремонте устройства можно с помощью трансформатора безопасности.


Схема трансформатора безопасности

Этот трансформатор имеет две обмотки на 220 В мощностью до 200 Вт (зависит от мощности ИБП). Такой трансформатор имеет гальваническую развязку с сетью. Первичная обмотка трансформатора включается в сеть, а вторичная с лампой подсоединяется к ИБП. В этом случае вы можете прикасаться к элементам высокой части устройства одной рукой, вы не получите удар током.

Помогла вам статья?

ДаНет

Проверяем окружение

Если ноутбук по каким-то причинам перестал заряжаться или не включается, не торопитесь сокрушаться и нести лэптоп в сервис.

Сначала проверьте следующие моменты:

  • есть ли напряжение в сети. Часто бывает, что отключили свет или уровня напряжения недостаточно, для зарядки лэптопа. Для этого просто включите свет в комнате;
  • узнайте, работает ли розетка, в которую вставлен адаптер. Включите в нее точно работающий прибор (планшет, фен или мобильный телефон).
  • другой вариант – включите ноутбук в другую, наверняка работающую, розетку. Например, туда, где обычно включен телевизор.

Если всё из перечисленного в порядке, а лэптоп не заряжается, переходите к серьезному осмотру блока питания.

Нарушение целостности корпуса

Любую диагностику следует начинать с внешнего осмотра устройства, который поможет найти или исключить механические повреждения, Нарушение целостности БП говорит о том, что устройство пора заменить, даже если к его работе нет никаких претензий. Осматривать также следует и шнур, отходящий от блока.

Детальному осмотру обязательно подлежит и штекер, который должен крепко держаться в гнезде, иначе контакты не будут соприкасаться должным образом, что несомненно отразится на зарядке. Ток либо будет передаваться с перебоями, либо не будет проходить вообще.

Важно помнить, что повреждение любой части зарядного устройства – серьезное основания для его незамедлительной замены. Промедление может стоить ноутбука, а иногда и жизни

Конструктивные особенности и принцип работы

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:

  1. Аналоговый, основным элементом которого является понижающий трансформатор, помимо основной функции еще и обеспечивающий гальваническую развязку.
  2. Импульсный принцип.

Рассмотрим, чем отличаются эти два варианта.

БП на основе силового трансформатора

Упрощенная структурная схема аналогового БП

Следующий блок играет выполняет две функции: сглаживает напряжение (для этой цели используется конденсатор соответствующей емкости) и стабилизирует его. Последнее необходимо, чтобы напряжение «не проваливалось» при увеличении нагрузки.

Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции – трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию. Чтобы не быть голословным приведем в качестве примера понижающий трансформатор 220/12 В номинальной мощностью 250 Вт. Вес такого агрегата – около 4-х килограмм, габариты 125х124х89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе.

Понижающий трансформатор ОСО-0,25 220/12

Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов.

Импульсные устройства

Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

Рисунок 3. Структурная схема импульсного блока питания

Рассмотрим алгоритм работы такого источника:

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства – инвертора.

Здесь мы поговорим об импульсных блоках питания (ИБП), которые на сегодняшний день получили самое широкое распространение и с успехом используются во всех современных радиоэлектронных устройствах.

Прежде всего, эта статья посвящена для начинающих специалистов по ремонту электронной техники, поэтому материал будет изложен в упрощенной форме и поможет понять основные принципы работы ИБП.

Основной принцип, положенный в основу работы ИБП заключается в преобразовании сетевого переменного напряжения (50 Гц) в переменное высокочастотное напряжение прямоугольной формы, которое трансформируется до требуемых значений, выпрямляется и фильтруется.

Преобразование осуществляется с помощью мощного транзистора, работающего в режиме ключа и импульсного трансформатора, вместе образующих схему ВЧ преобразователя. Что касается схемного решения, то здесь возможны два варианта преобразователей: первый –выполняется по схеме импульсного автогенератора (например, такой использовался в ИБП телевизоров 3 – 4 УСЦТ) и второй – с внешним управлением (используется в большинстве современных радиоэлектронных устройств).

Поскольку частота преобразователя обычно выбирается от 18 до 50 кГц, то размеры импульсного трансформатора, а, следовательно, и всего блока питания достаточно компактны, что является немаловажным параметром для современной аппаратуры.

В ИБП используются два принципа реализации цепей слежения – «непосредственный» и «косвенный». Выше описанный метод называется «непосредственный», так как напряжение обратной связи снимается непосредственно с вторичного выпрямителя. При «косвенном» слежении напряжение обратной связи снимается с дополнительной обмотки импульсного трансформатора (рисунок 2).

Уменьшение или увеличение напряжения на обмотке W2, приведет к изменению напряжения и на обмотке W3, которое через резистор R2 также приложено к выводу 1 ШИМ контроллера.

Основные неисправности зарядных устройств

Зарядное устройство считается наиболее слабым звеном, которым укомплектованы мобильные телефоны. Они часто выходят из строя из-за некачественных деталей, нестабильного сетевого напряжения или в результате обычных механических повреждений.

Наиболее простым и оптимальным вариантом считается приобретение нового прибора. Несмотря на различие производителей, общие схемы очень похожи друг на друга. По своей сути, это стандартный блокинг-генератор, выпрямляющий ток с помощью трансформатора. Зарядники могут отличаться конфигурацией разъема, у них могут быть разные схемы входных сетевых выпрямителей, выполненные в мостовом или однополупериодном варианте. Существуют различия в мелочах, не имеющих решающего значения.

Как показывает практика, основными неисправностями ЗУ являются следующие:

  • Пробой конденсатора, установленного за сетевым выпрямителем. В результате пробоя повреждается не только сам выпрямитель, но и постоянный резистор с низким сопротивлением, который просто сгорает. В подобных ситуациях резистор практически выполняет функции предохранителя.
  • Выход из строя транзистора. Как правило, многие схемы используют высоковольтные элементы повышенной мощности с маркировкой 13001 или 13003. Для ремонта можно воспользоваться изделием КТ940А отечественного производства.
  • Не запускается генерация из-за пробоя конденсатора. Выходное напряжение становится нестабильным, когда поврежденным оказывается стабилитрон.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой

Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

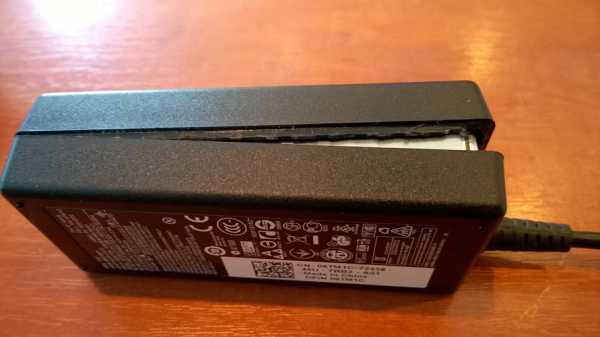

Как вскрыть корпус БП

Прежде чем начать ремонт зарядного устройства для ноутбука, его нужно разобрать, поскольку практически все БП для буков неразборные. Тем не менее разобрать БП можно и без особых сложностей. Рассмотрим два варианта.

Вариант разборки 1

Вооружаемся обычным медицинским шприцом, заполняем его бензином. Тщательно проливаем шов БП по всему периметру. Ждем 5-10 минут и повторяем операцию.

Теперь берем отвертку с плоским жалом и свободно разъединяем части корпуса. Если не получается, повторяем процедуру.

Вариант разборки 2

К сожалению, бензин не всегда помогает – все будет зависеть от материала корпуса и метода его соединения. Если, к примеру, он сварен, то бензин не поможет. В этом случае вооружаемся ножом и молотком. Наставляем на шов нож и, слегка постукивая по нему молотком, проходим по периметру.

Тем же ножом разъединяем части корпуса.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Стучим молотком аккуратно, контролируя силу, чтобы не прорубить корпус насквозь и не повредить сам блок питания. Не стоит стараться сделать все быстро и с первого раза

Если после одного прохода разъединить половинки корпуса не получается, лучше пройтись ножом с молотком еще раз.

Возможные неисправности БП

Использование в течение многих лет отработанной схемы импульсного преобразователя позволило сделать ее крайне надежной.

Поэтому большинство неисправностей БП персональных компьютеров связаны либо со старением его компонентов, либо со значительными отклонениями питания или нагрузки от номинальных параметров. Отдельно стоит упомянуть перегрев выходных каскадов из-за накопления пыли внутри БП при недостаточной частоте обслуживания компьютера.

Сильнее всего старение сказывается на состоянии электролитических конденсаторов выпрямителя и выходных каскадов. Со временем они деградируют, теряя емкость, что приводит к заметному росту пульсаций напряжения на выходе блока, что может приводить к сбоям в работе ПК. Также, особенно в дешевых блоках, старение электролитических конденсаторов сопровождается их заметным вздутием, иногда приводящему к их разрушению с характерным хлопком.

Значительный рост напряжения питания или избыточная нагрузка способны привести к перегреву и короткому замыканию внутри диодного моста входного выпрямителя. В этом случае переменный ток из сети поступает в цепи, не рассчитанные на работу с ним: разрушаются электролитические конденсаторы, рассчитанные на однополярное питание, повреждаются ШИМ-контроллер и его транзисторная обвязка. Зачастую повреждение БП при этом делает его ремонт менее рентабельным по сравнению с полной заменой.

Отказ выходных транзисторов импульсного преобразователя чаще всего является следствием их длительного перегрева, вызванного перегрузкой или недостаточным охлаждением.

Как проверить блок питания компьютера на работоспособность без компьютера

Итак, блок питания компьютера – это источник питания для компьютера, соединяющий другие устройства с розеткой посредством преобразования переменного тока в постоянный.

Иными словами, блок питания – это промежуточное звено между компьютером пользователя и розеткой.

Блок питания (БП) является неотъемлемой частью самого компьютера, поэтому если у пользователя по какой-либо причине не будет под рукой компьютера или устройства, измеряющего напряжение, то единственным ответом на вопрос, как проверить блок питания компьютера на работоспособность без компьютера будет совет провести визуальный осмотр.

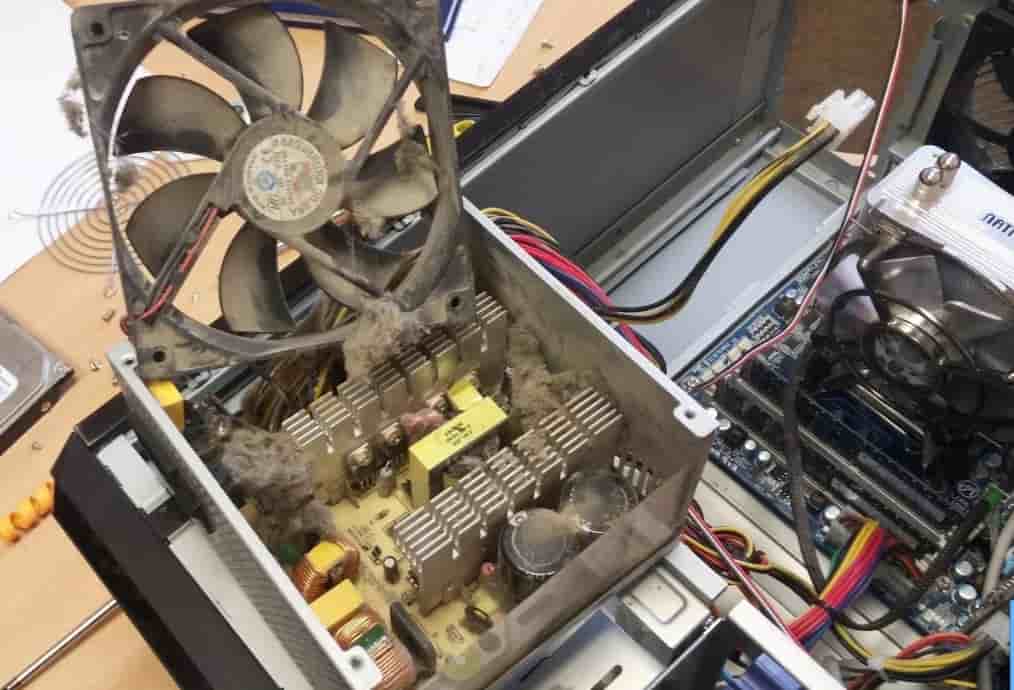

Теперь стоит рассказать о самой процедуре визуального осмотра блока питания, например, при покупке БП в магазине или если компьютер полностью вышел из строя, а инструментов для измерения напряжения поблизости нет:

  1. Если БП был установлен в ПК, необходимо открутить винтики и снять крышку, предварительно обесточив всю систему, вынув вилку из розетки. К тому же, пользователь должен отсоединить все провода от компьютера, в том числе и провод от удлинителя от самого блока питания.
  2. Далее необходимо аккуратно отсоединить блок питания от всех устройств. Обычно он подключается к материнской плате в качестве дополнительного и основного питания, а также к жестким дискам и кулерам. В некоторых случаях БП подключается и к видеокарте с процессором. Например, дополнительное питание подводится к большинству видеокарт модели GTX 1050 и выше, а также к некоторым процессорам Intel Core I9, однако это индивидуальные особенности каждой системы и перед тем как что-то предпринимать, рекомендуется все-таки ознакомиться со внутренностями своего железного коня. В любом случае, данный пункт не составит труда для любого пользователя, который хоть раз открывал системник.
  3. Затем необходимо снять сам БП и достать его из системного блока. Для этого необходимо открутить четыре винта с наружной стенки, там, откуда на первом этапе вынимался провод из БП. Если эту операцию приходится проводить юзеру с маленьким системным блоком, в котором все комплектующие как селедки в банке, то будет более логичным отсоединить и вынуть все комплектующие по очереди перед изъятием БП, ведь, в противном случае, неаккуратный процесс изъятия самого блока питания в тесных условиях может травмировать нежные платы.
  4. Достав БП, необходимо открутить его собственные винты, которые соединяют крышки блока питания.
  5. После всех процедур необходимо выполнить визуальный осмотр БП. Необходимо проверить платы на наличие пыли, вздутых конденсаторов или иных видимых дефектов, например, сколов. Также необходимо проверить и вентилятор БП, нередко из-за его неисправности само устройство может перегреваться и вызывать критические ошибки всей системы, нанося вред как себе, так и комплектующим.

Это был, пожалуй, единственный из возможных способов проверить блок питания на компьютере без компьютера и дополнительных устройств.

Для каких задач нужно обнулять контроллер

Основная задача процедуры обнуления контроллера – это его разблокировка и восстановление работоспособности ноутбука, как мобильного устройства, питающегося от аккумуляторов. При этом также решается несколько побочных, но важных задач. Во время сброса можно (и нужно) установить паспортное значение емкости АКБ, а если точно известно фактическое – то и его (у новых элементов можно считать обе емкости равными, хотя это на совести производителя). Также можно обнулить счетчик циклов заряда. Это нужно для ведения правильной статистики и отслеживания в дальнейшем состояния батареи – утилиты контроля АКБ берут данные от контроллера.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Союз-Маркет
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
