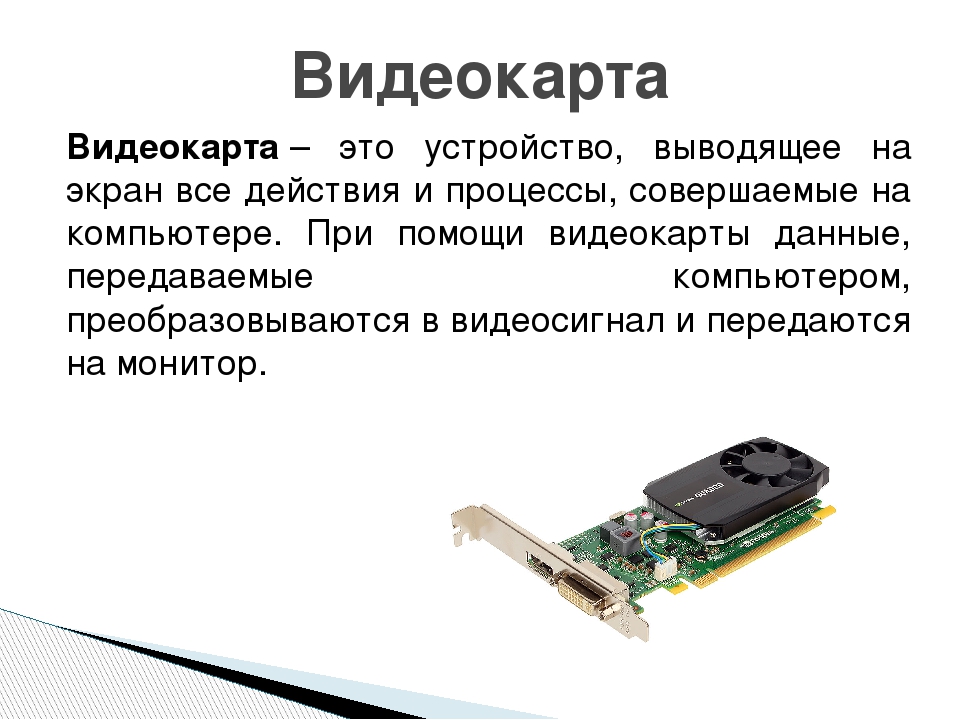

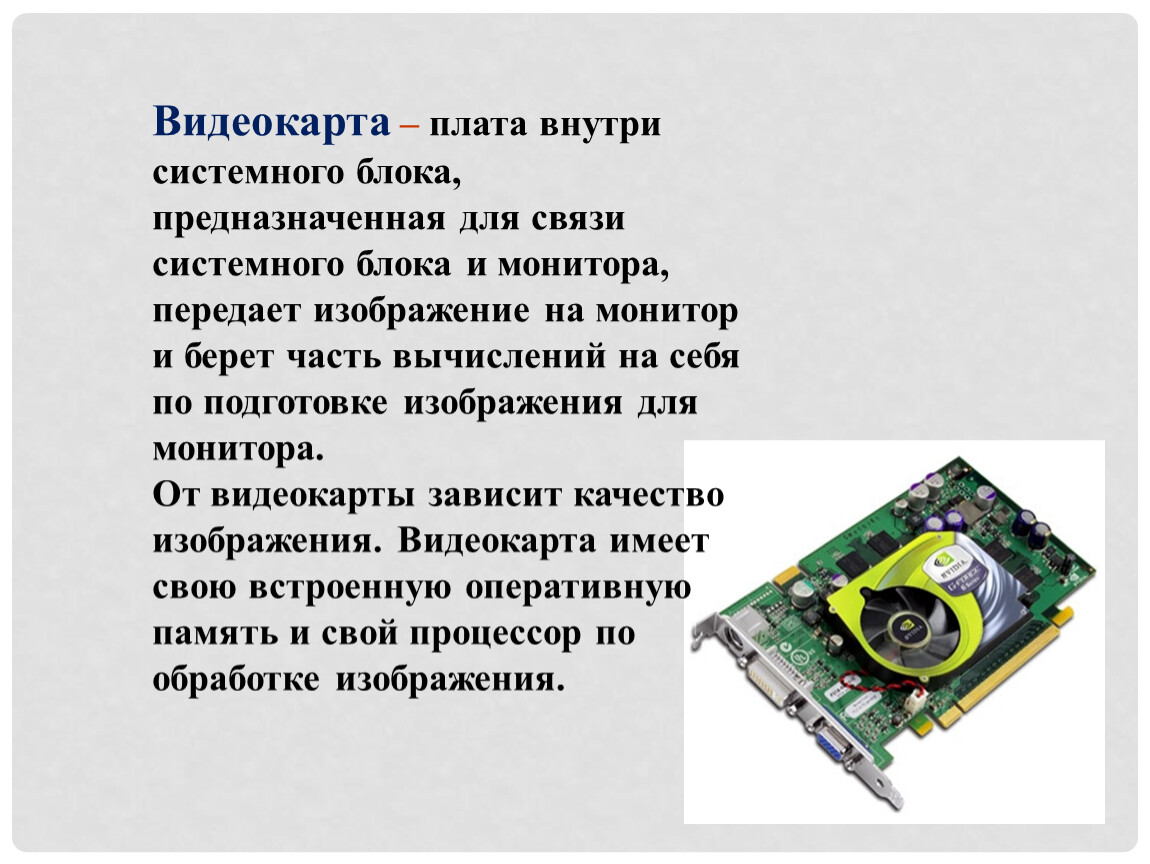

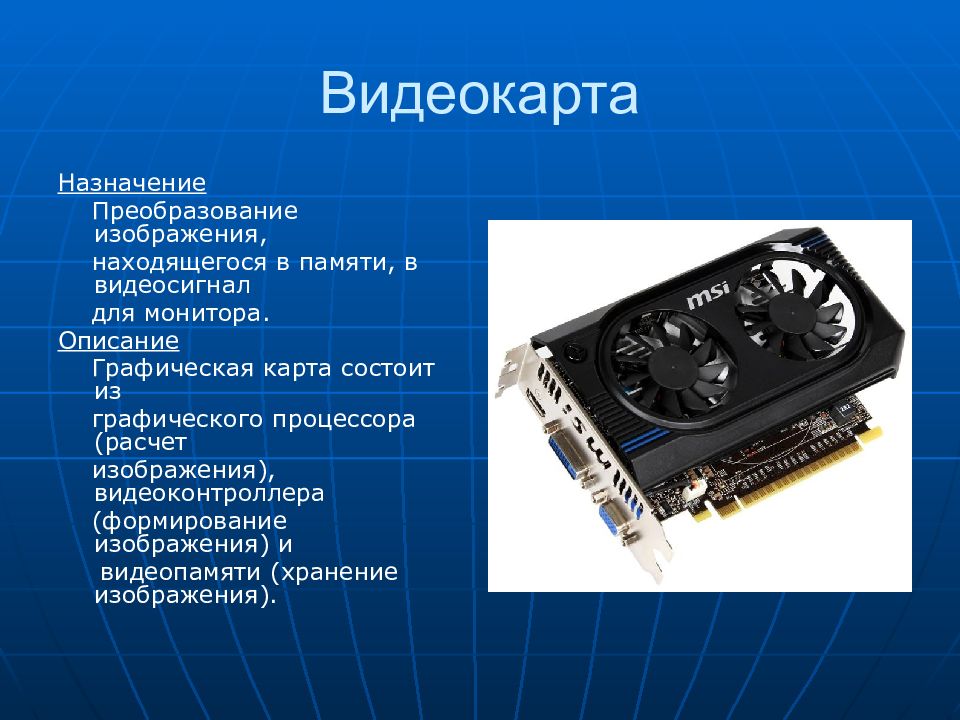

Что такое видеокарта? основные понятия

В каких случаях поменять видеокарту нельзя

Под понятием дискретная видеокарта мы понимаем отдельный чип, который вполне реально заменить. Его можно отделить от материнской платы. На деле все оказывается сложнее. В большинстве ситуаций видеокарты припаяна к материнской плате, возможность ее замены есть, но сделать это самостоятельно едва ли возможно. Здесь понадобятся хорошие знания и навыки пайки микропроцессорной техники, которыми большинство обывателей просто не обладает. Если графика припаяна, а желание ее заменить очень сильное, то нужно обратиться в сервисный центр. Там сделают качественно и быстро. Следует отметить, что стоимость работ весьма недешевая. Второй немаловажный нюанс – охлаждение. По умолчанию ноутбук рассчитан на определенные нагрузки и соответственно в нем установлена подходящая система охлаждения. Подключение более мощной графической карты однозначно повысит нагрев устройства, а, значит, потребуется покупка охлаждающей подставки.

Установка внешней видеокарты

Если в вашем компьютере нет разъема MXM, улучшить его показатели по обработке графики все же можно. Вы можете подключить внешнюю видеокарту к ноутбуку – но не во всех случаях это целесообразно. К минусам способа отнесем:

• Снижение мобильности комплекта.
• Производительность ниже десктопных аналогов из-за меньшей ширины шины PCIe: х1 вместо х16.
• Если на ноуте стоит слабый процессор, он все равно будет тормозить обработку видео.
• Будет занят Wi-Fi порт или Thunderbolt.
• Немаленькая цена оборудования.

Если недостатки вас не смущают, и вы готовы потратиться, чтобы получить лучшую производительность в играх при относительно низкой мобильности системы – приступайте к замене. Улучшать лучше ноутбуки с центральными процессорами Intel – в отличие от AMD, они обеспечивают лучшие характеристики и совместимость драйверов. Если в модели нет видеоадаптера NVIDIA или AMD, это лучше – переход с Intel на NVIDIA пройдет без проблем, а переключаться между внутренним и внешним видео можно будет без перезагрузки ОС.

Некоторые ноутбуки имеют внешний многофункциональный порт, в который напрямую можно подключить внешний видеоадаптер. К таким моделям относится Lenovo IdeaPad Y500. Но специальный видеоинтерфейс – редкая вещь, в остальных случаях используют один из стандартных разъемов, в который вставляют переходник на PCI express:

• mini-PCIe или М.2: шина шириной х1, в такой порт обычно вставлен беспроводной адаптер для Wi-Fi или Bluetooth.
• ExpressCard: устаревший интерфейс, использовался в моделях до 2012 года.
• Thunderbolt: встречается в Macbook.

Покупать топовую видеокарту смысла нет, вся ее мощь не раскроется на мобильном компьютере. Предпочтите недорогие модели из верхнего диапазона цен, для MacBook можно взять видеоадаптер от AMD, для остальных лучше купить NVIDIA. Кроме видеокарты для подключения понадобится:

• корпус для карты – не обязательно;
• блок питания, если его нет в корпусе;
• переходник;
• кабели для подключения к ноутбуку и для питания.

Переходник позволяет ноутбука использовать полноценный видеоадаптер вместе с внутренним интегрированным. Карта вставляется в обычный разъем PCI-Express, который подключается к mini-PCIe. Дополнительное питание помогает конвертировать сигнал между разными интерфейсами. Цена такого решения будет не самой низкой, но комплект с ультрабуком обойдется дешевле игрового ноутбука.

Проверка и результат

Теперь надо обратно вставить нашу видеокарту, подключить к ней все кабели и проверить, что у нас вышло. Не забудьте, кстати, подключить дополнительное питание к «видюхе». Начальный загрузочный экран BIOS уже выглядит как надо – это меня радует. Ради интереса посмотрите на первый скриншот данной статьи.

Система тоже загрузилась быстро без каких-либо сбоев, ошибок или помех. Как видите ничего сложного в самой процедуре нет, просто нужно немного терпения. Также видеокарта аналогично себя показывает и в играх – никаких проблем замечено не было.

Ещё пару строк о прогреве «вообще». Нужно понимать, что данный способ не панацея, и артефакты могут возникнуть вновь, так как окисление будет происходить и дальше. Никто вам не скажет – через сколько это произойдет: через месяц, два, три или год. Правда прогревать таким способом можно будет ещё несколько раз. Так что видюха ещё может вам послужить какое-то время.

Источники

• https://infotechnica.ru/pro-kompyuteryi/o-videokartah/artefakty-kak-vyglyadyat/
• https://zen.yandex.ru/media/id/5b71da7827b4f300a96b5e88/borba-s-nazoilivymi-artefaktami-prochtite-etu-statiu-ne-povtoriaite-moih-oshibok–5b7711f0766a5a00a94505ac
• https://onoutbukax.ru/kak-ustranit-artefakty-videokarty-11-sposobov/
• https://pc-one.ru/artefakty-na-ekrane-monitora-i-sposoby-ih-ustraneniya/
• https://entercomputers.ru/interesting/artefakty.html
• https://pomogaemkompu.temaretik.com/1184703700996983567/kak-ustranit-artefakty-videokarty-prichiny-nepoladok-i-metody-ih-ustraneniya/
• https://composs.ru/remont-videokarty-svoimi-rukami/
• https://lumpics.ru/warm-up-the-video-card-in-the-home/
• https://mirdostupa.ru/10-glavnyx-sovetov-dlya-progreva-chipa-videokarty-stroitelnym-fenom/
• https://WiFiGid.ru/blog/borodach/progrev-videokarty-utyugom

Цифроаналоговый преобразователь

Цифроаналоговый преобразователь видеокарты (обычно называемый
RAMDAC) преобразует генерируемые компьютером цифровые изображения в аналоговые
сигналы, которые может отображать монитор. Быстродействие цифроаналогового
преобразователя измеряется в МГц, чем быстрее процесс преобразования, тем выше
вертикальная частота регенерации.

В большинстве современных видеоадаптеров функции
преобразователя поддерживаются непосредственно графическим процессором, однако
у некоторых адаптеров с поддержкой нескольких мониторов есть отдельная
микросхема RAMDAC, которая позволяет второму монитору работать с разрешением,
отличным от установленного разрешения основного монитора.

При увеличении быстродействия цифроаналогового
преобразователя происходит повышение частоты вертикальной регенерации, что
позволяет достичь более высокого разрешения экрана при оптимальных частотах
обновления (72-85 Гц и более).

Может ли компьютер работать без видеокарты?

Добрый день, такой вопрос. У меня на компьютере две видеокарты, одна сгорела. Может ли компьютер работает без видеокарты, если есть запасная?

Теоретически,если компьютер может работать без видеокарты,но изображения не будет.Возможно не будет интерфейса в программах. Вообщем,если есть встроенная то компьютер может работать.Но нужно сначало вытащить не рабочую.

Да может, в материнской плате, в большинстве случаев встроена интегрированная видео карта. Только выньте не рабочую.

Если у вашей материнской платы нет интегрированной видеокарты, значит нет. Проверить легко, посмотрите заднюю панель системного блока, если у вас есть фигурное гнездо синего цвета на 15 отверстий, значит Вам повезло. Отключайте видеокарту, подключайте VGA кабель монитора и пользуйтесь на здоровье.

Здравствуй , компьютер может работать вообще без видеокарты даже если нет ни одной но только если у тебе стоит проц INTEL , в процессорах INTEL встроена видеокарта . если же у тебя не INTEL то нет . Но у тебя 2 видеокарты поэтому может сгорела ведь одна )))

Добрые комментаторы, не владея вопросом не надо кричать на всю Ивановскую о своей безграмотности в данном вопросе. 1. КОМПЬЮТЕР НЕ МОЖЕТ РАБОТАТЬ БЕЗ ВИДЕОКАРТЫ! При попытке запуска компа без видюхи вы получите несколько системных звуковых сигнала биоса, дальше загрузка системы не пойдёт (подразумевается что видеокарты в самом деле НЕТ — ни дискретной, которая отдельной платой ставится, ни встроенной, которая впаяна в материнскую плату, ни встроенной в процессор) 2. Если у вас «сгорела» (интересно как вы об этом узнали?) видеокарта дискретная — которая вставляется отдельной платой, а «запасная» интегрирована в материнскую плату, то вам надо достать видеоплату, переподключить монитор к встроенной видеокарте — компьютер заработает. 3. Если же сгорела видюха на мамке, здесь бывает по разному — иногда мать стартует если вставить дискретную карту, иногда нет. 4. Если у вас графический процессор встроенный в ЦП (центральный процессор) — эта ситуация приравнивается к встроенной видео в материнскую плату. Единственная разница — сгорел процессор графический — меняешь ЦП. Спешу разочаровать предыдущего комментатора — процессоры с совмещённым графическим процессором (GPU) выпускает не только компания Intel, но и AMD (процессоры А-серии, к примеру). 5. Если у вас система была из двух дискретных видеокарт (две одинаковые видюхи соединены между собой для повышения производительности в играх — умеют видеокарты NVidia и AMD) и одна из них «сгорела» — рассоедините сами карты, извлеките «сгоревшую» и живите дальше на одной. Пару слов о фигурном гнезде синего цвета, на которое ссылается один из комментаторов… Это гнездо бывает и чёрного цвета. Зовут это «гнездо» AGP или D-Sub. На материнских платах могут быть разъёмы D-Sub, DVI, DisplayPort, HDMI — все они для графического вывода. На одних материнских платах есть лишь D-Sub, на других лишь DVI и т.д. Есть модели где собраны все разъёмы! Зная вашу конфигурацию ПК ответил бы точнее вам.

Что делать с неисправностью видеокарты?

Что делать, если накрылась видеокарта?

Если ваш ПК ещё на гарантийном сроке и вы его не вскрывали (пломбы — целые), то оптимальным вариантом будет обращение в магазин, где приобрели компьютер. Гарантия позволяет переложить свои заботы на магазин, который обязан вручить вам исправное железо. Правда такое обращение может затянуться на месяц, но зато не придется покупать новую видеокарту.

Если гарантия вашего ПК закончилась или вы его вскрывали, то сначала можно осмотреть детально видеокарту. Это можно сделать самому дома. Для этого:

• Открутите болты на системном блоке;
• Видеокарта располагается чуть ниже середины на материнской плате. Вытащите из неё провод, исходящий от монитора, изнутри системника оттяните защелку, которая не даёт видеокарте болтаться, после чего вытаскивайте из слота видеокарту;
• Взяв в руки видюху, которая скорее всего неисправна, осмотрите её как следует. На её поверхности не должно быть следов подгорания или других дефектов, визуально определяющихся. Если таковое обнаружено — скорее всего устройству кирдык;
• Можно ватой (бинтом, тряпочкой, влажной салфеткой), смоченной в спирте, протереть контакты. Если видюха старая — на ней может образоваться окись, которая будет мешать должной работе устройства;
• Соберите системный блок, установив видеокарту, закрепив её и подключив провод от монитора. Попробуйте запустить.

Если после проделанных манипуляций изображение на экране так и не появится, то причина поломки видюхи — явно не в скоплении окиси на контактах. И потребуется более серьёзных подход.

Объем видеопамяти

Собственная память используется видеочипами для хранения
необходимых данных: текстур, вершин, буферов и т.п. Казалось бы, что чем её
больше — тем лучше. Но не всё так просто, оценка мощности видеокарты по объему
видеопамяти — это наиболее распространенная ошибка! Значение объема памяти
неопытные пользователи переоценивают чаще всего, используя его для сравнения
разных моделей видеокарт. Оно и понятно — раз параметр, указываемый во всех
источниках одним из первых, в два раза больше, то и скорость у решения должна
быть в два раза выше, считают они. Реальность же от этого мифа отличается тем,
что рост производительности растет до определенного объема и после его
достижения попросту останавливается.

В каждом приложении есть определенный объем видеопамяти,
которого хватает для всех данных, и хоть 4 ГБ туда поставь — у нее не появится
причин для ускорения рендеринга, скорость будут ограничивать исполнительные
блоки. Именно поэтому почти во всех случаях видеокарта с 320 Мбайт видеопамяти
будет работать с той же скоростью, что и карта с 640 Мбайт (при прочих равных
условиях). Ситуации, когда больший объем памяти приводит к видимому увеличению
производительности, существуют, это очень требовательные приложения в высоких
разрешениях и при максимальных настройках. Но такие случаи весьма редки,
поэтому, объем памяти учитывать конечно нужно, но не забывая о том, что выше
определенного объема производительность просто не растет, есть более важные

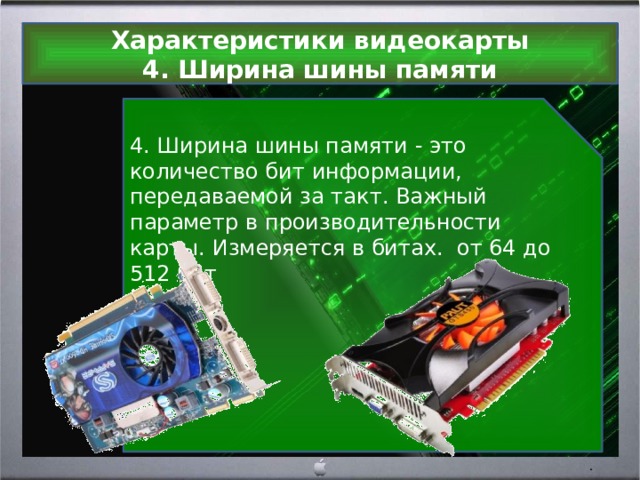

параметры, такие как ширина шины памяти и ее рабочая частота.

Замена видеокарты в ноутбуках Acer

Последние статьи

После звонка в наш сервисный центр, клиент озвучил проблему. Стиральная машина Bosch не сливает воду. Мастер.

Электрическая техника нередко ломается, 1 из актуальнейших задач, это проблема замыкания CD привода. В этих.

После падения у телефона Xiaomi mi5s разбился дисплей . Рассмотрим как заменить Модульный дисплей на этой серии.

vsepochinim Ноутбуки Acer ASPIRE 5920

Видеокарта часто выходит из строя, если не придерживаться правил эксплуатации ноутбука Acer. Основная причина – перегрев гаджета из-за нарушения работы охладительной системы. Ремонт достаточно сложный и в домашних условиях невозможно произвести замену в случае отсутствия инфракрасной паяльной станции. Однако в ноутбуках Acer можно заменить видеокарту, если посчастливится найти новую. Лучше всего заказывать в проверенных специализированн ых магазинах, иначе можно приобрести использованную деталь.

Как узнать, что вышла из строя именно видеокарта? На экране не появляется изображение, но световые индикаторы мерцают и есть характерный звуковой сигнал при включении. Дисплей может быть разделен на несколько квадратов, картинка скачет или искажается. Однако такие признаки указывают и на поломку матрицы экрана, поэтому ее следует проверить, подключив к другому ноутбуку.

Если есть уверенность, что вышла из строя именно видеокарта, необходимо запастись терпением и подготовить тонкую крестовую отвертку, пластиковую лопатку, пинцет, новуювидеоплату. Для замены видеочипа нужна специальная паяльная станция, флюс для пайки, специальный термометр, термопара, свинцовый припой, спирт и мягкая ткань.

Выключить персональный компьютер. Отщелкнуть крышку аккумулятора и вытащить устройство. Открутить винты, фиксирующие нижнюю часть корпуса гаджета. Поддеть его лопаткой и снять. Открутить охладительную систему и аккуратно извлечь. Отвинти ть болты видеоплаты и снять. Установить новую деталь, надев защитные элементы, и собрать гаджет.

Если в наличии есть паяльная станция, можно заменить видеочип самостоятельно. На видеоплате аккуратно снять кожух с изоляционной прокладкой.Под чипом есть черные компаунды, фиксирующие деталь. Их следует разогреть феном (температура не должна превышать 270 градусов). Специальным инструментом аккуратно поддеть и снять чип.

Поместить плату на станоки включить верхний и нижний нагрев, установить термопару. Паяльником убрать остатки припоя.

С помощью куска свинцового припоя и паяльника нанести на плату небольшие горбики, чтобы новый чип хорошо держался. Смочить отрезок мягкой ткани в медицинском спирте и протереть. Нанести флюс и распределить равномерно по всей паяльной зоне, не заходя за контуры. Установить чип и включить станцию. Температура и время зависит от материала шариков на устройстве.

Подождать, пока плата остынет. Снять со станции, на чип поместить изоляционную прокладку и кожух. Установить видеоплатуна посадочное место. Попутно осмотреть и почистить охладительную систему, чтобы избежать очередного перегрева гаджета

Обратить внимание на состояние термопасты. Собрать ноутбук Acer и проверить

Поменять видеочип в домашних условиях сложно, но возможно. Однако стоит помнить, что любое неаккуратное движение инструментом может повредить другие детали и вывести из строя саму плату. На паяльной станции есть риск расплавить устройство, нарушить расположение шариков. Безопаснее отнести ноутбук Acer на ремонт к специалистам.

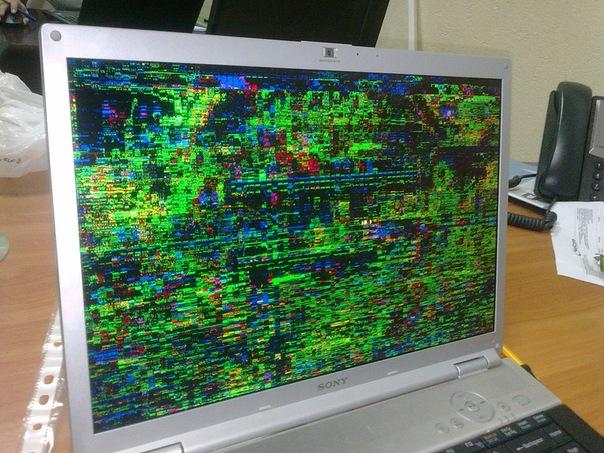

Проблемы интегрированной видеокарты

В большинстве ноутбуков дисплей обслуживает встроенная (интегрированная) видеокарта. Это особый чип, при неполадках которого могут наблюдаться:

• полосы на экране;
• места с изменением цвета;
• ошибки при прорисовке, кубики или области с артефактами.

Если картинка на дисплее имеет неполадки, которые говорят о выходе из строя графического чипа, стоит заменить видеокарту на ноутбуке. Такую работу рекомендуется поручить профессионалам. Есть две ситуации.

1. Графический чип распаян на материнской плате. В этом случае для извлечения старого и установки нового потребуется микроскоп и профессиональные паяльные станции.
2. Чип находится в специальном MXM разъеме. Для его извлечения нужен особый инструмент.

Стоит заметить, что при некоторой аккуратности заменить видеокарту на ноутбуке, чип которой помещен в гнездо, можно и самостоятельно. При этом нужно соблюдать ряд правил:

• работать в резиновых перчатках, чтобы на контактную группу не попал жир пальцев;
• стоит отказаться от шерстяной одежды;
• рекомендуется надевать специальный браслет, отводящий и нейтрализующий статический заряд.

Когда делается подобный апгрейд или ремонт, нельзя прилагать чрезмерных усилий. Чип в гнездо помещается аккуратно, устанавливается на позицию равномерным нажимом по всей площади. Ноутбуков, у которых видеокарта выполнена подобным образом, немало. К примеру, такую возможность предлагают некоторые модели DNS. У других производителей иная тактика. В частности, у 99% ноутбуков Леново менять видеокарту сложно и дорого, поскольку она является частью многофункционального чипа.

Что такое интегрированный графический процессор

Видеокарты вплоть до 2005 года выпускались в форме отдельной платы, подключаемой к материнской плате компьютера или ноутбука. Но затем графические процессоры (GPU) начали интегрировать в CPU, такие кристаллы принято обозначать как iGPU.

У них нет собственной оперативной памяти или кэша. Соответственно, при отрисовке графики они резервируют часть имеющейся в компьютере ОЗУ.

Также интегрированные GPU менее производительные. И за счет этого — потребляют в десятки раз меньше электроэнергии. Именно поэтому их чаще всего и используют в производстве недорогих ноутбуков, портативной техники.

Что такое графический процессор(GPU), интегрированный в CPU с технической точки зрения? Это отдельный кремниевый микрочип, который находится на одной плате («подложке») с центральным процессором. То есть он работает отдельно, хоть и использует ту же самую линию питания, что и CPU.

Тактовая частота видеочипа

Рабочая частота GPU измеряется в мегагерцах, в миллионах
тактов в секунду. Эта характеристика прямо влияет на производительность
видеочипа, чем она выше, тем больший объем работы чип может выполнить в единицу
времени, обработать большее количество вершин и пикселей. Пример: частота
видеочипа, установленного на плате RADEON X1900 XTX равна 650 МГц, а точно
такой же чип на RADEON X1900 XT работает на частоте в 625 МГц. Соответственно
будут отличаться и все основные характеристики производительности. Но далеко не
только рабочая частота чипа однозначно определяет производительность, на его
скорость сильно влияет и архитектура: количество различных исполнительных
блоков, их характеристики и т.п.

В последнее время участились случаи, когда тактовая частота
для отдельных блоков GPU отличается от частоты работы всего остального чипа. То
есть, разные части GPU работают на разных частотах, и сделано это для
увеличения эффективности, ведь некоторые блоки способны работать на повышенных
частотах, а другие — нет.

Зачем тестировать видеокарту?

Некоторые пользователи не понимают или не знают, зачем вообще проверять графический адаптер на производительность. Так вот, если вы стали замечать, что работоспособность вашего устройства начала изменяться не в лучшую сторону, то это первая причина, почему стоит его проверить. Выявить эти изменения можно в любой графической утилите или игре, когда даже при минимальных настройках игра притормаживает.

Во время тестирования карты, она нагружается до максимально возможных значений путем отправления большого объема памяти. Таким образом, можно определить производительность устройства в случае пиковой нагрузки, а также проверить температурный режим и, соответственно, состояние системы охлаждения. Конечно, следует аккуратно проводить тестирование, потому что экстремальная нагрузка может вызвать неполадки или вовсе выход устройства из строя.

Типы памяти

Все современные типы памяти DDR и GDDR позволяют передавать в
два раза большее количество данных на той же тактовой частоте за единицу
времени, поэтому цифру её рабочей частоты зачастую указывают удвоенной
(умножают на два). Так, если для DDR памяти указана частота 1400 МГц, то эта
память работает на физической частоте в 700 МГц, но указывают так называемую «эффективную»
частоту, то есть ту, на которой должна работать SDR память, чтобы обеспечить
такую же пропускную способность.

Основное преимущество DDR2 памяти заключается в возможности
работы на больших тактовых частотах, а соответственно — увеличении пропускной
способности по сравнению с предыдущими технологиями. Это достигается за счет
увеличенных задержек, которые, впрочем, не так важны для видеокарт.- это
специально предназначенная для видеокарт память, с теми же технологиями, что и
DDR2, но с улучшениями характеристик потребления и тепловыделения, что
позволило создать микросхемы, работающие на более высоких тактовых частотах. И
опять же, несмотря на то, что стандарт был разработан в ATI, первой
видеокартой, ее использующей, стала вторая модификация NVIDIA GeForce FX 5700
Ultra, а следующей стала GeForce 6800 Ultra.

Ну а GDDR4 — это последнее поколение «графической»
памяти, работающее почти в два раза быстрее, чем GDDR3. Основными отличиями
GDDR4 от GDDR3, существенными для пользователей, являются в очередной раз
повышенные рабочие частоты и сниженное энергопотребление. Технически, память
GDDR4 не сильно отличается от GDDR3, это дальнейшее развитие тех же идей.

Итак, видеопамять самых современных типов: GDDR3 и GDDR4,
отличается от DDR некоторыми деталями, но также работает с удвоенной передачей
данных. В ней применяются некоторые специальные технологии, позволяющие поднять
частоту работы. Так, GDDR2 память обычно работает на более высоких частотах, по
сравнению с DDR, GDDR3 — на еще более высоких, ну а GDDR4 обеспечивает
максимальную частоту и пропускную способность.

Интерфейсы
установки видеокарт

Замена видеоадаптера с MXM

О наличии разъема MXM вы узнаете из характеристик ноутбука. Стандарт не очень распространен, но встречается на некоторых моделях Acer и MSI. MXM развивается, у него есть несколько поколений: I, II, III, HE, A, B. Каждое поколение имеет свои размеры, но соблюдается поддержка предыдущих версий – в более новый слот можно установить младшую модель, но не наоборот.

Замена видеокарты типа MXM на ноутбуке на более мощную производится так:

1. Выключите компьютер, извлеките аккумулятор.
2. Открутите винты на задней крышке, чтобы снять ее.
3. Отключите охлаждение – вентиляторы, тепловые трубки.
4. Вы увидите, где находится видеокарта в вашем ноутбуке – выкрутите винты, чтобы снять ее.
5. Поместите новую карту в защитный кожух от старой так, чтобы совпало расположение тепловых прокладок.
6. На процессор видеоадаптера нанесите термопроводящую пасту тонким слоем. Если вы устанавливаете бу карту, сначала полностью счистите с нее старую термопасту.
7. Установите обратно снятые компоненты.

Перед тем, как включить свежеустановленную дискретную видеокарту, обновите драйвера на ноутбуке. Для этого сначала удалите старые – желательно использовать программы типа Driver Uninstaller, которые вычищают все записи из реестра и скрытые файлы от старых драйверов. Установочные файлы скачайте с сайта производителя ноутбука или доверьте Windows самостоятельно их найти для нового оборудования.

Запуск ШИМ RT8205, дежурные напряжения +3 и +5

На данной платформе генерация дежурных напряжений происходит только при питании от адаптера. Сигналы держаного напряжения здесь называются +3ALWP и +5ALWP, формируемых микросхемой RT8205.

Рассмотрим работу ноутбука без аккумулятора, поскольку при ремонте материнской платы обычно мастер так и поступает, запитывая плату от лабораторного блока питания. После подключения адаптера появляется VIN и PreCHG. Через резистор PR128 оно поступает на базу PQ34, открывая его, а он, в свою очередь, открывает PQ31, подавая PreCHG на B+. Поскольку пока никакие узлы не запущены, потребления по B+ нет, то через резисторы PR124-PR127 происходит заряд конденсаторов, подключенных к B+

Когда напряжение B+ достигнет достаточного для запуска RT8205, появляются напряжения +3VLP и VL. А дальше, если запуск не заблокирован транзисторами PQ63A, PQ63B, напряжения +3ALWP и +5ALWP Чтобы произошел запуск, нужно, чтобы PQ64 был открыт. Для этого должно быть напряжение VS, а ACPRN в низком уровне. VS берется из VIN через резисторы PR10 PR11.

При питании от батареи VS отсутствует и появляется при нажатии на кнопку питания. Таким образом, при питании от аккумулятора в дежурном режиме RT8205 генерирует только +3VLP и VL.

Многие платформы Compal имеют схожие схемы. В некоторых могут применяться операционные усилители для формирования ACSET и других сигналов. В этих узлах для формирования опорного напряжения может использоваться напряжение 3V RTC, такие платы не запускаются, если батарейка часов разряжена.

В статьи использованы материалы remnout.by — ремонт ноутбуков в Минске.

Шина

В настоящее время, наиболее распространенным является
стандарт шины PCI-E (PCI Express) для персональных компьютеров, который сейчас
приходит на замену AGP. Новая технология PCI-E обеспечивает достаточно широкую
полосу пропускания шин ввода-вывода для удовлетворения растущих требований к
скорости передачи данных по этим шинам. Ширину пропускания канала PCI Express
можно масштабировать за счет добавления каналов с данными, при этом получаются
соответствующие модификации шины (PCI-E x1, x4, x8, x16).

Производительность устройства PCI-E характеризуется числом
используемых сигнальных линий. Одна линия имеет пропускную способность 250
Мбайт/с, в каждом направлении передачи сигналов. Так, интерфейс PCI-E 16x (16
линий) имеет пропускную способность 4 Гбайт/с.

Наличие двух одинаковых слотов PCI-E позволит использовать
сразу два видеоадаптера в параллельном режиме SLI/CrossFire.

Замена видеоадаптера с MXM

О наличии разъема MXM вы узнаете из характеристик ноутбука. Стандарт не очень распространен, но встречается на некоторых моделях Acer и MSI. MXM развивается, у него есть несколько поколений: I, II, III, HE, A, B. Каждое поколение имеет свои размеры, но соблюдается поддержка предыдущих версий – в более новый слот можно установить младшую модель, но не наоборот.

Замена видеокарты типа MXM на ноутбуке на более мощную производится так:

1. Выключите компьютер, извлеките аккумулятор.
2. Открутите винты на задней крышке, чтобы снять ее.
3. Отключите охлаждение – вентиляторы, тепловые трубки.
4. Вы увидите, где находится видеокарта в вашем ноутбуке – выкрутите винты, чтобы снять ее.
5. Поместите новую карту в защитный кожух от старой так, чтобы совпало расположение тепловых прокладок.
6. На процессор видеоадаптера нанесите термопроводящую пасту тонким слоем. Если вы устанавливаете бу карту, сначала полностью счистите с нее старую термопасту.
7. Установите обратно снятые компоненты.

Перед тем, как включить свежеустановленную дискретную видеокарту, обновите драйвера на ноутбуке. Для этого сначала удалите старые – желательно использовать программы типа Driver Uninstaller, которые вычищают все записи из реестра и скрытые файлы от старых драйверов. Установочные файлы скачайте с сайта производителя ноутбука или доверьте Windows самостоятельно их найти для нового оборудования.

Переключение видеокарты через BIOS

Шаг 1. Перезагрузите компьютер или включите его, если он отключен. Во время начала загрузки компьютера, когда на экране появляется логотип либо стартовое окно иницилизации, необходимо нажать кнопку F2 или DEL.

Шаг 2. В BIOS необходимо найти меню, отвечающее за графическую конфигурацию. Зачастую его можно найти, если перейти в «Advanced», а затем выбрать «Chipset features» или «Graphic configuration».

Также меню может называться: «Onboard graphic», «PCI», «AGP» или «PCI-E». Это зависит от используемого шины, используемой на вашей материнской плате. Например, выбрав «PCI-E» вы отключаете встроенный видеоадаптер, но включаете дискретную видеокарту.

• PCI Slot — в первую очередь загрузит видео карту подключенную в PCI слот.
• Onboard — будет включен чип встроенной видео карты встроенной в материнскую плату.
• PEG — в первую очередь загрузит видео карту подключенную в PCI Express 16x разъем.

Если используется UEFI BIOS, то для настройки графики находятся в разделе конфигурирования материнской платы. Он будет называться «Init Display First» или «Primary Display», для материнской платы ASUS это будет выглядеть следующим образом:

Шаг 3. Когда все настройки будут найдены, произведите конфигурацию параметров графики опираясь на следующие свойства. Выберите шину, которая связана с работой требуемой графики: PCI, AGP, PEG (PCI Express 16x) или IGPU (интегрированная графика). Необходимый пункт можно также найти под названиями «Primary Graphic Adapter» и «Graphic Adapter».

Шаг 4. По завершению настройки можно просто нажать на F10 либо перейти в меню «Exit» и сохранить настройки, выбрав пункт «Save and exit». Теперь необходимо подождать, пока компьютер будет перезагружен и начнет работать по выбранным настройкам.
