Разборка ноутбука

Клиент беспокоился также о том, что возможно залита и плата, поэтому разбираем сначала ноутбук, а потом уже подумаем о . Привожу инструкцию по разборке Lenovo B560. Разборка начинается с нижней части. Снимаем аккумулятор на защелках и выкручиваем винты, отмеченные на фото.Снимаем заглушку сверху клавиатуры. Начинать лучше слева и действовать чем-нибудь пластмассовым. Если орудовать тем же – останутся вмятины на пластике ноутбука – будет некрасиво.Защелки клавиатуры предпочитаю освобождать все-таки скальпелем, так как бывает необходимо приложить усилия.Аккуратно приподымаем клавиатуру, помня о шлейфе. Лучше ее переворачивать по направлению от .Открываем крепление шлейфа клавиатуры, начиная с краев

Обратите внимание, что контакты шлейфа графитовые – их НИКОГДА НЕ ПРОТИРАЙТЕ, иначе сотрете, а восстановить практически нереально.Под клавиатурой откручиваем винты и отсоединяем. Если шлейф застрял, аккуратно хватаем пинцетом и враскачку его вытаскиваем.Также вытягиваем привод DVD-дисков и откручиваем 3 винта, как на фото.Теперь снимаем крышку корпуса, отщелкивая маленькие защелки по периметру.Вытаскиваем все мешающие шлейфы, откручиваем винты, снимаем жесткий диск и вентилятор охлаждения.Теперь можно снимать системную плату, подняв правый ее край и освобождая разъемы из отверстий корпуса.На обратной стороне платы находится система охлаждения

Снимаем ее, откручивая винты. Винты, обведенные желтым цветом лучше откручивать по одному обороту в порядке, указанном на корпусе системы охлаждения.

Это необходимо для того, чтобы снизить уровень перекоса медной пластины охлаждения относительно корпуса кристалла микросхемы (процессор, видеочип, южный и северный мосты), иначе возможен скол этого корпуса. По идее, скол корпуса не нарушает целостность кристалла, но лучше не рисковать.

Технические характеристики Lenovo A560

Перед использованием изделия обязательно прочитайте Руково…

• Изображение
• Текст

Первое издание (июнь 2010 г.)

Copyright Lenovo 2010.

Перед использованием изделия обязательно прочитайте Руководство по технике безопасности и общей информации

Функции, описанные в настоящем руководстве, одинаковы для большинства моделей. Некоторые функции могут быть недоступны на данном компьютере и (или) данный компьютер может обладать функциями, не описанными в настоящем руководстве пользователя.

Некоторые инструкции в настоящем руководстве подразумевают, что используется система Windows 7. При использовании другой операционной системы Windows некоторые операции могут немного отличаться. При использовании других операционных систем некоторые операции, возможно, к вам не относятся.

Примечания

•

•

•

Вид изделия может отличаться от иллюстраций, приведенных в данном документе. См. описание для определенного продукта.

•

В разделе Нормативно-правовые положения

содержится информация о стандартах радиочастот и безопасности. Прочитайте этот раздел, прежде чем использовать беспроводные устройства на компьютере.

Для этого перейдите на веб-сайт https://www.lenovo.com, щелкните Support

, а затем выберитеUser’s guides and manuals .

Нормативно-правовые положения

•

•

Порядок модернизации

Для начала необходимо приобрести те компоненты, которые планируется заменить в ЭВМ. Наиболее просто это сделать с оперативной памятью и жестким диском. Поэтому нужно купить два модуля ОЗУ по 4 Гб специально для ноутбуков. Рекомендуемая их тактовая частота должна быть 800 МГц. Также нужно купить SSD-накопитель на 256 Гб стандарта SATA 3. Далее в выключенном состоянии на нижней крышке ноутбука выкручиваем семь винтов и снимаем крышку – заглушку. При этом остальная часть корпуса должна остаться на ЭВМ. Затем можно демонтировать модули ОЗУ и взамен них установить новые. Далее выкручиваем фиксирующие винты жесткого диска и аккуратно его извлекаем. Потом нужно образ этого накопителя скопировать на новый SSD на другом компьютере. Следующий этап – это установка твердотельного накопителя, его фиксация винтами и установка крышки. После этого нужно вкрутить остальные шурупы.

А вот апгрейд Lenovo B560 при замене процессора более сложный. В этом случае без специального оборудования не обойтись. Чип впаян в системную плату, и заменить его можно только с использованием паяльной станции. Поэтому в этом случае рекомендуется обратиться в сервисный центр, который специализируется на оказании таких услуг.

Лучший результат: ASRock B560 Steel Legend

• Великолепная эстетика
• Поддерживает память DDR4-4800
• Три слота M.2 NVMe
• 2,5 GbE LAN

• Краткий список поддерживаемых твердотельных накопителей M.2
• Не имеет встроенного модуля Wi-Fi

Несмотря на то, что существуют более доступные материнские платы B560, ASRock B560 Steel Legend — это настольная материнская плата премиум-класса среднего класса, разработанная для обеспечения непревзойденной прочности и неотразимого внешнего вида для повседневных пользователей и обычных энтузиастов. B560 Steel Legend имеет городской камуфляж на печатной плате, а также оснащен светодиодами RGB, встроенными в радиатор чипсета.

B560 Steel Legend отличается не только красивым внешним видом, но и некоторыми высококачественными компонентами. К ним относятся силовые дроссели премиум-класса на 60 А, конструкция VRM с 10 фазами питания и 6-слойная печатная плата. Из других функций стоит упомянуть включение трех отдельных слотов M.2, Realtek 2.5 GbE LAN, пяти аудиоразъемов, оптического выхода S / PDIF и одного разъема USB 3.2 Type-C. Эта материнская плата также поддерживает оперативную память DDR4-4800, что оценят многие геймеры и энтузиасты ПК.

Лучшие материнские платы B560

Некоторые из наших лучших вариантов материнских плат B560 можно найти ниже. Чтобы получить более полное представление о пяти лучших материнских платах B560, которые мы предлагаем для разных бюджетов и потребностей, ознакомьтесь с нашей лучшей статьей.

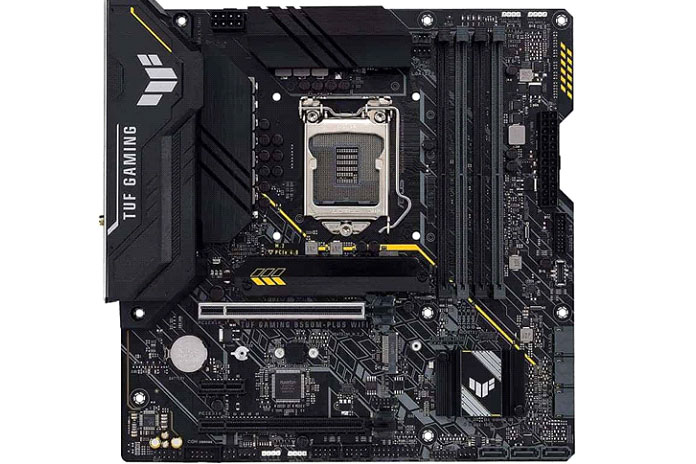

ASUS TUF Gaming B560M PLUS
