Простой мощный импульсный блок питания для питания радио электро-аппаратуры

Схема выпрямителей и стабилизаторов напряжения

Ниже приведена принципиальная схема блока питания для моего самодельного усилителя мощности.

Рис. 2. Принципиальная схема источника питания для самодельного усилителя мощности НЧ.

Для питания схем усилителей мощности НЧ используются два двуполярных выпрямителя — А1.1и А1.2. Остальные электронные блоки усилителя будут питаться от стабилизаторов напряжения А2.1 и А2.2.

Резисторы R1 и R2 нужны для разрядки электролитических конденсаторов, в момент когда линии питания отключены от схем усилителей мощности.

В моем УМЗЧ 4 канала усиления, их можно включать и выключать попарно с помощью выключателей, которые коммутируют линии питания платок УМЗЧ с помощью электромагнитных реле.

Резисторы R1 и R2 можно исключить из схемы если блок питания будет постоянно подключен к платам УМЗЧ, в таком случае электролитические емкости будут разряжаться через схему УМЗЧ.

Диоды КД213 рассчитаны на максимальный прямой ток 10А, в моем случае этого достаточно. Диодный мост D5 рассчитан на ток не менее 2-3А,собрал его из 4х диодов. С5 и С6 — емкости, каждая из которых состоит из двух конденсаторов по 10 000 мкФ на 63В.

Рис. 3. Принципиальные схемы стабилизаторов постоянного напряжения на микросхемах L7805, L7812, LM317.

Расшифровка названий на схеме:

STAB — стабилизатор напряжения без регулировки, ток не более 1А;
STAB+REG — стабилизатор напряжения с регулировкой, ток не более 1А;
STAB+POW — регулируемый стабилизатор напряжения, ток примерно 2-3А.

При использовании микросхем LM317, 7805 и 7812 выходное напряжение стабилизатора можно рассчитать по упрощенной формуле:

Uвых = Vxx * ( 1 + R2/R1 )

Vxx для микросхем имеет следующие значения:

LM317 — 1,25;
7805 — 5;
7812 — 12.

Пример расчета для LM317: R1=240R, R2=1200R, Uвых = 1,25*(1+1200/240) = 7,5V.

Пошаговая инструкция

Процесс изготовления импульсного БП выглядит так:

выполняют расчет изделия в онлайн-калькуляторе (публикуются на многих сайтах) или специальной программе. В зависимости от желаемых характеристик БП, ПО подберет параметры всех элементов: конденсаторов, транзисторов, дросселей и пр.;
закупают все радиодетали;
в пластине текстолита в соответствии со схемой и размерами элементов высверливают отверстия. Далеко не всегда удается добиться желаемых характеристик с первого раза, ввиду чего схему приходится дополнять компенсаторами и прочими элементами. Необходимо оставить для них место на плате;
на схеме выбирают точки входа, помеченные символами «АС», припаивают предохранитель и далее один за другим все элементы согласно схеме;
выполняют проверку.

Важно найти подходящую схему и правильно рассчитать параметры элементов.

SW2604A схема блока питания

Электропитание

Главная Радиолюбителю Электропитание

Когда нужно быстро собрать компактный импульсный блок питания, на помощь приходят готовые решения, реализованные на базе микросхем.

Такой подход позволяет:

Ускорить и значительно упростить процесс сборки и/или проектирования. Причём производитель зачастую предлагает типовую схему, так что разрабатывать или рассчитывать что-то дополнительно не придётся.
Сэкономить габариты конечного устройства. Применение ИМС всегда способствует уменьшению печатных плат.
Быть уверенным в выходных параметрах и в других характеристиках блока питания. Ведь предлагаемое типовое решение уже обкатано и проверено.

Все эти преимущества позволяет получить ШИМ-контроллер китайского производителя Samwin — SW2604A.

Эта микросхема имеет привычный корпус (DIP

Низкий пусковой и рабочий ток.
Встроенная защита от перехода в режим насыщения, а также от коротких замыканий на выходе. Есть здесь и тепловая защита.
Для сборки блока питания требуется минимальное количество периферийных элементов.
Встроенный ключ.
Максимальная мощность – 18 Вт (рабочая – 15).
Рабочая частота – 66 кГц.
Напряжение на входе – до 700 В.

Корпус и распиновка

Назначение выводов микросхемы показано на схеме ниже.

Рис. 1. Назначение выводов микросхемы

Функционал каждого контакта можно уточнить в таблице ниже.

Номер вывода	Обозначение	Назначение
1	VST	Входной контакт для пускового тока (на входе может быть использован резистор)
2	VCC	Вывод для подачи напряжения питания
3	GND	Контакт заземления
4	NC	Этот контакт не подключён (нет функции)
5	FB	Вывод для подключения обратной связи
6	IS	Управление током переключения (для настройки может использоваться резистор)
7,8	HV	Выход (выключатель трансформатора)

Схема блока питания

Производитель разрабатывал этот контроллер специально для включения его в состав маломощных и компактных импульсных блоков питания, поставляемых в составе бытовых приборов или для проектирования отдельных БП (например, зарядных устройств для цифровой портативной техники).

Поэтому им же (производителем) была предложена типовая схема включения.

Точно такую же электрическую схему вы можете найти в официальном даташите на этот ШИМ-контроллер.

Рис. 2. Схема блока питания

Номиналы элементов можно взять из схемы типового включения микроконтроллера питания THX203H, которая находится здесь. Дело в том, что эти микросхемы практически идентичны и легко могут заменять друг друга.

Более конкретную реализацию с SW2604A можно подсмотреть на примере блока питания для цифровой приставки (ресивера) к телевизору.

Рис. 3. Реализация с SW2604A на примере блока питания для цифровой приставки (ресивера) к телевизору

А это вариант схемы источника дежурного питания для БП Орион (на выходе 26 В), но уже на варианте микросхемы SW2604 (на ней задействован 4 контакт, который отвечает за настройку частоты встроенного генератора импульсов).

Рис. 4. Схема источника питания для БП Орион

Мнения читателей

Нет комментариев. Ваш комментарий будет первый. Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Диагностика платы

Как только удалось извлечь плату, необходимо провести первичный осмотр на предмет очевидных поломок

На что следует обращать внимание:

Есть ли следы гари. В некоторых случаях определенные элементы могут перегорать, оставляя под собой копоть.
Отслоение пайки. Со временем некачественная пайка может привести к тому, что какой-либо из элементов попросту отвалится.
Как выглядят конденсаторы. Вздутые конденсаторы не всегда видны невооруженным взглядом без применения мультиметра, но если удалось заметить объективно «надутый» конденсатор – то очевидно, что он вышел из строя.
Целостность разъемов. Необходимо убедиться, что все разъемы не имеют повреждений. Это касается как входного разъема питания, так и выходных соединений со вторичной платой

Важно, чтобы на входном пластиков разъеме не было следов оплавления.

Если ничего подобного на плате нет, дальнейший поиск проблемы осуществляется уже при помощи мультиметра. Первым делом необходимо прозвонить на целостность предохранитель, если он не звонится – причина неисправности очевидна. Замена предохранителя – самая меньшая из проблем, которая может возникнуть при ремонте импульсного блока питания своими руками.

Если предохранитель целый – следует проверить конденсаторы, а именно измерить емкость каждого из них. Также можно и просто прозвонить их на целостность, так как часто причиной выхода из строя конденсатора является обрыв и пробой. Номинал конденсатора можно посмотреть на самом элементе. Даже 10%-ное отклонение от номинала требует полной замены элементов.

При выявлении нерабочих, вздутых или пробитых конденсаторов, их необходимо заменить. Причем рекомендуется менять сразу все конденсаторы, так как обычно они выходят из строя один за другим, и, если вздулся один элемент, в скором времени вздуются и другие

Также следует уделить внимание кабелю питания телевизора. Достаточно его прозвонить на целостность

Бывает, что проблема кроется в соединение шнура и вилки, а также в нарушении целостности проводов.

Перед диагностикой конденсаторов, их необходимо предварительно разрядить. Сделать это можно при помощи обычной лампочки, поднеся ее к контактам конденсатора. В противном случае может возникнуть КЗ, что приведет к еще большим поломкам, а также существует риск получить удар током.

Детальная диагностика неисправности

Если первичный осмотр платы и проверка на предмет наиболее распространенных поломок не дали никаких результатов, придется прибегнуть к детальной диагностике. Для этого потребуется схема блока питания телевизора, скачать которую можно на официальном сайте производителя. Далее, используя тестер (мультиметр) проводятся следующие проверки:

Необходимо прозвонить каждый элемент сети (диоды, транзисторы, конденсаторы).
Проверяем балластное сопротивление – резистор на предмет обрыва.
Также следует прозвонить выпрямительные диоды, которые часто выходят из строя после КЗ в сети.

Выявив поврежденный элемент платы, его необходимо будет заменить и выполнить проверку ремонта.

Ремонт драйвера (LED) лампы

Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).

Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.

Схема драйвера светодиодной лампы

Рекомендуем прочесть: Ремонт светодиодных ламп своими руками

Как отремонтировать:

Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.

Замена электролитических конденсаторов в драйвере для светодиодных светильников.

Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.

Есть два варианта таких источников:

только LED приборы без дополнительных деталей;
изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.

В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.

Cхема простого источника питания.

При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.

Если хоть один или несколько элементов зажглись – напряжение питания поступает. В этом случае проверяют светодиоды и меняют их.

Будет полезно ознакомиться: Ремонт драйвера для светодиодной ленты 12 В 100 Вт.

Схема блока питания на CR6842S

В данной статье опубликована схема блока питания на микросхеме CR6842S. Схема имеет обратноходовую (flayback) структуру, благодаря которой, можно сделать блок питания любой мощности, под любые нужды.

Многие наверно видели на aliexpress компактные AC-DC блоки питания, фото которых привожу ниже и задумывались о схематике данного устройства и на какой микросхеме она собрана.

Есть и такие, которые купили данный блок питания на CR6842S и ищут схему для него, на случай поломки и дальнейшего ремонта.

Как я и писал, схема представляет собой обратноход и выглядит следующим образом. Приведенная схема рассчитана на напряжение 12 вольт и ток 2 ампера. Вы можете рассчитать блок питания на свои напряжения и ток.

Максимальный ток нагрузки задается резистором R10, чем меньше его сопротивление, тем больше ток на выходе блока питания. Методику расчета можно найти в интернете по запросу «Расчет обратноходового преобразователя». В данной статье этого расчета нет, так как рассматривается только схема данного блока питания.

Частота задается резистором R2 и рассчитывается по формуле F (кГц) = 1742 / R2 (кОм). При сопротивлении R2 = 26 кОм, частота равна 1742 / 26 кОм = 67 кГц.

Хотел отметить, что микросхема CR6842S является китайским аналогом микросхемы SG6842S. Расчет частоты для SG6842S немного другой и имеет формулу F (кГц) = 1690 / R2 (кОм) ..

Не знаю, формулы разные или все же китайцы ошиблись и в своем даташите указали 1742 вместо 1690. Поэтому на схеме я указал, что частота 66 кГц (усреднил). Имейте это в виду при расчете.

Печатная плата блока питания

Печатная плата имеет размер 117 х 54 мм, выглядит следующим образом.

Если вас не устраивают данные размеры, то вы всегда можете подправить печатную плату под себя или развести ее по новой. Файл печатной платы, который сделан в программе DipTrace, можно скачать в конце статьи.

Изготовление печатной платы блока питания на CR6842S

Представляю некоторые этапы сборки печатной платы. Нанесение фоторезиста и засветка, плата после проявки и травления фоторезиста, плата после нанесения паяльной маски.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-cr6842s

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Видео засветки паяльной маски

В данном видео показан ускоренный процесс засветки фоторезиста и паяльной маски этой печатной платы, на установке для засветки.

Методика проверки (инструкция)

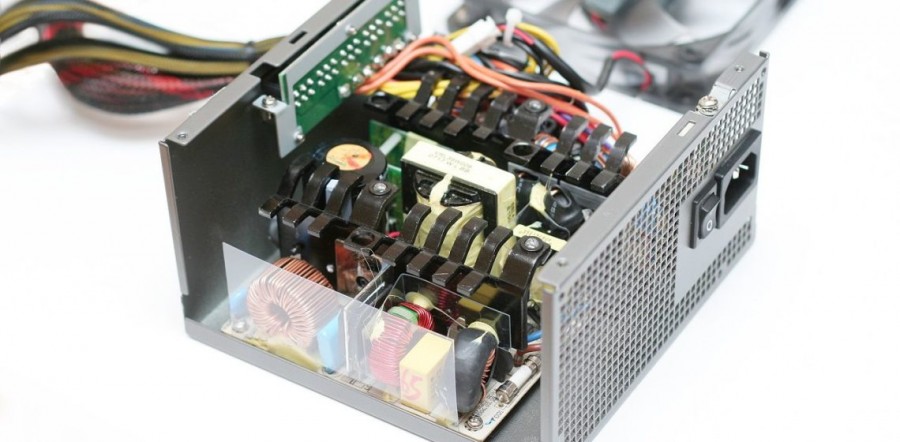

После того, как блок питания снят с системного блока и разобран, в первую очередь, необходимо произвести осмотр на предмет обнаружения поврежденный элементов (потемнение, изменившийся цвет, нарушение целостности). Заметим, что в большинстве случаев замена сгоревшей детали не решит проблему, потребуется проверка обвязки.

Если таковы не обнаружены, переходим к следующему алгоритму действий:

проверяем предохранитель. Не стоит доверять визуальному осмотру, а лучше использовать мультиметр в режиме прозвонки. Причиной, по которой выгорел предохранитель, может быть пробой диодного моста, ключевого транзистора или неисправность блока, отвечающего за дежурный режим;

проверка дискового термистора. Его сопротивление не должно превышать 10Ом, если он неисправен, ставить вместо него перемычку крайне не советуем. Импульсный ток, возникающий в процессе заряда конденсаторов, установленных на входе, может стать причиной пробоя диодного моста;

тестируем диоды или диодный мост на выходном выпрямителе, в них не должно быть обрыва и КЗ. При обнаружении неисправности следует подвергнуть проверке установленные на входе конденсаторы и ключевые транзисторы. Поступившее на них в результате пробоя моста переменное напряжение , с большой вероятностью, вывело эти радиодетали из строя;

проверка входных конденсаторов электролитического типа начинается с осмотра. Геометрия корпуса этих деталей не должна быть нарушена. После этого измеряется емкость. Нормальным считается, если она не меньше заявленной, а расхождение между двумя конденсаторами в пределах 5%. Также проверке должны быть подвергнуты запаянные параллельно входным электролитам варисторы и выравнивающие сопротивления;

тестирование ключевых (силовых) транзисторов. При помощи мультиметра проверяем переходы база-эмиттер и база-коллектор (методика такая же, как при проверке диодов).

Если найден неисправный транзистор, то прежде, чем впаивать новый, необходимо протестировать всю его обвязку, состоящую из диодов, низкоомных сопротивлений и электролитических конденсаторов. Последние рекомендуем поменять на новые, у которых большая емкость. Хороший результат дает шунтирование электролитов при помощи керамических конденсаторов 0,1 мкФ;

Проверка выходных диодных сборок (диоды шоттки) при помощи мультиметра, как показывает практика, наиболее характерная для них неисправность – КЗ;

проверка выходных конденсаторов электролитического типа. Как правило, их неисправность может быть обнаружена путем визуального осмотра. Она проявляется в виде изменения геометрии корпуса радиодетали, а также следов от протекания электролита.

Не редки случаи, когда внешне нормальный конденсатор при проверке оказывается негодным. Поэтому лучше их протестировать мультиметром, у которого есть функция измерения емкости, или использовать для этого специальный прибор.

Видео: правильный ремонт блока питания ATX. https://www.youtube.com/watch?v=AAMU8R36qyE

Заметим, что нерабочие выходные конденсаторы – самая распространенная неисправность в компьютерных блоках питания. В 80% случаев после их замены работоспособность БП восстанавливается;

проводится измерение сопротивления между выходами и нулем, для +5, +12, -5 и -12 вольт этот показатель должен быть в пределах, от 100 до 250 Ом, а для +3,3 В в диапазоне 5-15 Ом.

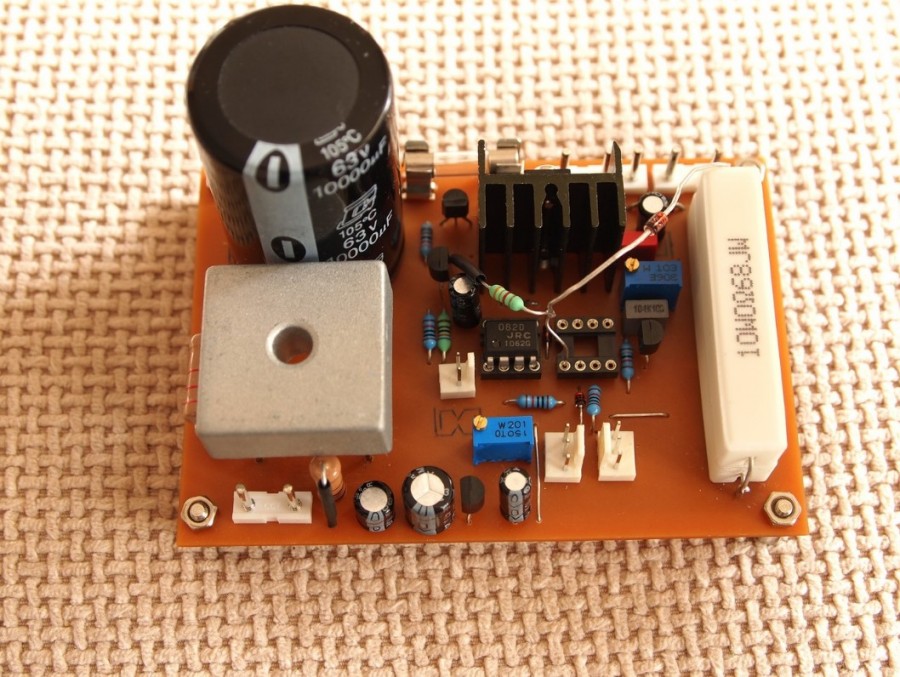

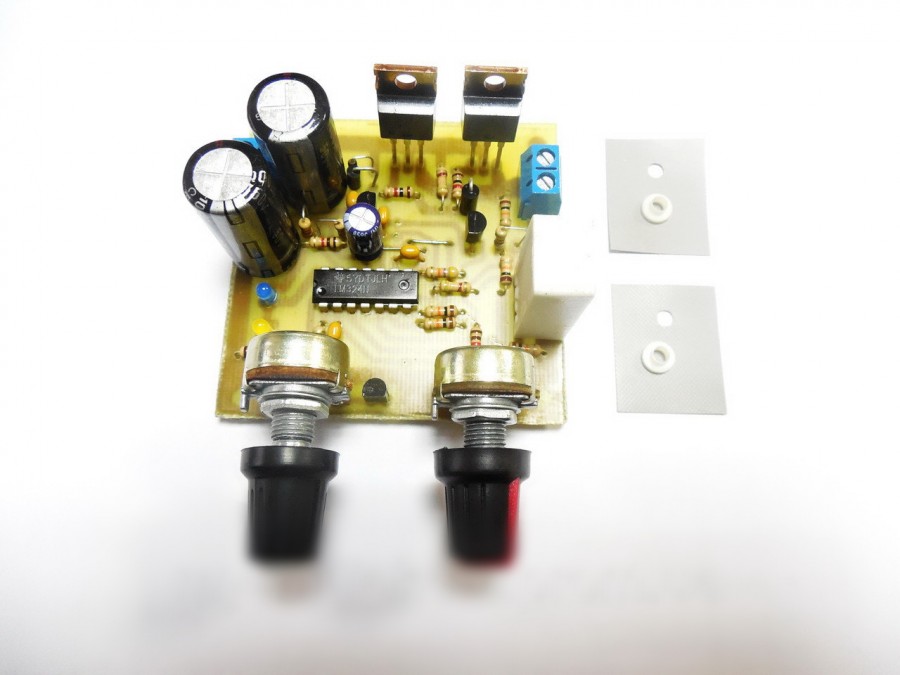

Основные узлы регулируемого блока питания

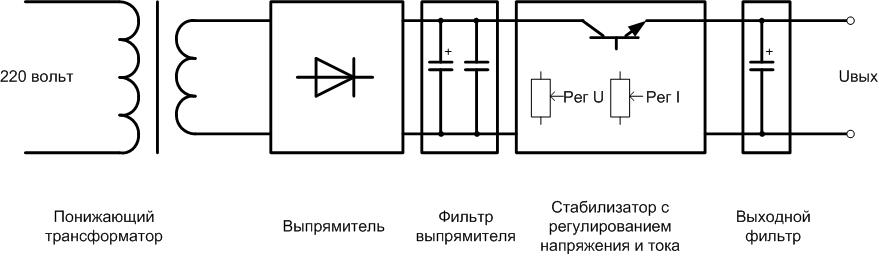

Трансформаторный источник питания в большинстве случаев выполняется по следующей структурной схеме.

Понижающий трансформатор снижает напряжение сети до необходимого уровня. Полученное переменное напряжение преобразуется в импульсное с помощью выпрямителя. Выбор его схемы зависит от схемы вторичных обмоток трансформатора. Чаще всего применяется мостовая двухполупериодная схема. Реже – однополупериодная, так как она не позволяет полностью использовать мощность трансформатора, да и уровень пульсаций выше. Если вторичная обмотка имеет выведенную среднюю точку, то двухполупериодная схема может быть построена на двух диодах вместо четырех.

Если трансформатор трехфазный (и имеется трехфазная цепь для питания первичной обмотки), то выпрямитель можно собрать по трехфазной схеме. В этом случае уровень пульсаций наиболее низок, а мощность трансформатора используется наиболее полно.

После выпрямителя устанавливается фильтр, который сглаживает импульсное напряжение до постоянного. Обычно фильтр состоит из оксидного конденсатора, параллельно которому ставится керамический конденсатор малой емкости. Его назначение – компенсировать конструктивную индуктивность оксидного конденсатора, который изготовлен в виде свернутой в рулон полоски фольги. В результате получившаяся паразитная индуктивность такой катушки ухудшает фильтрующие свойства на высоких частотах.

Далее стоит стабилизатор. Он может быть как линейным, так и импульсным. Импульсный сложнее и сводит на нет все преимущества трансформаторного БП в нише выходного тока до 2..3 ампер. Если нужен выходной ток выше этого значения, проще весь источник питания выполнить по импульсной схеме , поэтому обычно здесь используется линейный регулятор.

Выходной фильтр выполняется на базе оксидного конденсатора относительно небольшой емкости.

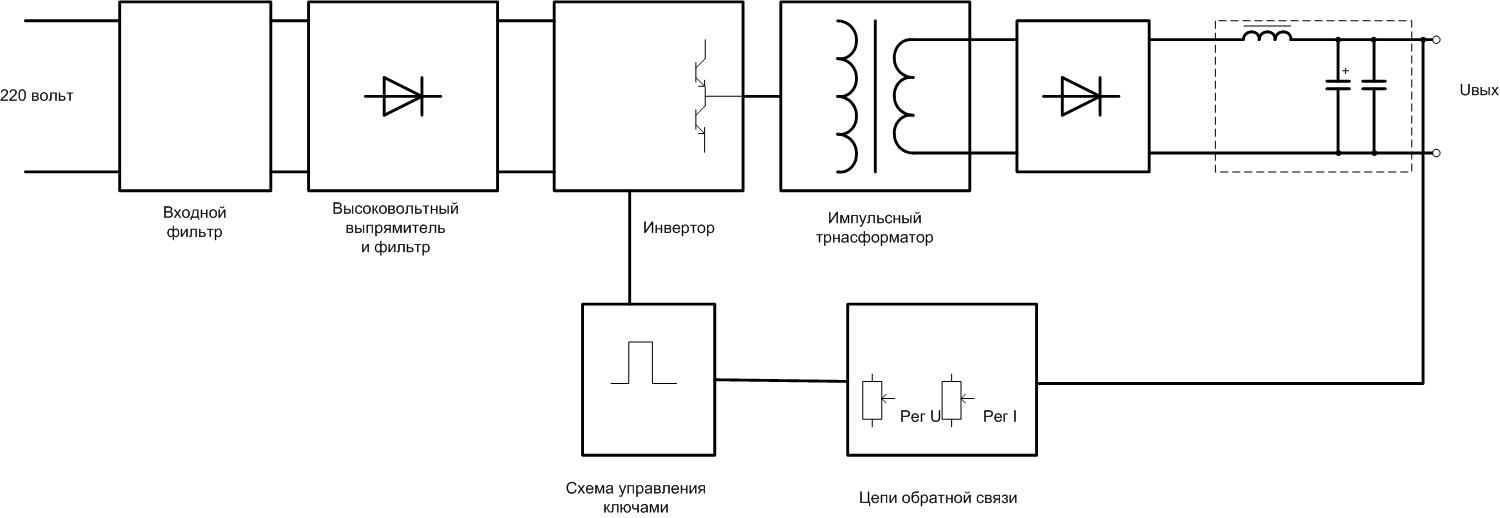

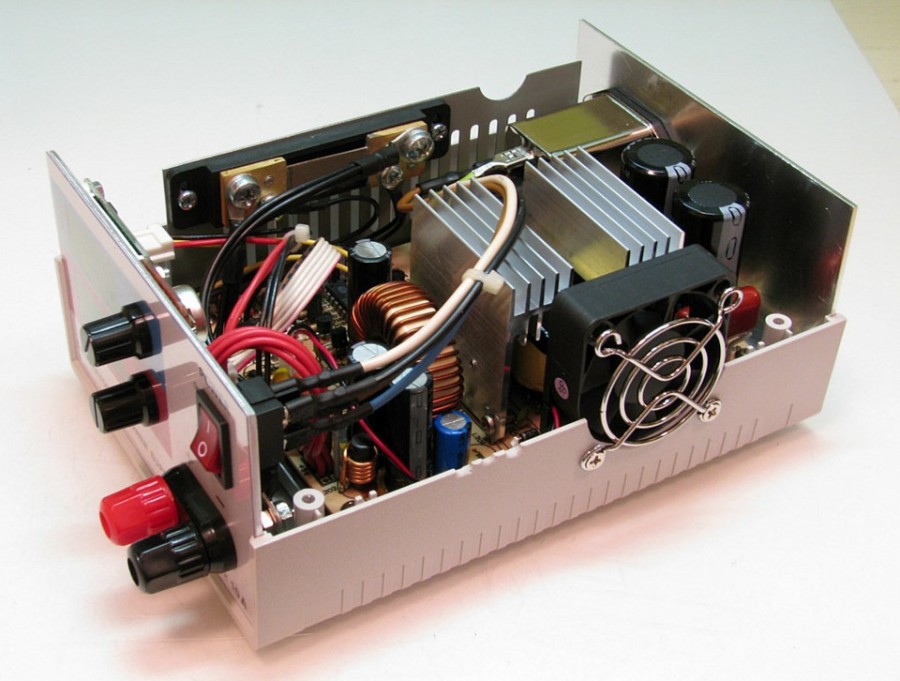

Импульсные источники питания строятся по другому принципу. Так как потребляемый ток имеет резко несинусоидальный характер, на входе устанавливается фильтр. На работоспособность блока он не влияет никак, поэтому многие промышленные производители БП класса Эконом его не ставят. Можно не устанавливать его и в простом самодельном источнике, но это приведет к тому, что устройства на микроконтроллерах, питающиеся от той же сети 220 вольт, начнут сбоить или работать непредсказуемо.

Дальше сетевое напряжение выпрямляется и сглаживается. Инвертор на транзисторных ключах в цепи первичной обмотки трансформатора создает импульсы амплитудой 220 вольт и высокой частотой – до нескольких десятков килогерц, в отличие от 50 герц в сети. За счет этого силовой трансформатор получается компактным и легким. Напряжение вторичной обмотки выпрямляется и фильтруется. За счет высокой частоты преобразования здесь могут быть использованы конденсаторы меньшей емкости, что положительно сказывается на габаритах устройства. Также в фильтрах высокочастотного напряжения становится целесообразным применение дросселей – малогабаритные индуктивности эффективно сглаживают ВЧ пульсации.

Регулирование напряжения и ограничение тока выполняется за счет цепей обратной связи, на которые подается напряжение с выхода источника. Если из-за повышения нагрузки напряжение начало снижаться, то схема управления увеличивает интервал открытого состояния ключей, не снижая частоты (метод широтно-импульсного регулирования). Если напряжение надо уменьшить (в том числе, для ограничения выходного тока), время открытого состояния ключей уменьшается.

Проверка конструкции

Перед первым включением БП нужно проверить. В первую очередь проверяется монтаж, например, могли остаться следы от пайки, несмытый флюс. Какой-либо компонент, установленный на плате, может оказаться неисправным.

Если с монтажом все в порядке, можно приступать ко второй стадии проверки с помощью лампочки. В качестве лампочки можно использовать любую лампу накаливания. Для этого подключаем изготовленный нами источник питания последовательно с лампочкой, как показано на рисунке ниже.

Если лампочка не светится, значит, в цепи БП есть обрыв. Нужно проверить дорожки платы, дроссель, диодный мост.

Лампочка постоянно горит. В блоке питания короткое замыкание. Причина может быть в пробое конденсаторов, транзисторов. Нужно также проверить дорожки печатной платы, выходные цепи трансформатора.

Если лампочка вспыхнула и погасла, значит, БП исправен, конденсаторы зарядились.

Помогла ли вам статья?

Да1Не особо1

С чего начать как найти нужную схему

Самый лучший вариант ремонта – если имеется схема на конкретный блок питания. На самом деле все несколько сложнее. Производители не прикладывают к документации на блоки питания принципиальных схем. Приходится их искать в интернете. Проблема в том, что даже известные изготовители не проявляют энтузиазма в выкладывании напоказ своих разработок, а небольшие фирмы из Юго-Восточной Азии вообще не имеют своих сайтов. Приходится собирать по всей сети то, что нашли и выложили энтузиасты. И если для компьютерных блоков питания схему найти относительно просто, то для импульсников, предназначенных, например, для питания LED-лент, дело обстоит сложнее.

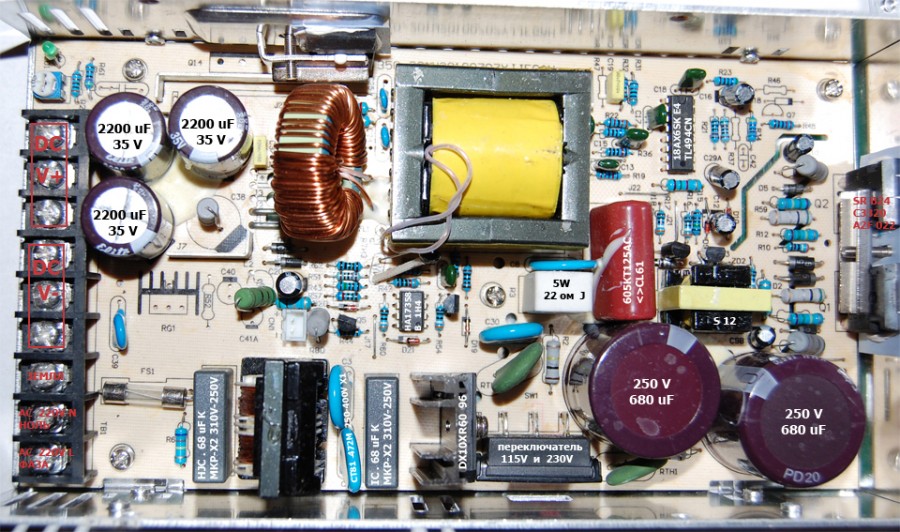

ИИП SKS-320.

Так, для блока питания SKS-320 при запросе схемы известная поисковая система выдает только одну адекватную картинку (явно нарисованную добровольцем из Китая). На примере этого устройства далее и будет описан алгоритм поиска неисправности.

Принципиальная схема ИБП SKS-320.

Для других источников схемы может не найтись вовсе. В таком случае лучший выход – срисовать схему с платы самостоятельно. Это требует определенной квалификации – надо, как минимум, знать, как выглядят электронные компоненты, а также приблизительно представлять ожидаемый результат. Для этого надо знать, по какой схемотехнике выполняются блоки питания. В целях облегчения работы можно на плате пометить маркером дорожки питания и пронумеровать элементы (если они уже не пронумерованы).

Другой путь – найти подобную схему, которая может полностью и не совпасть с реальным блоком, но это лучше, чем ничего.

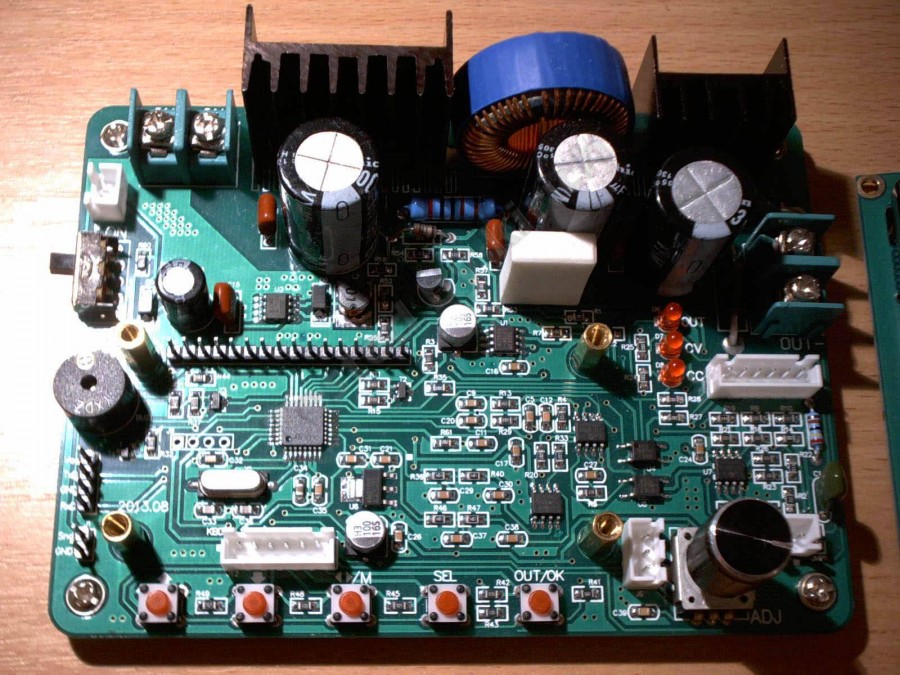

Классификация устройств

Большинство блоков питания преобразуют сетевое переменное напряжение величиной 220 вольт в постоянное напряжение заданной величины. При этом устройства характеризуется большим перечнем рабочих параметров, которые необходимо учитывать при покупке или конструировании.

Основными рабочими параметрами является выходной ток, напряжение и возможность стабилизации и регулировки выходного напряжения. Все эти преобразователи по способу преобразования классифицируются на две большие группы: аналоговые и импульсные приборы. Эти группы блоков питания имеют сильные отличия и легко различаются по фото с первого взгляда.

Диоды преобразуют переменное напряжение в постоянное напряжение. Конденсатор дополнительно его сглаживает. Недостатком таких приборов являются большие габариты и масса.

Трансформатор мощностью 250 Ватт обладает массой несколько килограмм. Кроме того на выходе таких устройств напряжение может меняться от внешних факторов. Поэтому для стабилизации выходных параметров в таких аппаратах в электронную схему добавляются специальные элементы.

С использованием трансформаторов изготавливаются блоки питания повышенной мощности. Такие приборы целесообразно использовать для зарядки автомобильных аккумуляторов или для подключения электрических дрелей для экономии ресурса литиевых аккумуляторов.

Преимуществом такого устройства является гальваническая развязка между двумя обмотками (за исключением автотрансформаторов). Первичная обмотка, подключенная в сеть высокого напряжения, не имеет физического контакта с вторичной обмоткой. На ней генерируется пониженное напряжение.

Передача энергии осуществляется с помощью магнитного поля переменного тока в металлическом сердечнике трансформатора. При наличии минимальных знаний в радиоэлектронике своими руками легче собрать классический регулируемый блок питания с использованием трансформатора.

С развитием электронной техники стало возможным выпускать более дешевые полупроводниковые преобразователи напряжения. Они очень компактны, мало весят и обладают очень низкой ценой. Благодаря этому они стали лидерами рынка. В любой квартире используются несколько разных блоков питания.

При соблюдении техники безопасности человеку ничего не грозит. Эти приборы обладают достаточно низкой стоимостью и при их поломке зачастую их не пытаются отремонтировать, а приобретают новое устройство. Тем не менее если разобраться со схемами и принципами работы импульсных блоков питания, то легко можно будет, как отремонтировать такой блок питания, так и собрать новый прибор.

Преимущества и недостатки импульсных блоков питания

Основные преимущества ИБП:

Малый вес и компактные размеры. Уменьшение габаритов устройств обусловлено переходом от использования тяжелых силовых трансформаторов. В ИБП нет линейных управляющих систем, которые требуют установки больших охлаждающих радиаторов. Повышение частоты обрабатываемых сигналов также позволило уменьшить размеры конденсаторов.
Высокий КПД. Низкочастотные трансформаторы характеризуются значительными потерями энергии в виде тепла, которое образуется в результате электромагнитных преобразований. В ИБП максимальные потери происходят в каскаде силовых ключей во время переходных процессов, а все остальное время транзисторы устойчивы. Потери энергии сведены к минимуму. КПД устройств достигает 98 %.
Широкий диапазон входных напряжений. Область применения устройств значительно расширена. Импульсные технологии позволяют использовать блоки питания в сетях с различными стандартами электроэнергии.
Встроенные системы защиты. Большинство моделей имеют автоматическую защиту от токов короткого кроткого замыкания, системы аварийного отключения нагрузок и т. д. Защитные устройства надежно встраиваются в конструкцию блоков благодаря применению миниатюрных цифровых полупроводниковых модулей.
Доступная стоимость. Элементная база ИБП постоянно унифицируется. Снижается стоимость на основные компоненты устройств, которые выпускаются серийно на автоматических станках. Дополнительное сокращение затрат достигается за счет использования менее мощных полупроводников.

Недостатками ИБП являются:

Ограничения по мощности. Существуют противопоказания, как при высоких, так и при низких нагрузках. Если в выходной цепи ток упадет ниже критического значения, то блок начинает генерировать напряжение с искаженными характеристиками, либо полностью отказывает схема запуска.
Наличие высокочастотных помех. Блоки вырабатывают их в любом исполнении. Высокочастотные помехи транслируются в окружающую среду, поэтому необходимо дополнительно решать вопрос об их подавлении. В некоторых видах чувствительной цифровой аппаратуры использование ИБП по этой причине невозможно.

Как можно проверить ИБП

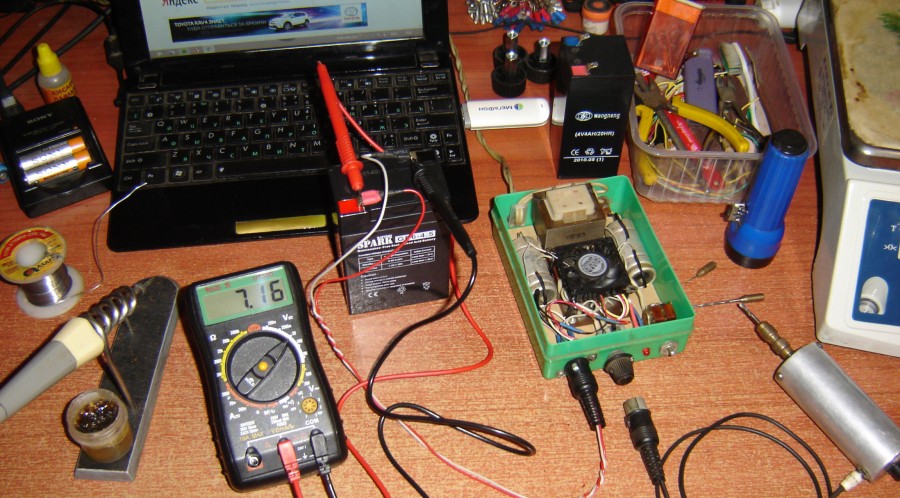

Если есть сомнения, можно проверить работу ИБП. Для этого его надо включить под нагрузкой – некоторые источники на холостом ходу просто не запускаются. В качестве эквивалента можно применить автомобильные лампочки, если блок рассчитан на выходное напряжение 12 вольт, или другие лампочки накаливания, соединяя их последовательно и параллельно для создания требуемой нагрузки. Если подходящих ламп нет, можно составить нагрузку из резисторов необходимого сопротивления и потребной мощности.

Лампочка в качестве нагрузки блока питания.

Для простой проверки работоспособности ток через лампы должен быть хотя бы 5..10% от номинала ИБП. Если источник с принудительным охлаждением, надо нагрузить его так, чтобы ток составил не менее половины максимально допустимого (а лучше – ближе к верхнему пределу). Это нужно, чтобы заставить сработать реле температуры для проверки включения вентилятора.

FSP 500-60gln напряжение на Power Ok 0,3 В

Есть БП FSP 500-60gln, на нем не стартовала материнка, т.е. включалась, заводились вентиляторы, но post не начинала проходить. Оказалась напряжение на Power Ok — 0,3 В, померял тестером все напряжения на разъемах — все в пределах нормы. Разобрав БП увидел, что Power Ok выходит с маленькой платы, на которой стоит микруха PS223 и обвязка. Может кто сталкивался, что могло вылететь, визуально на БП все впорядке? Он не сгорит если на Power Ok с +5 в. через шунт напругу завести и если так можно то какой резистор использовать?

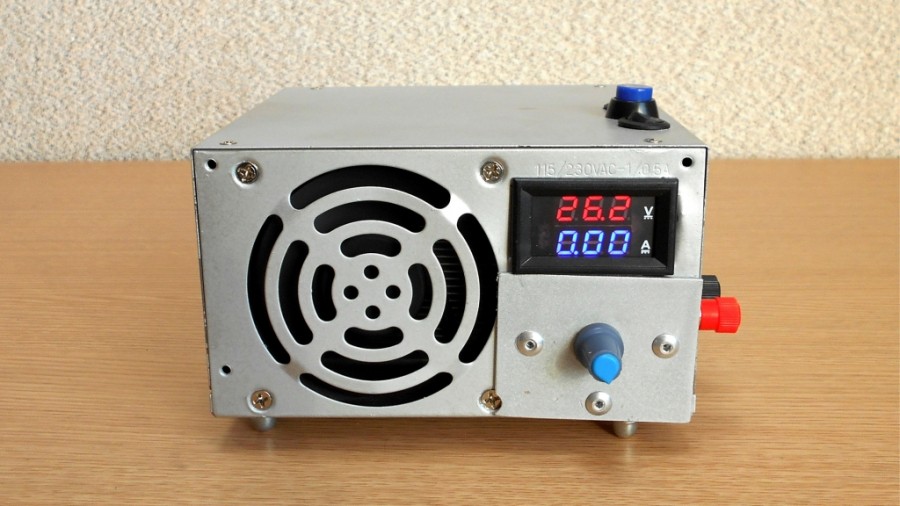

Переделал Блок Питания от компьютера, максимальная мощность 650ват, диапазон регулировки напряжения от 2.5-25 вольт сила тока до 25 ампер на видео показан тест моего источника питания, так же таким БП можно заряжать аккумуляторы любого типа, питать автомагнитолы, усилители и радиостанции.

вот на заметку самодельщику по переделке БП, думаю будет полезным

faq по переделке

at2005b резистор на 2й ноге который идет на 12 вольт. впаял вместо него переменник на 50кОм. Регулирует напряжение на 12в шине в диапазоне 7.5-13.6 в под нагрузкой.Видимо, чтобы еще поднять напругу, нужен переменник на сотню кОм.

sg6105dz www.overcloc…11/22/pic3.png Поставил переменник VR3 тк его у меня изначально не было. и получил банально маленькую регулировку 10.7-13.4в, а потом защита.

UC3845B + WT751002S (WT7525) схема бп аналог www.oka-nsk.r…c9aac&mode=view datasheet4u.c…rend.pdf.ht…sheet4u.c…ductor.pdf.htmlрешение: Выпаиваем супервизор WT751002S, замыкаем 2-3 контакты где был супервизор — блок включается. убираем резисторы r44, r61, r19, вместо них паяем переменный эквивалент(я припаял 6.8кОм) регулирует 7-19 вольт!

UC3845B + tps3510p lib.chipdip.r…OC000204599.pdf тоже замыкаем 2-3 ногу и см выше , такая связкка есть в бп hec 400ar-ptf

us3843b и DWA101N N141 и тоже замыкаем 2-3 ногу и см выше, видимо аналог WT7525, такая связка есть в бп delta gps-350bp- 100

tl494 (SP494,KA7500B) + lm339(lm393) выпаиваем лм339, с 1й ноги 494 отцепляем резюк в 5в, с 1й резюк в 12в меняем на 3ком, ставим переменник с 1й ноги в землю 1ком, с 4й ноги отрезаем все кроме резистора в землю. на этом этапе регулировка +6- +27в.

далее делаем мост: выпаиваем полумосты с 5в и 3.3в выпаиваем дгс — ставим на его место перемычки, вычищем все с 5в участка платы, ставим на этот участок отрицательный полумост от 12в положительного полумоста, ставим конденсаторы правильно тк теперь относительно минуса земля получается положительной все, по итогу получаем регулировку до 53в! или можно перемотать транс, но пока сам не сделал…

cm6800g / ps223 (229)

1) закоротить 2-3 ногу ps223 (229) — блок включится без защит с любым выходным напряжением.2) с 6й ноги cm6800g находим оптопару, с нее тл431 (одна нога в оптопару, вторая в землю, управляющая через резюки в землю и 5 -12в)3) с этой управляющей ноги резюк 50ком в землю имеем 12,9-21в если с этой ноги с 12в 50 ком то 8.5-12в

Простой сетевой импульсный источник питания своими руками
