Источник бесперебойного питания для компьютера, сервера: принцип работы и подбор

Правило 1.

Следует позаботиться о правильной настройке ИБП. Если верхний и нижний пороги перехода на питание от ИБП будут настроены предельно строго (например — нижний уровень установлен в 210 вольт, а верхний — в 230), то ИБП придется переходить в рабочий режим по нескольку раз в день, что будет очень плохо сказываться на емкости аккумуляторов. В результате может статься, что как раз при реальном отключении энергии их не хватит на штатное отключение компьютеров.

Корректировку параметров включения можно произвести вручную (через панель управления ИБП), либо использовать специализированное компьютерное приложение apcupsd ( но это не на всякой модели ИБП возможно).

От теории — к практике

Реальность оказывается куда прозаичнее, чем теория. В большинстве случаев, пытаясь отключить внешний аккумулятор или извлечь встроенные (для замены, например), Вы столкнетесь с такой преградой, как самодиагностика бесперебойника. Практически каждый хороший ИБП перед запуском диагностирует свое состояние, в том числе состояние аккумуляторных батарей. Это очень полезная функция, но в данном случае отсутствие АКБ будет воспринято бесперебойником как неисправность. Таким образом, запустить ИБП, скорее всего, не получится.

Тогда как заставить ИБП работать без аккумулятора? Радиолюбители уже успели придумать множество способов обмануть систему, однако ни одна из них не является безопасной, в связи с чем рекомендовать что-то из этого не будем. Если работа без АКБ по каким-то причинам крайне важна, то единственным верным вариантом будет купить такой бесперебойник, для которого функционирование без аккумулятора предусмотрена производителем. К таким ИБП, например, относится RUCELF UPI-400-12-EL V2.0.

Ряд бесперебойников может включаться без АКБ «неофициально», но тогда высокой стабильности и качества работы от устройства лучше не ждать.

Нюансы использования бесперебойника

Перед тем, как подключить бесперебойник, нужно проверить его работоспособность. Если световой индикатор не загорается зеленым — значит, ему недостаточно напряжения. В такой ситуации ПК не рекомендуется включать через ИБП. Устройство включится, начнет загружать систему. Однако бесперебойник не работает, и энергия поступает от аккумулятора – он быстро сядет и компьютер выключится.

Из-за нестабильности напряжения ПК перезагружается. ИБП помогает избежать этого, сохраняя напряжение на одном уровне. Однако, если сеть часто «прыгает», то батарея прибора быстро выйдет из строя. Эту проблему никак не решить — бесперебойник для того и придуман, чтобы брать весь удар на себя.

Можно ли использовать автомобильный аккумулятор для ИБП?

А теперь мы подошли к сути вопроса. Как использовать стартерный АКБ для автомобиля в ИБП. Мой ИБП BACK-UPS 600I подходит под это идеально!

Самые первые ИБП от APC серии Back UPS заряжали аккумулятор как раз по принципу зарядки АКБ постоянным напряжением. Там стоит микроконтролер управления зарядкой АКБ. Расчётная ёмкость АКБ для моего ИБП 7 Ач. Ток заряда 350 миллиампер на начальном этапе. На конечном ток падает до 10 миллиампер (фактически до тока чуть-чуть больше тока саморазряда). Более новые ИБП-шки заряжают по-другому. Я тестил более новую модель Back-UPS CS 650 (хотел даже купить), но – эта железная скотина держит напряжение на уровне 13,7 вольт. При токе заряда свыше определённого параметра эта гадость высвечивает на передней панели значок Replace Battery.

ИБП APC backups-650

Его конечно тоже можно использовать с АКБ от автомобиля, но с АКБ большой ёмкости могут быть проблемы недозаряда. С ним придётся использовать внешнюю зарядку (этот вопрос я рассмотрю ниже, в разделе Практика). Да и напряжения 13,7 вольт недостаточно, чтобы зарядить АКБ на 100%. Поэтому мне такой UPS даром не нужен. А вот с моим ИБП BACK-UPS 600I можно использовать АКБ хоть 150 Ач. Да, при полной разрядке батареи заряжать током 350 миллиампер он её будет несколько суток. Но зато гарантированно зарядит на 100%. Но и из этого положения, чтобы сэкономить время, опять же можно выйти при помощи внешней зарядки.

Часто задаваемые вопросы

Что делать, если ИБП не включается? — Проверить, подходит ли его розетка к сети и исправность защитного предохранителя.
Что делать при самопроизвольном выключении во время работы? — Лучше всего сразу обратиться к специалистам и/или заменить аппарат по гарантии. Но возможно, что дело в вашей сети: если перестало поступать электричество, то устройство некоторое время поработает и произойдёт штатное отключение.
ИБП щёлкает, это нормально? — Да, но звук не должен быть очень громким, иначе также стоит проконсультироваться у профессионалов сервисного центра.
Как правильно выбрать бесперебойник? — Это зависит не столько от того, какие устройства вы планируете подключать, сколько от того, какие именно проблемы с электричеством возникают у вас дома, в офисе или в другом месте, где планируется его использование. От этого, как правило, зависит, какую стоит взять степень защиты. Например, при нестабильном энергоснабжении лучше всего подойдут т. н. линейно-интерактивные ИБП. Наиболее эффективные — онлайн ИБП, но они же и самые дорогие.

Подключаем UPS мощностью 3 кВА

В качестве ИБП на 3 кВА возьмем On-line UPS (ИБП с двойным преобразованием) для 19″ стойки – ИБП Eaton 9130-R мощностью 3000 ВА с одним дополнительным батарейным блоком. Он сможет питать вполне серьезную стойку с несколькими серверами, даже если сеть пропадет на полчаса. Буква «R» в названии ИБП Eaton 9130-R – от английского «Rackmount» (для монтажа в стойку).

П еред подключением стоечного UPS придется провести несложные монтажные работы. Вынимаем из коробок UPS и батарейного блока детали раздвижных направляющих опор для монтажа в стойку, собираем их, «наживляя» винты, так чтобы вышли две таких конструкции:

Читать также: Сварочный аппарат ресанта саи 220пн схема электрическая

Р егулируем длину направляющих в соответствии с глубиной стойки и закрепляем направляющие сзади и спереди в нижней части стойки (в самом низу – направляющие для аккумуляторной батареи, а непосредственно над ними – направляющие для UPS). После этого можно окончательно затянуть винты скрепляющие передние и задние части направляющих.

К каждому боку ИБП Eaton 9130-R и внешнего блока аккумуляторной батареи крепим скобу, – они тоже есть в комплекте UPS.

Т еперь аккуратно вдвигаем UPS в стойку и привинчиваем скобы к стойке. То же самое делаем с блоком аккумуляторной батареи.

П ри желании, можно закрепить UPS и батарею в стойке еще и сзади – в комплект входят специальные уголки.

Т еперь наш ИБП Eaton 9130-R окончательно готов к подключению.

Н а задней панели ИБП Eaton 9130-R видим два незнакомых разъема. Это входной и выходной разъемы, рассчитанные на ток до 16 А. В комплект UPS входят подходящие к этим разъемам кабели. Берегите их. Купить такой кабель очень непросто, да и дорого. Появление 16-амперных разъемов обусловлено большей мощностью UPS. При выходной мощности 3000 ВА, входной ток может достигать почти 16 А (с учетом КПД и зарядки аккумуляторов). Выходным кабелем на 16 А можно подключить мощный файловый сервер, у которого есть соответствующий входной силовой разъем.

Н а задней панели есть специальный винт для подключения защитного заземления. Провод заземления в комплект не входит. Если его планируется использовать, этот провод подключают к общей земле стойки, и это подключение делается в первую очередь.

Н астало время подключить внутреннюю и внешнюю аккумуляторные батареи. Отвернем по два винта, расположенных справа на передних панелях ИБП Eaton 9130-R и батарейного блока, а потом снимем обе передние панели, сдвигая их вправо. Осторожнее с передней панелью UPS – за ней тянется шлейф проводников – не порвите его.

П еред нами две пары разъемов – от ИБП Eaton 9130-R к его внутренней и внешней аккумуляторным батареям. Соединяем соответствующие разъемы в любой последовательности. Перед установкой передних панелей, в верхней части передней панели UPS аккуратно выламываем кусачками намеченное отверстие для проводов.

В верхней части передней панели внешней аккумуляторной батареи аккуратно выламываем еще одно намеченное отверстие. Ставим на место обе передние панели, не забыв закрепить их винтами и переходим к выходу UPS.

У ИБП Eaton 9130-R два выхода. К каждому из них можно подключить свою группу оборудования

Обе группы будут одинаково защищены, но в случае работы UPS от аккумуляторной батареи, ее заряд можно будет распределить между группами не равномерно, а в соответствии с важностью оборудования. Подробнее это рассмотрено в разделе «Настройка UPS (ИБП)», а пока просто подключим силовые кабели серверов к разъемам первой группы

В ходным кабелем на 16 А подключим UPS к розетке, убедившись предварительно, что она рассчитана на 16 А, а не на 10 А. Теперь наш ИБП Eaton 9130-R готов к работе. Нажимаем и удерживаем кнопку включения, и UPS включается.

У ра! Серверы защищены от неполадок в электрической сети – они снабжаются стабилизированным напряжением идеальной формы, что бы ни происходило с напряжением в сети. И мы еще имеем возможность настроить ИБП Eaton 9130-R и подключить его к локальной сети для управления и мониторинга.

ИБП для домашнего компьютера

Прежде чем приобретать то или иное устройство, следует выяснить, как работает ИБП. В его блоке установлен датчик, который непрерывно проверяет характеристики тока в сети и уровень напряжения. Если параметры начинают расти или падать слишком быстро, он отключает компьютер от сети и тут же переключает его на использование запасного источника питания.

При переключении на запасной источник ИБП подает световой и звуковой сигналы. Помимо этого, практически ко всем ИБП есть программа, которая разрешает автоматически отключать компьютер по исчерпании заряда аккумулятора. Когда в сети снова появится электроток, датчик сигнализирует об этом и он переключает компьютер на питание от сети и начнет заряжать встроенный аккумулятор.

Аккумуляторные батареи, применяемые в устройствах, рассчитаны на низкое напряжение. Для получения рабочего значения, с помощью инвертора выполняется его преобразование в синусоидальное. Одновременно напряжение аккумулятора повышается и выравнивается с номинальным напряжением сети. Таким образом, батарея всегда готова к работе и мгновенно переключается, когда это необходимо.

В процессе эксплуатации следует учитывать, что работа ИБП при номинальной нагрузке возможна лишь в течение короткого времени. За этот период можно успеть сохранить данные и корректно отключить компьютер. Во время работы не допускаются перегрузки, в этих случаях защита сразу же отключает выход устройства. Данные проблемы легко решаются за счет увеличения емкости аккумулятора и мощности инвертора.

Подключение к компьютеру

Как подключить бесперебойник к компьютеру? Чтобы подключить ИБП к сети необходимо воспользоваться питающим кабелем, идущим в комплекте. После подключения начнётся зарядка аккумуляторной батареи. При подключении оборудования необходимо выключить ИБП и компьютер. Подключение бесперебойника к компьютеру обязательно должно производиться после отключения ИБП и всех компонентов в схеме. Затем остаётся подключить компьютер в соответствующее гнездо. Кроме компьютера к ИБП можно подключить и периферию. Если конструкцией предусмотрена возможность линий связи, то их тоже следует подключить сразу.

Стоит помнить, что выходные разъёмы не равноценны, поэтому подключение ИБП к компьютеру стоит производить с учётом этого. Например, у модели Eaton 9130 они разделены на 2 группы. К первой подключается важная нагрузка, которая обеспечивает оборудование питанием при отключении энергии. Ко второй группе подключается некритичная нагрузка, например, устройства вывода звука. Питание нагрузки, относящееся к первой группе, будет в приоритете.

ИБП Eaton 9130 вид сзади

Теперь вы знаете как правильно подключить бесперебойник к компьютеру, но есть ещё один нюанс, который необходимо учитывать. Порядок включения несколько изменится, когда в схеме подключения компьютера к сети появится ИБП. Всякий раз при включении компьютера сначала будет необходимо включить ИБП, в противном случае акб быстро износятся.

Как подключить монитор к бесперебойнику? Эта процедура ничем не отличается от подключения компьютера. Если ваш монитор имеет отдельный блок питания, то его необходимо подсоединить к ИБП с помощью подходящего кабеля. Установить и правильно подключить бесперебойник подобного типа очень просто.Подключение ИБП к любой другой офисной технике осуществляется по аналогичной схеме.

Правила размещения ИБП

Согласно статистике сервисной службы ГК «Штиль», более половины преждевременных выходов ИБП из строя связаны либо с размещением устройства в зоне с неподходящими для него условиями, либо с ошибками, допущенными при подсоединении питающей сети или нагрузки.

Обратите внимание!

Поломки, появившиеся вследствие указанных причин, не являются гарантийными случаями!

С помещением, в котором будет эксплуатироваться ИБП, рекомендуется определиться заранее, до покупки изделия. В общем случае оно должно:

обеспечивать нахождение температуры и влажности в рамках допустимых для прибора пределов. Большинство бытовых «бесперебойников» рассчитаны на работу в условиях положительных температур, не превышающих значения в 40 С°, и при относительной влажности до 80%;
гарантировать достаточную вентиляцию – выделяемое в процессе работы любого ИБП тепло должно своевременно отводится либо за счет естественной циркуляции воздуха вокруг и через корпус прибора, либо с помощью принудительного обдува;
исключать контакт прибора с химически активными или легковоспламеняющимися предметами и веществами (в любой форме), а также с водой, в том числе и в виде конденсата;
не иметь источников повышенной вибрации и не характеризоваться наличием большого количества мелких летучих частиц, таких как бытовая и строительная пыль, опилки, уголь, мука и т.п.

На каждом конкретном объекте жилой недвижимости вышеприведённым критериям могут соответствовать различные помещения: где-то это будет коридор или кухня, где-то теплая терраса, где-то непыльная и проветриваемая подсобка или цокольный этаж с достаточным воздухообменом.

Если вы не можете самостоятельно определить оптимальное место для установки ИБП, то настоятельно рекомендуем проконсультироваться со специалистом!

В любом случае, не размещайте изделие в районе прямого падения солнечных лучей, в зоне ремонтных работ, рядом с нагревательными приборами и стыками элементов водопроводной сети, а кроме того, в захламлённых помещениях и в помещениях, где важен пониженный уровень шума (спальни, детские комнаты).

Стоит отметить, что дополнительным фактором риска для ИБП является доступ грызунов, домашних животных и маленьких детей.

Располагать ИБП необходимо только на жёстких поверхностях, способных выдержать вес прибора и обеспечить его постоянное нахождение в указанном производителем эксплуатационном положении.

Важно!

Перед монтажом «бесперебойника» навесного исполнения обязательно проверьте нагрузочную способность выбранной стены (особенно в случае гипсокартонной конструкции).

После установки ИБП убедитесь, что, во-первых, ничего не мешает свободному доступу воздуха к вентиляционным отверстиям (обязателен зазор минимум в 20 см до ближайшей поверхности), а во-вторых, что органы управления и индикации находятся в зоне быстрого и легкого доступа (как зрительного, так и ручного).

Почему ИБП не держит нагрузку в режиме переключения на батарею

При наличии электропитания в централизованной сети неисправность бесперебойника можно не заметить, но она сразу же проявит себя в момент его исчезновения или выхода характеристик тока за допустимые пределы. Причиной невозможности обеспечить подачу напряжения на нагрузку чаще всего является поломка АКБ.

Как проверить исправность аккумулятора для ИБП:

Проверка напряжения на клеммах прибора, подключенного к сети. При одной АКБ его величина должна составлять 13-14 В. Меньшие показатели свидетельствуют о необходимости заменить аккумулятор.
Для тестирования аккумулятора ИБП можно использовать лампочку мощностью 20 Вт. Исправная АКБ должна обеспечить работу лампочки в течение 20 минут.

Еще одна вероятная причина неспособности бесперебойника держать нагрузку при отсутствии централизованного питания – нарушение контактов в АКБ. Для проверки целостности соединений прибор разбирают, осматривают соединения, удаляют пыль.

Подключение к компьютеру

ИБП Eaton 9130 вид сзади

Включение ИБП и ПК

Вначале активируется бесперебойник, только потом ПК – питание идет от ИБП к компьютеру, а не наоборот. Схема подключения:

Подсоединить ИБП к сети. Сетевой шнур должен быть вставлен в розетку, потому остается только нажать на клавишу ВКЛ.
Подождать, пока прибор включится. На корпусе располагается световой индикатор — он загорится зеленым.
Включается компьютер. После того, как индикатор загорелся, можно нажимать на ВКЛ, расположенный на корпусе ПК.
Включить монитор.

Последовательность поможет избежать «конфликтов» между бесперебойником и блоком питания ПК. Остается только установить драйвера на ИБП, если они заранее не были инсталлированы.

Безопасность и обслуживание

При сборке и эксплуатации готовой системы руководствуются следующими правилами:

Провода используют целые (без повреждений).
Ток зарядки не должен быть больше суммарной ёмкости батарей, иначе возможен их перегрев.
В помещении необходима достаточная вентиляция, так как при подзарядке автомобильных АКБ выделяются ядовитые газы.
Электрооборудование заземляют. Заземление с использованием приборов сантехники (труб, змеевиков, радиаторов отопления) не допускается.
Раз в месяц производят осмотр клемм АКБ, удаляют грязь и появляющиеся окисные плёнки, которые нарушают контакт между батареей и инвертором.
Периодически проверяют уровень заливки радиаторов, если они обслуживаемые и доливают дистиллированную воду. При малом количестве воды свинцовые пластины АКБ начинают «сыпаться».

Часто задаваемые вопросы

Что делать, если ИБП не включается? — Проверить, подходит ли его розетка к сети и исправность защитного предохранителя.
Что делать при самопроизвольном выключении во время работы? — Лучше всего сразу обратиться к специалистам и/или заменить аппарат по гарантии. Но возможно, что дело в вашей сети: если перестало поступать электричество, то устройство некоторое время поработает и произойдёт штатное отключение.
ИБП щёлкает, это нормально? — Да, но звук не должен быть очень громким, иначе также стоит проконсультироваться у профессионалов сервисного центра.
Как правильно выбрать бесперебойник? — Это зависит не столько от того, какие устройства вы планируете подключать, сколько от того, какие именно проблемы с электричеством возникают у вас дома, в офисе или в другом месте, где планируется его использование. От этого, как правило, зависит, какую стоит взять степень защиты. Например, при нестабильном энергоснабжении лучше всего подойдут т. н. линейно-интерактивные ИБП. Наиболее эффективные — онлайн ИБП, но они же и самые дорогие.

Включение ИБП и ПК

Подсоединить ИБП к сети. Сетевой шнур должен быть вставлен в розетку, потому остается только нажать на клавишу ВКЛ.
Подождать, пока прибор включится. На корпусе располагается световой индикатор — он загорится зеленым.
Включается компьютер. После того, как индикатор загорелся, можно нажимать на ВКЛ, расположенный на корпусе ПК.
Включить монитор.

Преимущества и недостатки готовых ПАК перед комплексами собственной сборки

Плюсы:

Готовое оборудование, на развёртывание которого уйдёт минимум времени.
Все компоненты комплекса проходят многоступенчатое тестирование на совместимость и отказоустойчивость. Специалисты компаний, выпускающих ПАК, используют оригинальное ПО для максимальной оптимизации взаимодействия всех частей комплекса.
Минимальное количество обслуживающего персонала. Многие ПАК не требуют от пользователя глубоких знаний IT-технологий, а техподдержка от производителей способна помочь в решении большинства типовых проблем без вызова специалиста.
Гибкость. Готовый комплекс аппаратных и программных средств, позволяющих выполнять расширенный спектр операций в своей области привлекает покупателей универсальностью.

Минусы:

Стоимость готовых решений может быть выше, чем разработанные для конкретного процесса комплексы программно-аппаратные от IT-специалистов внутри компании.
Гибкость сборных ПАК может быть недостаточна для решения определённых задач, где требуется уникальный подход.
Несанкционированное вмешательство в аппаратную или программную части комплекса зачастую приводит к ограничению гарантийного обслуживания.

Виды источников бесперебойного питания

Бесперебойники классифицируются по трем типам в зависимости от конструктивных схем:

Резервная используется для переключения на аккумуляторное питание.
Интерактивная применяется для линейно-интерактивных бесперебойников.
Схема двойного преобразования предназначена для блоков питания онлайн.

Резервные источники

ИБП оффлайн или резервный источник нужен для домашних компьютеров и поддержки работоспособности локальный сетей в офисах.

Принцип работы – автоматическое переключение ПК на питание от аккумуляторов при отключении электроэнергии. Роль переключателя играет механическое реле, отчего ИБП издает щелкающие звуки при изменении режимов работы.

Линейно-оперативные

Такие UPS применяются для защиты от перепада напряжений сетевого и телекоммуникационного оборудования или группы компьютеров.

Особенность работы – защита ПК от повышенного или пониженного напряжения без перехода в аварийный режим за счет включения в схему автотрансформатора.

Блоки питания онлайн (для серверов)

Мощные UPS с двойным преобразованием применяются для файловых серверов, рабочих серверных станций и сетевых устройств, которые требовательны к питающему напряжению.

Особенности действия – входное переменное напряжение преобразуется выпрямителем в постоянное, затем через инвертор в эталонное переменное, которое подается на устройства. Аккумуляторная батарея постоянно подключена к выходу выпрямителя и входу инвертора и постоянно питает их в аварийном режиме.

UPS онлайн обеспечивают стабильное напряжение на серверах и нулевое время переключения на аккумуляторы.

Применение ИБП

Бесперебойник нужен для обеспечения корректной сетевой нагрузки при резких скачках или перепадах напряжения, а также при недолгой автономной работы устройств при полном отсутствии электричества. Современные модели бывают 3 типов:

Резервные;
С двойным преобразованием;
Линейно-интерактивные.

Их внутреннее устройство и функционал отличаются друг от друга, но область применения одна и та же.

Для компьютеров используется резервный перебойник. Он чаще всего применяется для бытовой техники и мультимедийных устройств. Схема взаимодействия: в стандартном режиме нагрузка передается от сети, но если напряжение резко падает, то прибор переключается на внутреннее питание. ИБП меняет режимы работы в течение ненулевого отрезка времени. Резервные бесперебойники стоят дешево и помогают защитить компьютеры от нестабильного напряжения или недолгого отключения источника энергии

Это особенно важно, если ПК используется для работы дизайнеров, проектировщиков, музыкантов и др. Пользователю не нужно сохранять материалы через каждые 10 минут, опасаясь перебоев питания

Рейтинг лучших моделей ИБП для компьютера

Источники бесперебойного питания являются необходимым устройством для ПК и бытовой техники, особенно если место вашего проживания отличается частым отключением электричества или скачками напряжения. Выбирая ИБП стоит ориентироваться на:

стабильность работы;
длительность и удобство эксплуатации;
мощность;
бесшумность;
размеры и вес оборудования;
соотношение цены и качества;
производитель.

На основании этих параметров был составлен рейтинг бесперебойников для персональных компьютеров, который поможет при выборе данного оборудования.

Powercom IMD-1025AP

Интерактивный источник бесперебойного питания с выходной мощностью 615 Вт, что достаточно для завершения работы компьютера и периферии в течение 4 минут в случае отключения электропитания от сети. Модель оснащена встроенным ЖК-дисплеем оптимизирующим работу прибора и облегчающим его настройку. ИБП обладает оптимальным соотношением цена/качество.

Плюсы:

выходная мощность;
ЖК-дисплей;
USB-порт;
достаточное количество разъемов;
легкая настройка.

Недостатки:

габариты;
громкие сигналы;
выходные розетки только компьютерные.

APC Back-UPS 1100VA

Также, как и предыдущая модель, это устройство довольно надежно и долговечно. Несмотря на более высокую стоимость, чем у предшественника этого рейтинга, APC Back-UPS 1100VA не оснащен ЖК-дисплеем, вследствие чего усложняется контроль работы оборудования.

Однако наличие 4 разъемов подающих питание от батареи на ПК и периферию выгодно отличает эту модель от своих конкурентов. Мощность устройства составляет 660 Вт, что относит его моделям интерактивного типа и делает защиту оборудования от скачков напряжения более надежной.

На полную зарядку аккумуляторов понадобится порядка 8 часов, а это, согласитесь не очень быстро и не удовлетворяет некоторых пользователей.

К преимуществам стоит отнести:

стоимость;
выходная мощность;
порт USB;
количество выходных евроразъемов.

Минусы:

длительная зарядка батарей;
отсутствие дисплея.

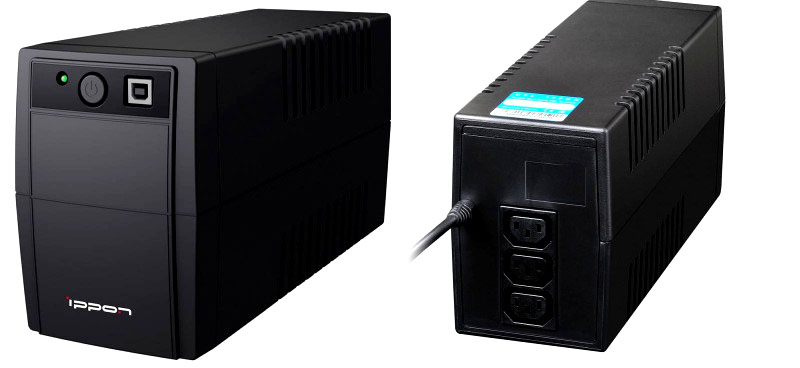

Ippon Back Basic 1050 IEC

Данная модель хоть и не обладает большим количеством разъемов, однако это компенсируется мощностью в 600 Вт, что позволяет корректно завершить работу и выключить компьютер в случае отключения электричества или скачков напряжения. В Ippon Back Basic 1050 IEC также нет дисплея, а информация о работе устройства отражается посредством светодиодов.

Время полной зарядки батарей составляет 6 часов, что совсем неплохо, особенно если учесть, что данная модель находится еще в доступном ценовом сегменте. Внешний вид устройства ничем не выделяется, а его вес составляет чуть больше 5 килограмм, что вызвано наличием емкостных батарей, которые можно заменять при необходимости.

Данная модель бесперебойника обладает звуковой сигнализацией, фильтром помех и стандартным набором защитных механизмов, от неприятных сюрпризов отечественной электросети. По отзывам пользователей Ippon Back Basic 1050 IEC характеризуется как достойный источник бесперебойного питания.

APC Back-UPS 650VA

Модель относиться к устройствам интерактивного типа, но его выходная мощность составляет всего 390 Вт, а выходные разъемы присутствуют в количестве 3 штук. Однако эти розетки относятся к типу EURO, что позволяет присоединить к ИБП не только компьютер, но и прочую бытовую технику, чувствительную к перепадам напряжения.

Полная восьмичасовая зарядка батарей и отсутствие ЖК-дисплея осложняет работу пользователя с устройством. Стоимость бесперебойника не соответствует таким низким характеристикам, что также является недостатком. Однако все минусы компенсируются высокой надежностью модели, которая обеспечила APC Back-UPS 650VA довольно длительный срок эксплуатации.

Плюсы оборудования:

компактность;
надежность;
порт USB и выходные EURO-разъемы;
бесшумность.

К недостаткам стоит отнести:

малая выходная мощность;
недостаточное количество выходных розеток;
отсутствие ЖК-дисплея;
стоимость;
длительность зарядки.

Cyber Power UT650EI

Модель ИБП интерактивного типа с 4 выходными компьютерными разъемами, подающими питание от аккумулятора на подключенное оборудование. Выходная мощность составляет 360 Вт, что дает время работы от батареи порядка 3,5 минут. Данный бесперебойник не оснащен портом USB, что исключает подключение ПК для мониторинга состояния оборудования. Стоимость оборудования соответствует его функциональности.

Плюсы:

доступная цена;
надежность устройства;
достаточная длительность работы от аккумулятора;
количество выходных разъемов.

Минусы:

низкая выходная мощность;
выходные разъемы только компьютерные;
отсутствие дисплея и разъема USB.

Внешние устройства компьютера

Внешних устройств для ПК производится очень много: и типов, и моделей. Назовем некоторые из них, которые могут представлять интерес в самом начале знакомства с компьютером (и которые не входят в базовую конфигурацию компьютера).

Память (внутренняя, внешняя)
Внешняя память, предназначенная для временного хранения информации
Магнитный принцип записи и считывания информации

Устройство для длительного хранения данных и программ. Своего рода библиотека компьютера, где хранятся все программы и данные.

В накопителях на гибких магнитных дисках (НГМД) и накопителях на жестких магнитных дисках (НЖМД), или винчестерах, в основу записи информации положено намагничивание ферромагнетиков в магнитном поле, хранение информации основывается на сохранении намагниченности, а считывание информации базируется на явлении электромагнитной индукции. Считывание и запись информации на вращающийся намагничивающийся диск осуществляется с помощью магнитных головок, которые перемещаются вдоль заранее размеченных дорожек. Жесткий диск отличается большой емкостью (сотни и даже тысячи Гбайт).

Оптический принцип записи и считывания информации

Лазерные дисководы используют оптический принцип чтения информации.

В процессе записи информации на лазерные диски для создания участков поверхности с различными коэффициентами отражения применяются различные технологии: от простой штамповки до изменения отражающей способности участков поверхности диска с помощью мощного лазера. Информация на лазерном диске записывается на одну спиралевидную дорожку, содержащую чередующиеся участки с различной отражающей способностью

Гибкие магнитные диски
Жесткие магнитные диски

Жесткий магнитный диск представляет собой несколько десятков дисков, размещенных на одной оси, заключенных в металлический корпус и вращающихся с большой угловой скоростью.

Лазерные дисководы и диски

На лазерных CD – ROM и DVD – ROM дисках хранится информация, которая была записана на них в процессе изготовления. Запись на них новой информации невозможна.

Существуют CD – R и DVD – R диски, на них информация может быть записана, но только 1 раз. Для записи и перезаписи на диски используются CD – RW и DVD – RW дисководы.

Flash — память

Flash – память представляет собой микросхему, помещенную в миниатюрный корпус. Для считывания или записи информации карта памяти вставляется в специальные накопители, встроенные в мобильные устройства или подключаемые к компьютеру через USB – порт.

Флэш-диск.

Сканер

Принтер. Устройство, подключаемое к компьютеру и предназначенное для печати информации на твердый носитель, обычно на бумагу.

Самые распространенные типы принтеров — это струйные, лазерные и матричные..

Плоттер

Сетевая плата

Веб-камеры

Графический планшет

Устройства речевого ввода и вывода информации.

Модем

Чтение спецификации ПК

Пример

iP-4 Celeron 1,7GHz / 128 Mb DDR / 20 Gb / I-845G int 64Mb / CD-ROM 52-x / kbd/ M&P/ 3,5’’/ 17’’ Samsung/ 100TP
Тактовая частота процессора: 1,7 GHz
Объем оперативной памяти: 128 Mb
Емкость винчестера: 20 Gb
Объем оперативной памяти видео карты: 64 Mb
Диагональный размер монитора: 17″

Применение ИБП

Резервные;
С двойным преобразованием;
Линейно-интерактивные.

Их внутреннее устройство и функционал отличаются друг от друга, но область применения одна и та же.
